Overspændingsbeskyttelse til solcelleanlæg

Følgende retningslinjer skal overholdes ved standardiseret overspændingsbeskyttelse af solcelleanlæg:

• For at forhindre overspændingsskader anbefales et lynbeskyttelsessystem iht. VDE 0185- 305-3 (IEC/ EN 62305-3) til solcelleanlæg, der er monteret på tag.
• En risikoanalyse iht. VDE 0185-305-2 hjælper med at bestemme nødvendigheden af et lynbeskyttelsessystem samt den nødvendige lynbeskyttelsesklasse. Det gælder kun i tilfælde, hvor der ikke kræves andre lynbeskyttelsessystemer på grund af andre retningslinjer som eksempelvis lokale byggereglementer.
  Til komplekse, fritstående solcelleanlæg, som for eksempel solcellekraftværker eller solcelleparker med krav om øget tilgængelighed, skal nødvendigheden eller behovet for yderligere tiltag generelt kontrolleres under anvendelse af VDE 0185-305-2.

• Det er kun beskyttede anlæg, der kan klare belastningen, de udsættes for, og vedvarende producere sikker energi. I den reviderede udgave af VdS-retningslinje 2010 (februar 2021) anbefaler ejendomsforsikringsselskaber således fortsat intern overspændingsbeskyttelse til fritstående solcelleanlæg.
• I forbindelse med etablering af solcellestrømforsyningssystemer er standarderne i VDE 0100-serien gældende, særligt DIN VDE 0100-712.

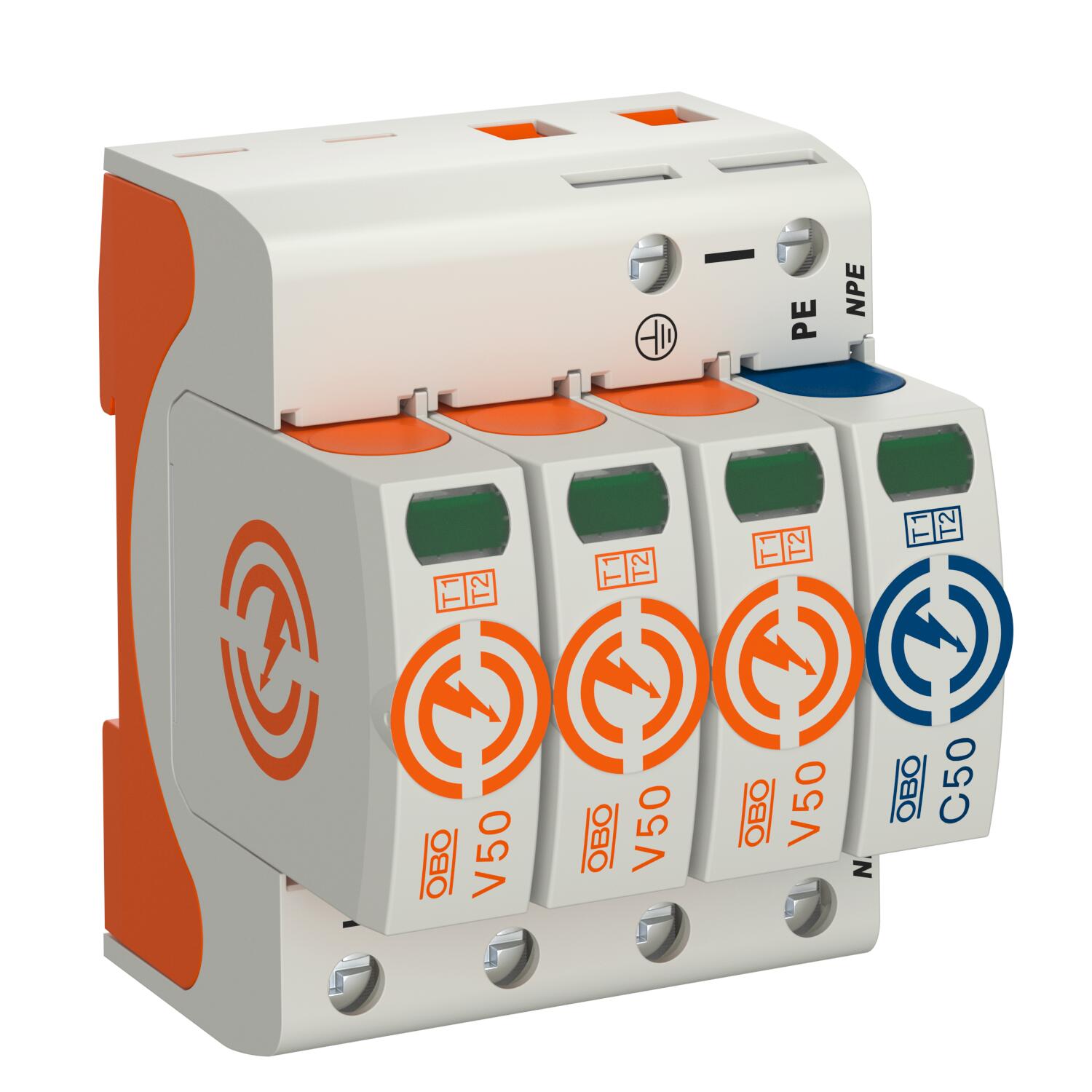

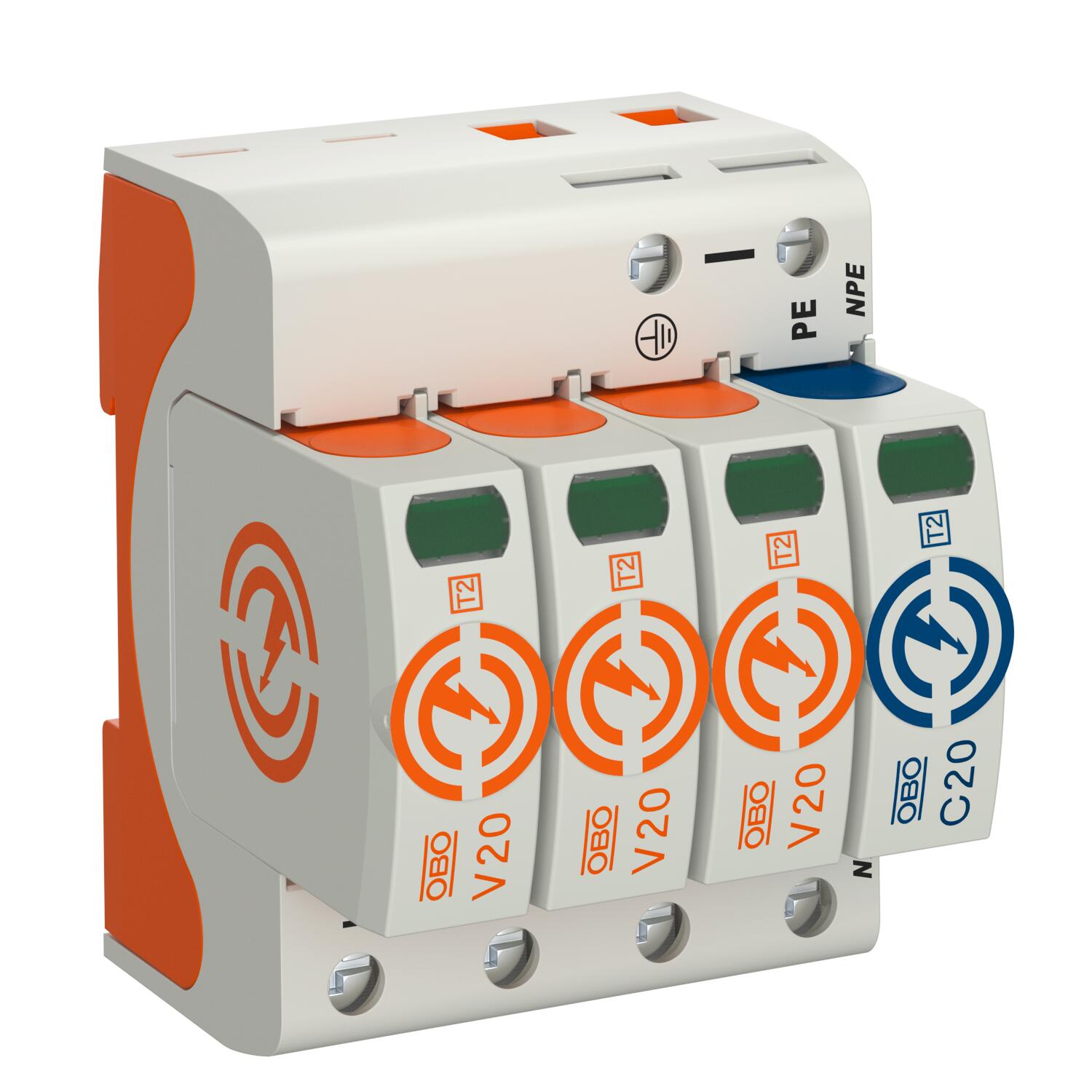

• Hvis et solcelleanlæg opstilles og tilsluttes til det elektriske anlæg for første gang, skal der anvendes en overspændingsbeskyttelse (type 2 / klasse II) på AC-siden iht. DIN VDE 0100-443 og DIN VDE 0100-712 (IEC 60364-4-44 og 60364-7-712).

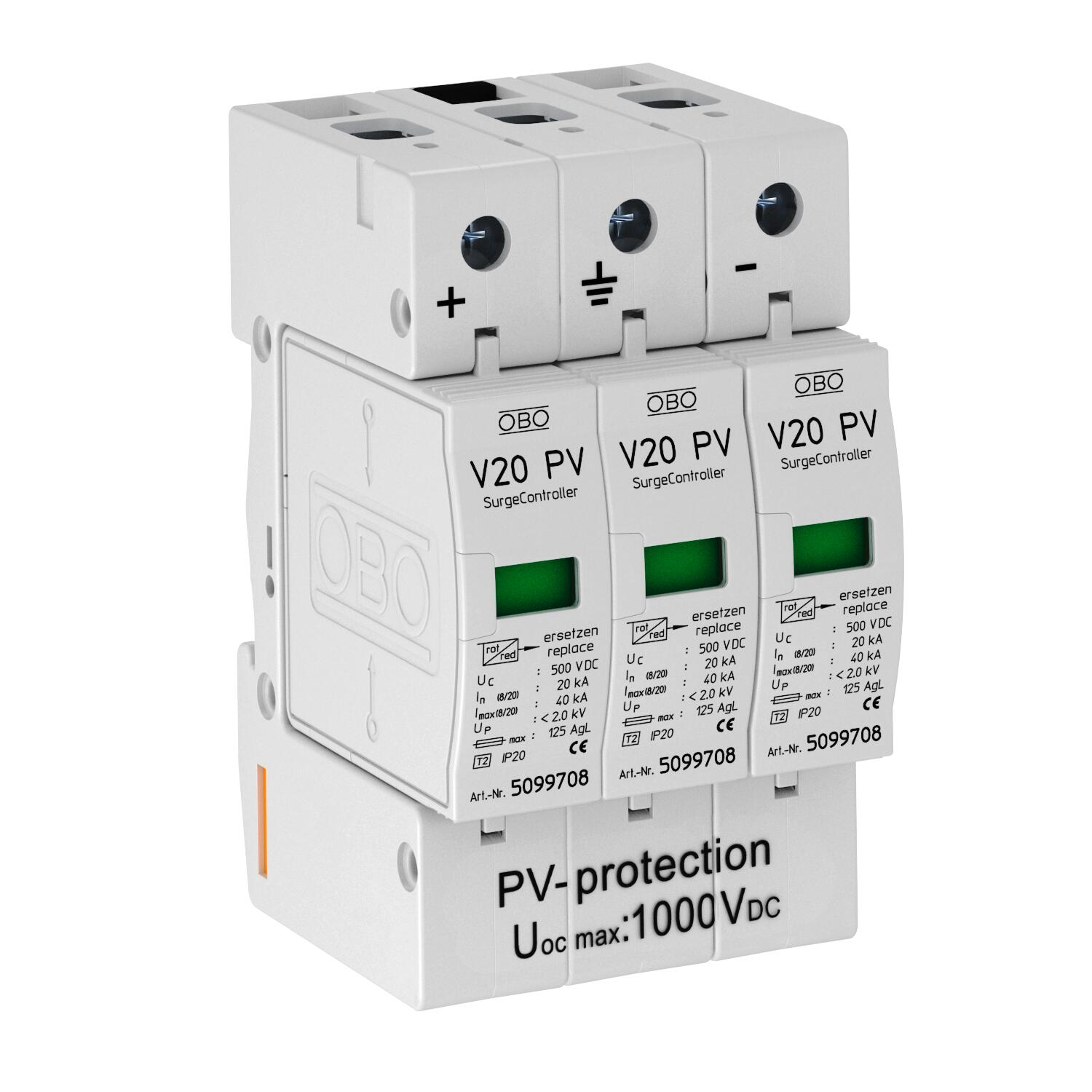

• Med den supplerende henvisning i DIN VDE 0100-712 til VDE 0185-305-3 bilag 5 er der ud over AC-siden også brug for en overspændingsbeskyttelse på DC-siden for at bidrage til inverterens sikkerhed ved anlæg med udvendigt lynbeskyttelsessystem.

Ved valget skal det tages hensyn til følgende punkter:

• Solcelleanlæggets højeste tomgangsspænding må aldrig overskride den maksimale vedvarende spænding for solcelleanlæggets overspændingsbeskyttelsesanordning.
• Det nødvendige antal beskyttelsesanordninger afhænger af antallet af MPP-trackere i det pågældende solcellesystem.

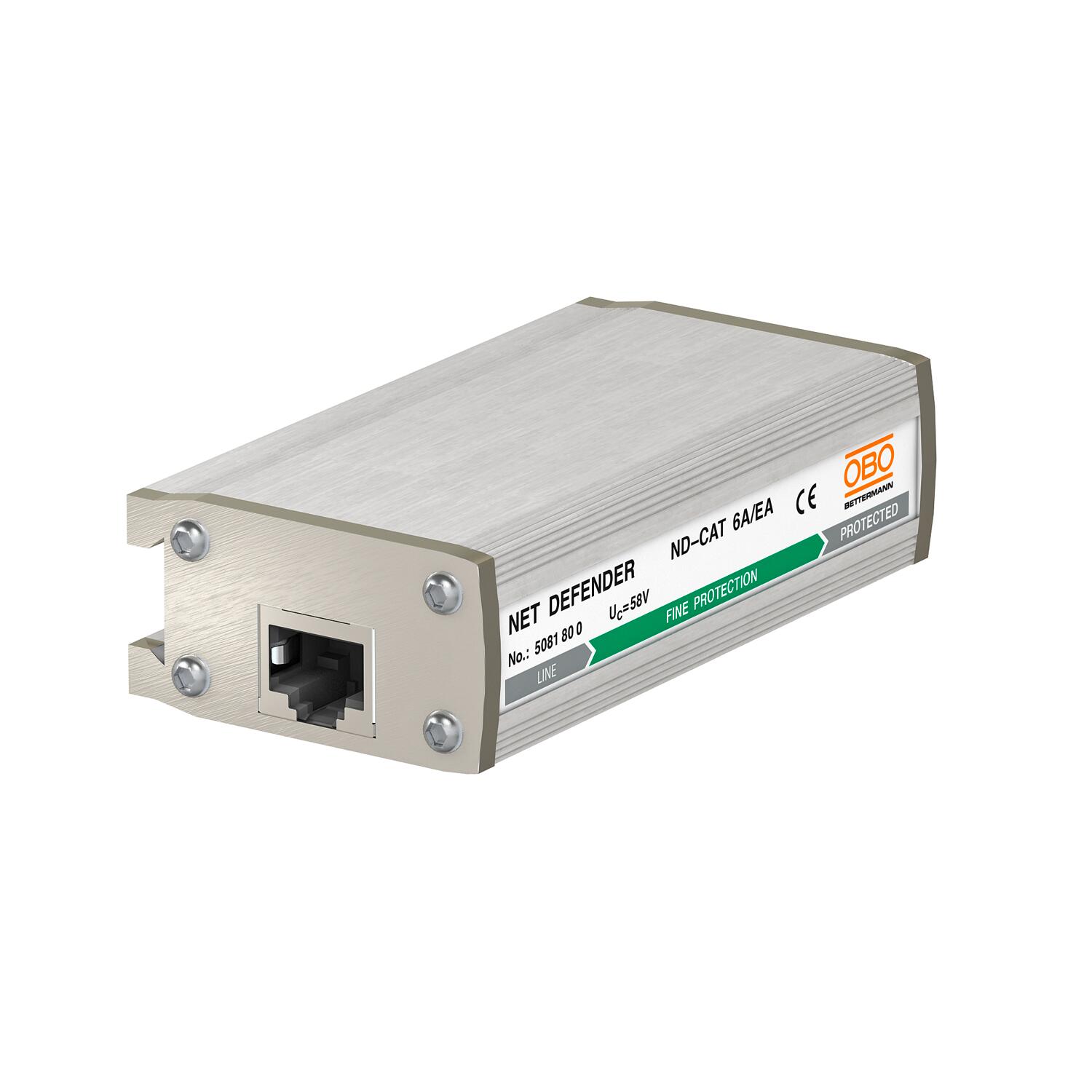

• Hvis inverteren er forbundet med informations- eller kommunikationsanordninger, skal disse ledninger også være integreret i potentialudligningen med egnede overspændingsbeskyttelsesanordninger.

Installation af inverteren til solcelleanlæg foretages direkte på taget, i loftsrummet og ofte også i kælderen afhængigt af forholdene på stedet. Ved installation i kælderen kan det være en god ide at indsætte overspændingsbeskyttelsen før inverteren og desuden, hvor ledningerne kommer ind i bygningen for at undgå induktive forbindelser.

Overspændingsbeskyttelse til solcelleanlæg har altid to sider: Både på jævnstrøms- og vekselstrømssiden kan overspænding tilkobles af forskellige grunde i systemet og dermed for eksempel beskadige inverteren. OBO's overspændingsbeskyttelse sikrer alle sider. For at beskytte inverterens indgang på DC-siden tilbyder OBO et udvalg af generatortilslutningskasser med lyn- og overspændingsbeskyttelse.
