AZ-minikanal 100 FS
Type AZK 100 FS
Vare-nr. 6075231
EAN 4012196069132
Vare-nr. / Type
6075231 / AZK 100 FS
Længde
3000 mm
Bredde
100 mm
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5 mm
min. salgsenhed: 3 m
3m
m
Beskrivelse

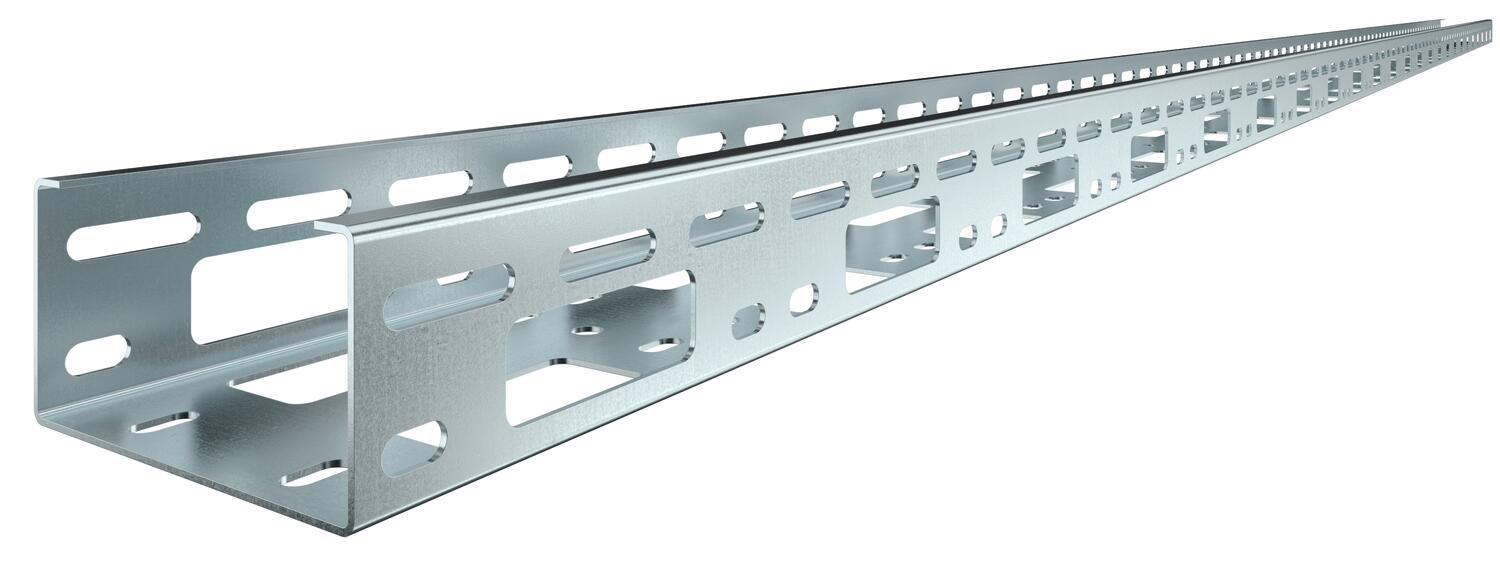

AZ-minikanal med sidehøjde 50 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Tekniske data
Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 50 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 50 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1,5 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 5000 mm² |
| Dimension | 100 x 50 x 1,5 |
| ROHS-medholdelig | Ja |
| Dimension | 50x100x3000 |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Produktserie | AZK-serie |
Belastninger
| Støtteafstand 1,0m | 1,7 kN/m |
|---|---|
| Støtteafstand 1,5m | 1,5 kN/m |
| Støtteafstand 2,0m | 1 kN/m |
| Støtteafstand 2,5m | 0,8 kN/m |
| Støtteafstand 3,0m | 0,25 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 5,5552 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 5,5552 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
