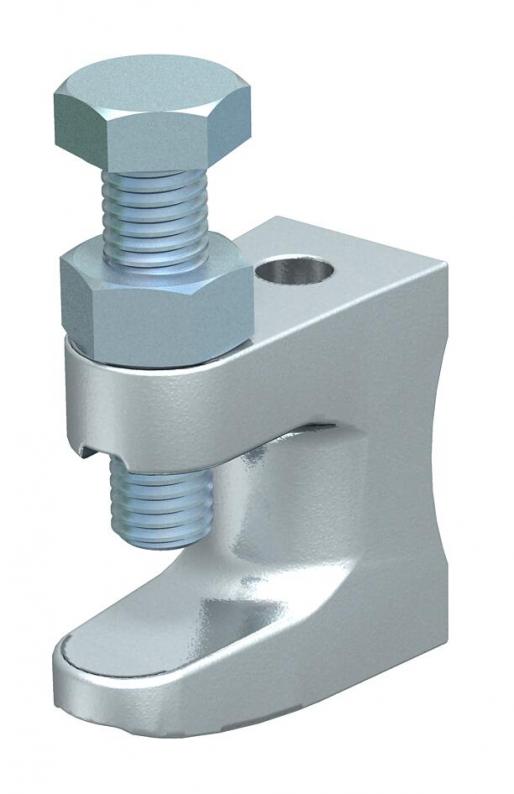

Bjælke skrueklemme, til gennemgangshul
Type FL 1 TG
Vare-nr. 1488015
EAN 4012195150855
Vare-nr. / Type
Længde
Bredde
Højde
Fastgørelseshul
Gevind
Brudlast
Flangetykkelse F min.
Flangetykkelse F maks.
min. salgsenhed: 50 Styk
50Styk
Styk
Beskrivelse
Med gennemgående hul.
Maks. tilspændingsmoment: 8 Nm
Maks. tilspændingsmoment: 8 Nm
Tekniske data

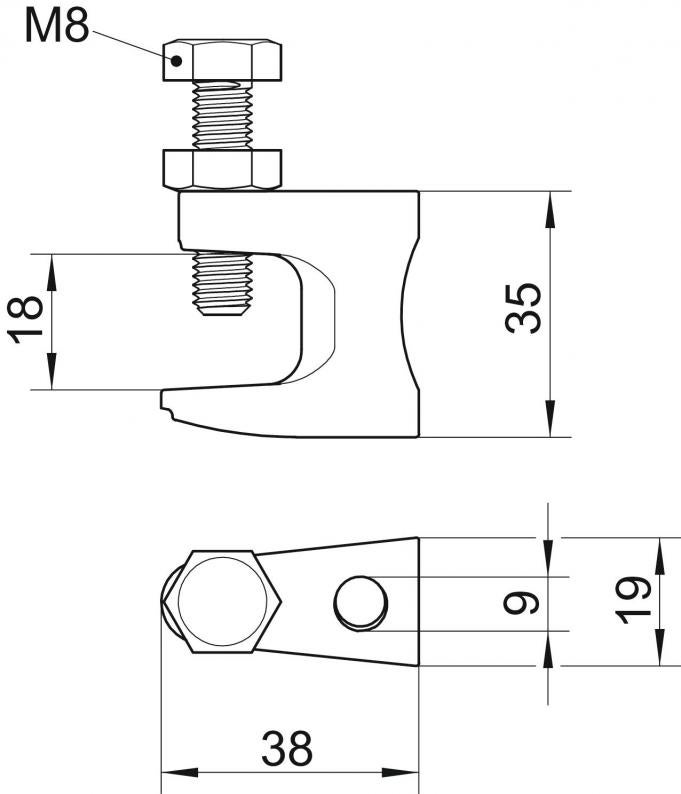

Dimensioner
| Længde | 38 mm |
|---|---|
| Bredde | 19 mm |
| Højde | 35 mm |
| Mål L | 38 mm |
| Mål B | 19 mm |
| Mål H | 35 mm |
| Mål F | 18 mm |
| Mål G (mm) | M8 |
| Mål D | 9 mm |
Teknisk data
| Fastgørelseshul | 9 mm |
|---|---|
| Gevind metrisk | 8 |
| Gevind | M8 |
| Hængselfunktion | Nej |
| Hængsel justerbart | Nej |
| Brudlast | 1,2 kN |
| Maks. Tilspændingsmoment | 8 Nm |
| ROHS-medholdelig | Ja |
| Fastgørelsesmåde | Skruning |
| Tilslutningsform/-komponent | Hul |
| Flangetykkelse F min. | 0 mm |
| Flangetykkelse F maks. | 18 mm |
| Dimension | 0-17mm |
| Materiale | Tempergods |
| Produktserie | Bæreklemme |
Downloads
0 valgt
Datablad (1)
Erklæringer (5)
Produktbilleder (2)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Højde
Fastgørelseshul
Gevind
Brudlast
Flangetykkelse F min.
Flangetykkelse F maks.
Vare-nr.
FL 1 TG
38
19
35
9
M8
1,2
0
18
1488015
FL 2 TG
44
21
42
11
M10
2,5
0
20
1488023
FL 3 TG
58
23,5
54
13
M10
3,5
0
26
1488031
Længde
Bredde
Højde
Fastgørelseshul
Gevind
Brudlast
Flangetykkelse F maks.
FL 1 TG
Vare-nr.
1488015
Længde
38
Bredde
19
Højde
35
Fastgørelseshul
9
Gevind
M8
Brudlast
1,2
Flangetykkelse F min.
0
Flangetykkelse F maks.
18
FL 2 TG
Vare-nr.
1488023
Længde
44
Bredde
21
Højde
42
Fastgørelseshul
11
Gevind
M10
Brudlast
2,5
Flangetykkelse F min.
0
Flangetykkelse F maks.
20
FL 3 TG
Vare-nr.
1488031
Længde
58
Bredde
23,5
Højde
54
Fastgørelseshul
13
Gevind
M10
Brudlast
3,5
Flangetykkelse F min.
0
Flangetykkelse F maks.
26
