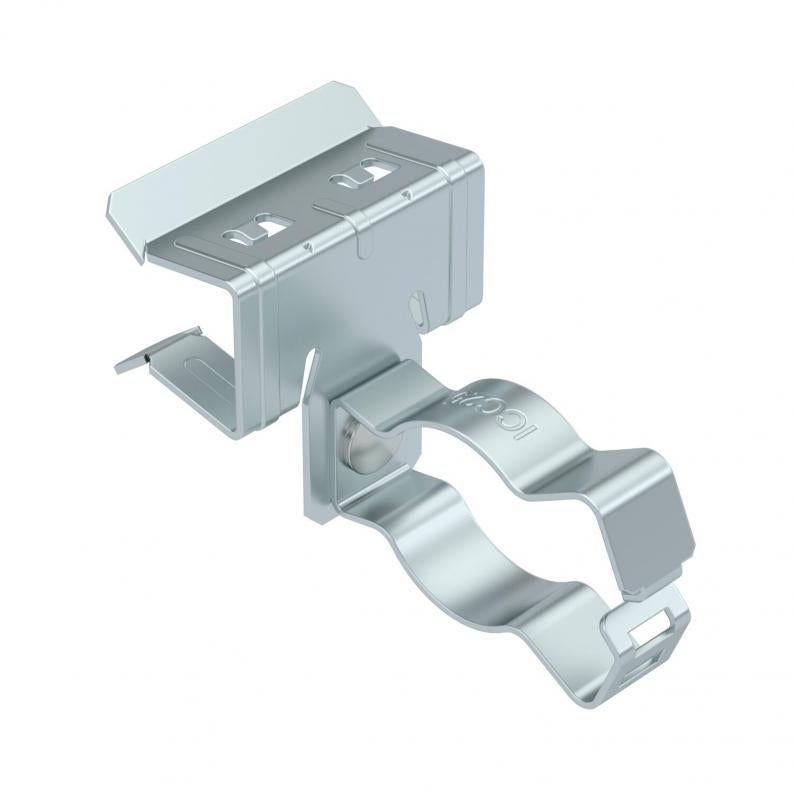

Bjælkeklemme, med rørholder på siden
Type SCHPC 15-20 D25
Vare-nr. 1488373
EAN 4012197380885
Vare-nr. / Type
Længde
Bredde
Højde
Mål L
Rør-/kabeldiameter min.
Rør-/kabeldiameter maks.
Flangetykkelse F min.
Flangetykkelse F maks.
min. salgsenhed: 50 Styk
50Styk
Styk
Beskrivelse
Bæreklemme til montering af rør. Lukket røroptag på siden. Fastgørelse på stålbjælker med slag.
Tekniske data

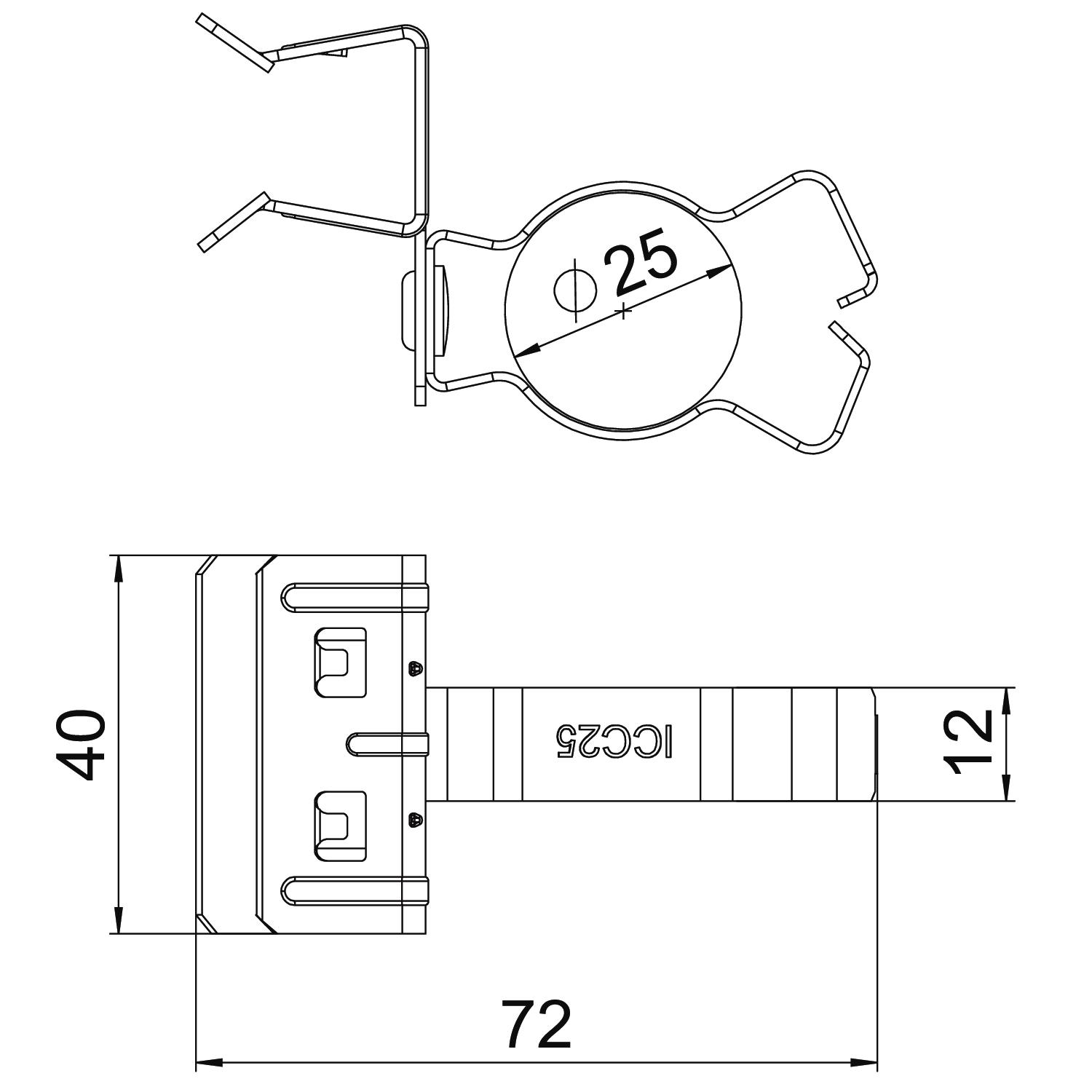

Dimensioner
| Længde | 72 mm |
|---|---|
| Bredde | 40 mm |
| Højde | 47 mm |
| Mål L | 72 mm |
| Mål W | 40 mm |
Teknisk data
| Hængselfunktion | Nej |
|---|---|
| Hængsel justerbart | Nej |
| Brudlast | 0,45 kN |
| ROHS-medholdelig | Ja |
| Rør-/kabeldiameter min. | 20 mm |
| Rør-/kabeldiameter maks. | 25 mm |
| Fastgørelsesmåde | Kan klemmes |
| Tilslutningsform/-komponent | Kabel/rør |
| Flangetykkelse F min. | 15 mm |
| Flangetykkelse F maks. | 20 mm |
| Dimension | 15-20mm |
| Overflade | Zinklamel |
| Materiale | Stål |
| Farve | zink |
| Produktserie | Bæreklemme |
Downloads
0 valgt
Datablad (1)
Erklæringer (4)
Vejledninger og hjælp (1)
Produktbilleder (2)
Versioner
Type
Længde
Bredde
Højde
Mål L
Rør-/kabeldiameter min.
Rør-/kabeldiameter maks.
Flangetykkelse F min.
Flangetykkelse F maks.
Vare-nr.
SCHPC 15-20 D25
72
40
47
72
20
25
15
20
1488373
SCHPC 15-20 D32
81
40
51
82
30
32
15
20
1488375
SCHPC 15-20 D40
94
40
54
92
36
40
15
20
1488377
Længde
Højde
Mål L
Rør-/kabeldiameter min.
Rør-/kabeldiameter maks.
SCHPC 15-20 D25
Vare-nr.
1488373
Længde
72
Bredde
40
Højde
47
Mål L
72
Rør-/kabeldiameter min.
20
Rør-/kabeldiameter maks.
25
Flangetykkelse F min.
15
Flangetykkelse F maks.
20
SCHPC 15-20 D32
Vare-nr.
1488375
Længde
81
Bredde
40
Højde
51
Mål L
82
Rør-/kabeldiameter min.
30
Rør-/kabeldiameter maks.
32
Flangetykkelse F min.
15
Flangetykkelse F maks.
20
SCHPC 15-20 D40
Vare-nr.
1488377
Længde
94
Bredde
40
Højde
54
Mål L
92
Rør-/kabeldiameter min.
36
Rør-/kabeldiameter maks.
40
Flangetykkelse F min.
15
Flangetykkelse F maks.
20
