C-gitterbakke CGR 50 A2
Type CGR 50 50 A2
Vare-nr. 6016200
EAN 4012196012671
Vare-nr. / Type
Længde
Bredde
Højde
Effektivt tværsnit
Tråd-diameter
min. salgsenhed: 3 m
3m
m
Beskrivelse

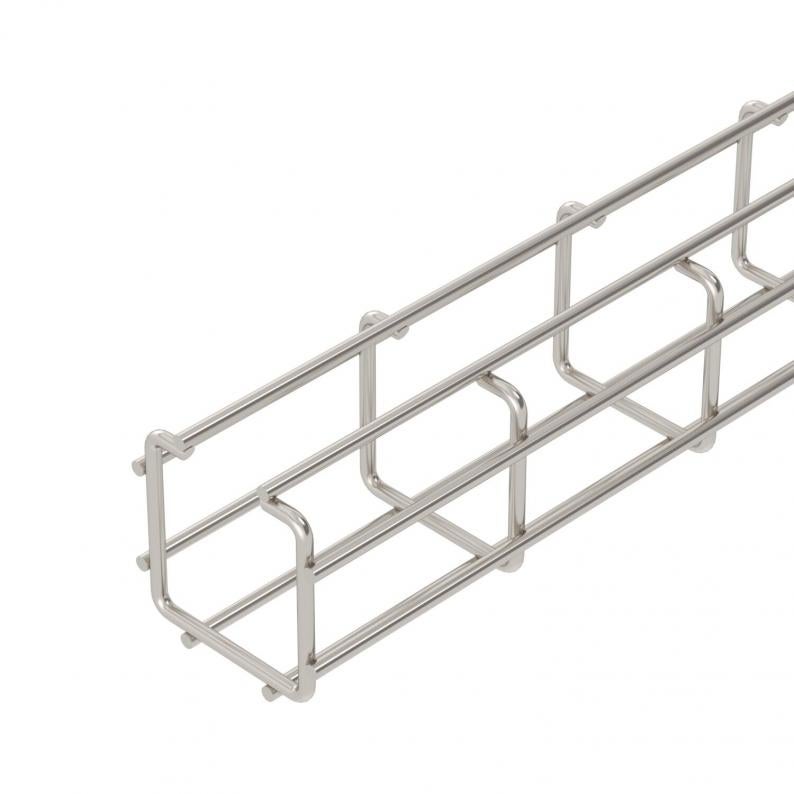

Gitterbakke i C-form af punktsvejset ståltråd med en sidehøjde på 50 mm.
Magnetisk skærmdæmpning 15 dB.
Magnetisk skærmdæmpning 15 dB.
Tekniske data

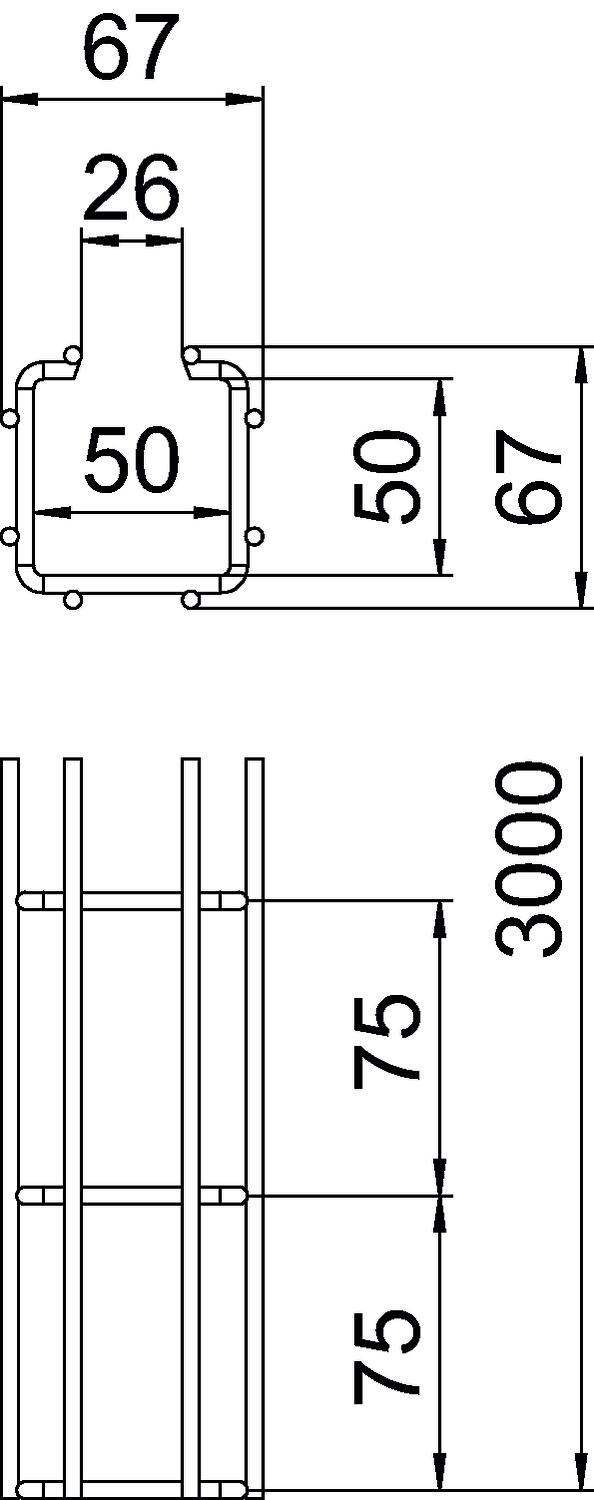

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 50 mm |
| Højde | 50 mm |
| Mål A | 26 mm |
| Mål B | 67 mm |
| Mål H | 67 mm |
| Mål I1 | 30 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 13 cm² |
| Rustfrit stål, bejdset | Ja |
| Effektivt tværsnit | 1300 mm² |
| Integreret skillevæg | Uden |
| Profilform | C-form |
| ROHS-medholdelig | Ja |
| Tråd-diameter | 4,5 mm |
| Dimension | 50x50x3000 |
| Overflade | blank, efterbehandlet |
| Materiale | Rustfrit stål 1.4301 |
| Farve | specialstål |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | CGR-serie |
Belastninger
| Støtteafstand 1,0m | 0,95 kN/m |
|---|---|
| Støtteafstand 1,5m | 0,6 kN/m |
| Støtteafstand 2,0m | 0,35 kN/m |

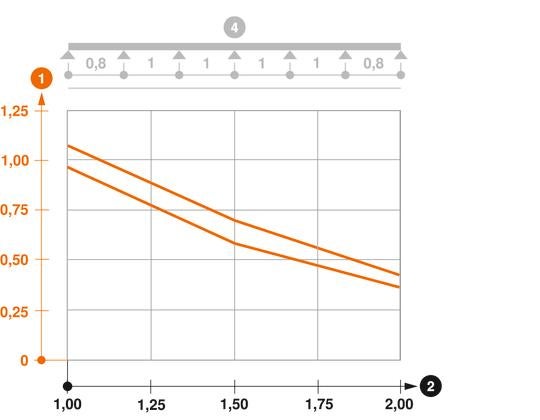

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 6,8716 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 6,8716 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Montage tilbehør
Vare
Type
Vare-nr.
Mængde
Vare-nr. 6062282
Klemstykke til fastgørelse af deleskinneType
KS GR A2
min. salgsenhed: 30 Styk
30Styk
Styk
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (2)
Erklæringer (4)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Effektivt tværsnit
Tråd-diameter
Vare-nr.
CGR 50 50 A2
3000
50
50
Nej
13
4,5
6016200
CGR 50 100 A2
3000
100
50
Nej
33
4,5
6016235
CGR 50 200 A2
3000
200
50
Nej
74
4,5
6016251

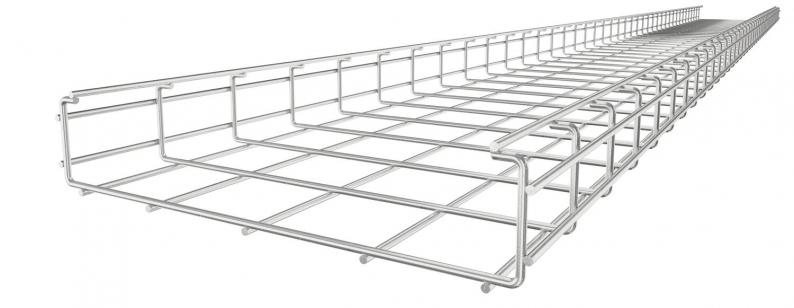

CGR 50 300 A2
3000
300
50
Nej
116
4,5
6016253
CGR 50 400 A2
3000
400
50
Nej
157
4,5
6016255
Bredde
Effektivt tværsnit
CGR 50 50 A2
Vare-nr.
6016200
Længde
3000
Bredde
50
Højde
50
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
13
Tråd-diameter
4,5
CGR 50 100 A2
Vare-nr.
6016235
Længde
3000
Bredde
100
Højde
50
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
33
Tråd-diameter
4,5
CGR 50 200 A2
Vare-nr.
6016251
Længde
3000
Bredde
200
Højde
50
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
74
Tråd-diameter
4,5
CGR 50 300 A2
Vare-nr.
6016253
Længde
3000
Bredde
300
Højde
50
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
116
Tråd-diameter
4,5
CGR 50 400 A2
Vare-nr.
6016255
Længde
3000
Bredde
400
Højde
50
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
157
Tråd-diameter
4,5
