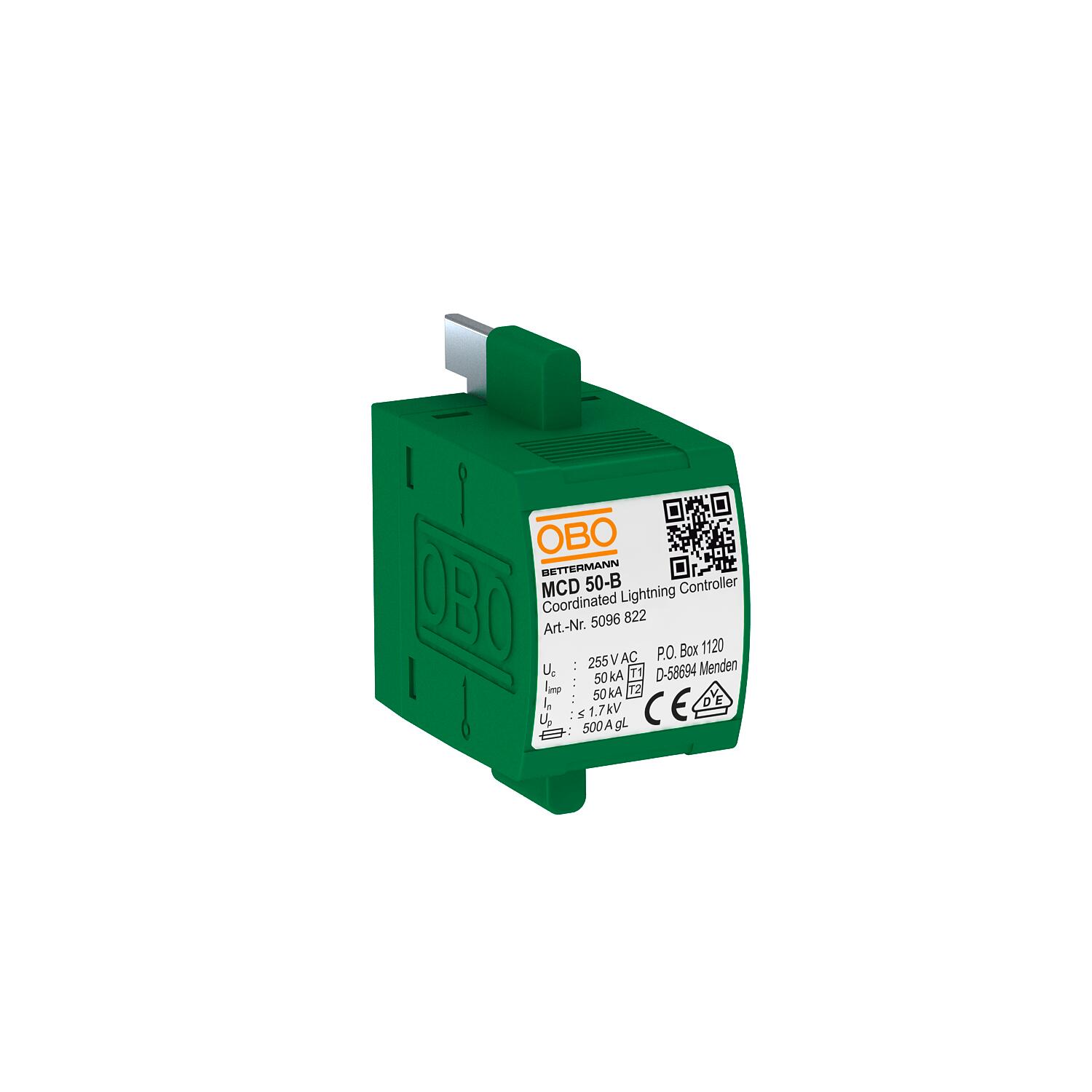

CoordinatedLightningController, overdel
Type MCD 50-B 0
Vare-nr. 5096822
EAN 4012195544517
Vare-nr. / Type
5096822 / MCD 50-B 0
Kapslingsklasse
IP20
Maks. vedvarende spænding AC
255 V
Polernes udførelse
1
min. salgsenhed: 1 Styk
1Styk
Styk
Beskrivelse
Kombiafleder type 1+2
• Lynstrømsafledningsevne 50 kA (10/350)
• Beskyttelsesniveau < 1,7 kV
• Net-følgestrømsundertrykkende 10 kA
• Indkapslet, ikke-udblæsende gnistgab
Anvendelse: Industrianlæg og bygninger med udvendig lynbeskyttelse i klasse I til IV.
• Lynstrømsafledningsevne 50 kA (10/350)
• Beskyttelsesniveau < 1,7 kV
• Net-følgestrømsundertrykkende 10 kA
• Indkapslet, ikke-udblæsende gnistgab
Anvendelse: Industrianlæg og bygninger med udvendig lynbeskyttelse i klasse I til IV.
Tekniske data

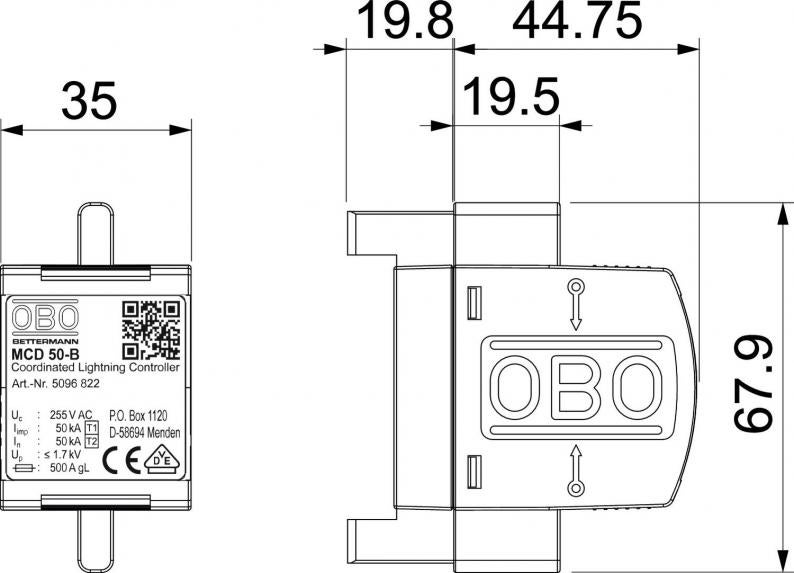

Dimensioner
| Længde | 100 mm |
|---|---|
| Bredde | 35 mm |
| Højde | 69 mm |
Teknisk data
| Poltal | 1 |
|---|---|
| Netform | Øvrige |
| Udblæsende | Nej |
| Indikering på komponent | Ingen |
| Kapslingsklasse | IP20 |
| Maks. vedvarende spænding (L-N) | 255 V |
| Maks. vedvarende spænding (N-PE) | 255 V |
| Nominel afledningsstødstrøm (8/20 µs) [L-N] | 50 kA |
| Lynstødsstrøm (10/350) [samlet] | 50 kA |
| Kontrolklasse type 1 | Ja |
| Fjernsignalering | Nej |
| Kontrolklasse type 2 | Ja |
| Nominel spænding AC (50 / 60 Hz) | 230 V |
| Lynstødstrøm (10/350 μs) | 50 kA |
| Beskyttelsesniveau [L-N] | ≤1,7 |
| Maks. vedvarende spænding AC | 255 V |
| Nominel afledningsstødstrøm (8/20 µs) | 50 kA |
| Polernes udførelse | 1 |
| Monteringstype | På basiselement |
| Maks. overstrømsbeskyttelse på netsiden | 500 |
| Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden | 10 kA |
| Godkendelser | VDE |
| Udførelse | 1-polet overdel; 255V |
| Netform DC | Nej |
| Netform IT | Nej |
| Netform TN | Ja |
| Netform TN-C | Ja |
| Netform TN-C-S | Ja |
| Netform TN-S | Ja |
| Netform TT | Ja |
| Netform øvrige | Nej |
| ROHS-medholdelig | Ja |
| Nominel belastningsstrøm (ind- / udgangsklemme) | 125 A |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 85 °C |
| SPD iht. IEC 61643-1 | class I+II |
| SPD iht. EN 61643-11 | Type 1+2 |
| LPZ | 0→2 |
| Kortslutningsholdbarhed | 10 kA |
| Reaktionstid | <100 ns |
| Maks. forsikring | 500 A |
| Temperaturanvendelsesområde min. | -40 °C |
| Temperaturanvendelsesområde maks. | 85 °C |
| Dimension | 255V |
| Luftfugtighed maks. | 95 % |
| Luftfugtighed min. | 5 % |
Tilslutningsmuligheder
| Afledt stødstrøm (8/20 µs) [i alt] | 50 kA |
|---|---|
| Ledertværsnit, fast (én-/flertrådet) mm | 10 mm² |
| Ledertværsnit, fast (én-/flertrådet) maks. | 50 mm² |
Miljødata
| Emballage udelukkende af genbrugspap | ja |
|---|---|
| Emballage uden kunststof | ja |
| CO2 fodaftryk (GWP) fra vugge til port | 1,2092 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 1,2092 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
