FireBox T100ED udvendig fastgørelse og sikringsholder
Type T100ED 06AF
Vare-nr. 7205752
EAN 4012196812288
Vare-nr. / Type
Lysning indvendige mål
Antal indføringer
min. salgsenhed: 1 Styk
1Styk
Styk
Beskrivelse
Kabelforgreningsdåse med en sikringsholder og bløde indstikstætninger. Tilstrækkelig plads til ledningsføring med diagonalt placeret tilslutningsenhed med komplet formonterede højtemperaturbestandige keramikklemmer. Grøn-gul markeret beskyttelseslederklemme. Fastgørelse på godt tilgængelige yderlasker. Godkendt til kabelanlæg med elektrisk funktionsbevarelse iht. DIN 4102 del 12 med klasserne E30, E60 og E90. Keramikklemmer er kontrolleret iht. DIN EN 60998-2-1:2004.
Inklusive 2 x skrueankre MMSplus P 6 x 35.
Inklusive 2 x skrueankre MMSplus P 6 x 35.
Tekniske data

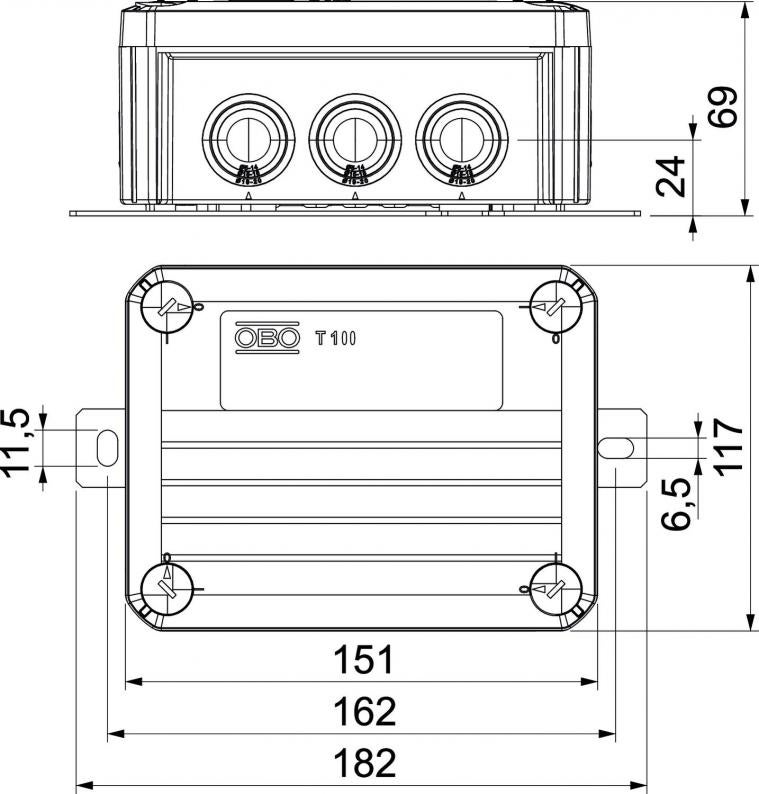

Dimensioner
| Længde | 150 mm |
|---|---|
| Bredde | 116 mm |
| Højde | 67 mm |
| Lysning indvendige mål | 136x102x57 mm |
| Mål L | 150 mm |
| Mål B | 116 mm |
| Mål H | 67 mm |
| Mål L1 | 162 mm |
| Mål L2 | 182 mm |
Teknisk data
| Slagfast | Nej |
|---|---|
| Halogenfri | Ja |
| Antal indføringer | 10 |
| Antal klemmer | 6 |
| Indføring bagfra | Nej |
| Transparent låg | Nej |
| Kapslingsklasse | IP66 |
| Mærkespænding | 660 V |
| Kan rækkemonteres | Nej |
| Med låg | Ja |
| Kan plomberes | Nej |
| Til ex-zone | Uden |
| Dimensioneringsisolationsspænding Ui | 690 V |
| Bevarelse af funktionssikkerheden ved brand | E 90 |
| Eksplosionskontrolleret udførelse | Nej |
| Husgennemføringens type | Trinmembran kan afskæres |
| Med afskærmning | Nej |
| Vejrbestandig | Nej |
| til ex-zone gas | Uden |
| til ex-zone støv | Uden |
| Nominelt tværsnit min. | 1,5 mm² |
| Nominelt tværsnit maks. | 6 mm² |
| Form | Firkantet |
| Belægning | Klemme |
| Låg | ikke transparent |
| Dækselfastgørelse | skruet |
| ROHS-medholdelig | exempt |
| Dimension | 150x116x67 |
| Materiale | Polypropylen |
| Farve | pastelorange; RAL 2003 |
| Enkeltklemme | 3 |
| Dobbeltklemmer | 2 |
| Beskyttelsesklemme | 1 |
| Produktserie | FireBox T-serien |
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 1,6913 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 1,6913 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
