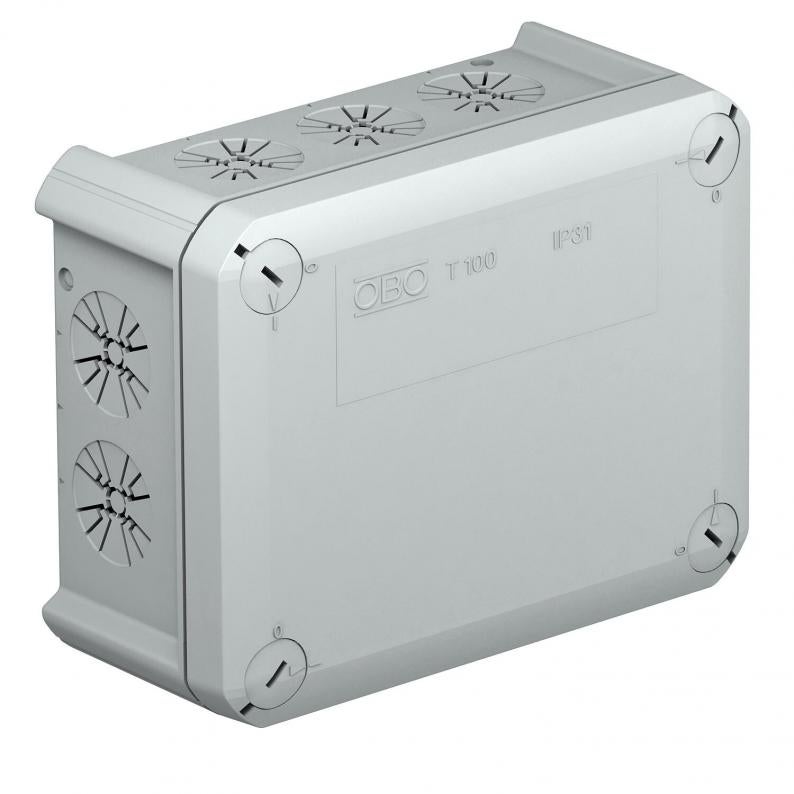

Forgreningsdåse, T 100 med trækaflastningsindføringer IP 30
Type T 100 ZE IP30
Vare-nr. 2007805
EAN 4012195615781
Vare-nr. / Type
2007805 / T 100 ZE IP30
Lysning indvendige mål
136x102x57 mm
Antal indføringer
10
Kapslingsklasse
IP30
Farve
lysgrå; RAL 7035
min. salgsenhed: 1 Styk
1Styk
Styk
Beskrivelse
Kabelforgreningsdåse med trækaflastningsindføringer til forbindelse af kabler og ledninger i indendørs og beskyttet udendørs område. Firkantet form med udslagsindsætninger på siderne og udslagsindsætninger i gulvet. Egnet til væg-/loftmontering og montering på monteringsplader. Med mulighed for indvendig fastgørelse og montering via hjørnehullerne. Dæksel med kviklås, kan plomberes. Produceret af halogenfri og UV-resistente materialer.
Kabelforgreningsdåse iht. DIN EN 60670. Brandhæmmende iht. DIN EN 60695-2-11, testtemperatur 650 °C Slagstyrke IK07 iht. DIN EN 50102.
Kabelforgreningsdåse iht. DIN EN 60670. Brandhæmmende iht. DIN EN 60695-2-11, testtemperatur 650 °C Slagstyrke IK07 iht. DIN EN 50102.
Tekniske data

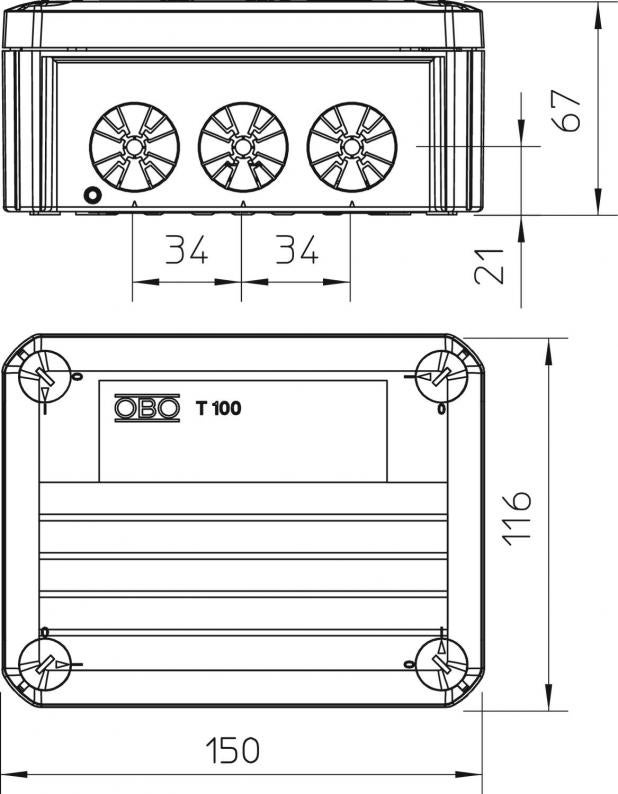

Dimensioner
| Længde | 150 mm |
|---|---|
| Bredde | 116 mm |
| Højde | 67 mm |
| Lysning indvendige mål | 136x102x57 mm |
Teknisk data
| Indføringstype | Trækaflastningsindføringer til direkte gennemstødning til kabeldiameter på 7-21 mm |
|---|---|
| Halogenfri | Ja |
| Antal indføringer | 10 |
| Indføring bagfra | Ja |
| Transparent låg | Nej |
| Kapslingsklasse | IP30 |
| Mærkespænding | 500 V |
| Kan rækkemonteres | Ja |
| Med låg | Ja |
| Kan plomberes | Ja |
| Indføringstype | Kabel |
| Til ex-zone | Uden |
| Dimensioneringsisolationsspænding Ui | 500 V |
| Bevarelse af funktionssikkerheden ved brand | Uden |
| Eksplosionskontrolleret udførelse | Nej |
| Husgennemføringens type | Forprægning |
| Med afskærmning | Nej |
| Vejrbestandig | Nej |
| Beskyttelsesgrad IK-kode | IK07 |
| til ex-zone gas | Uden |
| til ex-zone støv | Uden |
| Nominelt tværsnit min. | 10 mm² |
| Form | Firkantet |
| Belægning | Uden |
| Låg | ikke transparent |
| Dækselfastgørelse | skruet |
| ROHS-medholdelig | Ja |
| Monteringstype | Væg-/ loftmontering |
| Temperaturanvendelsesområde min. | -25 °C |
| Temperaturanvendelsesområde maks. | 65 °C |
| Brandhæmmede | iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C |
| Dimension | 150x116x67 |
| Materiale | Polypropylen |
| Farve | lysgrå; RAL 7035 |
| Udførelse dæksel kabelforgreningsdåse | Blinddæksel |
| Produktserie | T-serie |
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 0,6593 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 0,6593 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
SB BE
2006150
min. salgsenhed: 10 Styk
10Styk
Styk
Vare-nr. 2006150
Fastgørelseselement til forgreningsdåse på kabelbakkerType
SB BE
min. salgsenhed: 10 Styk
10Styk
Styk
