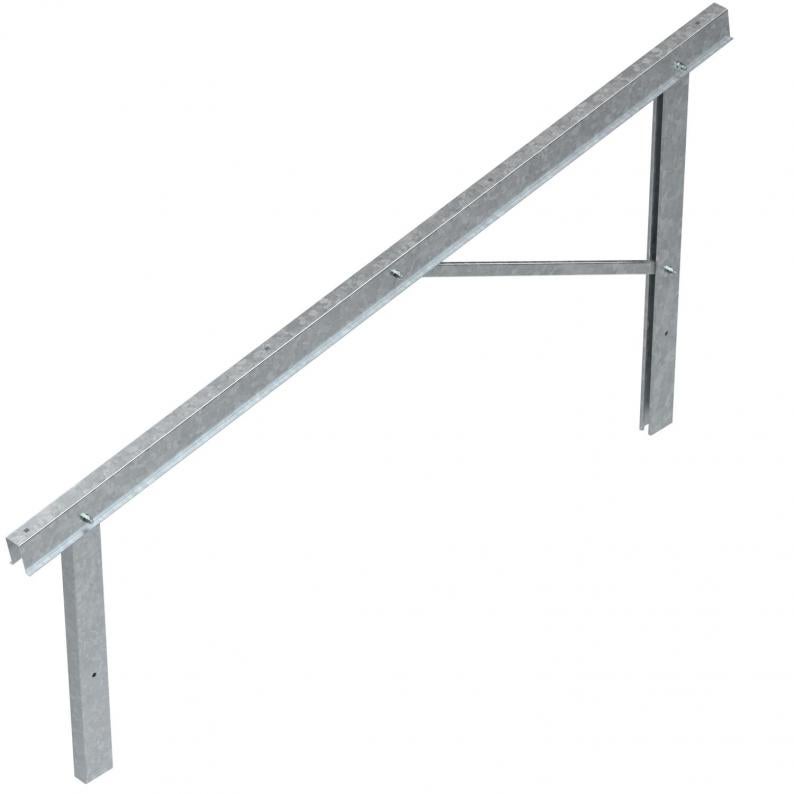

Formonteret holder til montering af solcellemodul, fritstående
Type VT 10S FT
Vare-nr. 5901550
EAN 4012197394561
Vare-nr. / Type
Længde
Hældningsvinkel min.
Hældningsvinkel maks.
LEVERINGSTID PÅ FORESPØRGSEL
min. salgsenhed: 1 Styk
1Styk
Styk
Beskrivelse
Formonteret holder i mindre, mellemstore eller større udførsel til montering af fritstående systemer i kombination med bæreprofiler og ende-/mellemklemmer. Montering med rammeprofiler i jorden eller med fødder på betonfundamenter.
Tekniske data

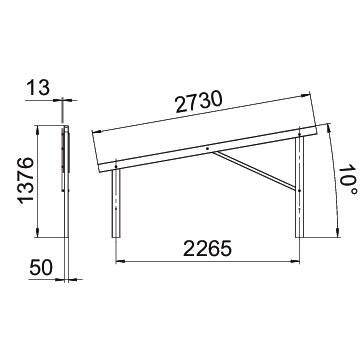

Dimensioner
| Længde | 2689 mm |
|---|---|
| Bredde | 93 mm |
| Højde | 1376 mm |
| Mål L | 2730 mm |
| Mål H | 1376 mm |
| Mål I | 2265 mm |
| Vinkel α | 10 |
Teknisk data
| Indstillelig | Nej |
|---|---|
| Hældningsvinkel min. | 10 ° |
| Hældningsvinkel maks. | 10 ° |
| Dimension | 2689x91x1376 |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Kabelkanal integreret | Nej |
| Kabelkanal ekstraudstyr | Ja |
| Egnet til tagmateriale | Øvrige |
| Taggennemtrængning nødvendig | Nej |
| Justering | Vertikal |
| Forankring | fritstående |
| Monteringsform fotovoltaik-monteringssystem | Gulv |
| Modulbredde min. | 990 mm |
| Modulbredde maks. | 1310 mm |
| Modulhøjde min. | 20 mm |
| Modulhøjde maks. | 50 mm |
| Modullængde min. | 1600 mm |
| Modullængde maks. | 1850 mm |
| Produktserie | Magic PV Field |
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 65,0827 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 65,0827 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
Tilbehør
Montage tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (1)
Produktbilleder (2)
3D-data downloads (1)
Versioner
Type
Længde
Hældningsvinkel min.
Hældningsvinkel maks.
Vare-nr.
VT 10S FT
2689
10
10
5901550
VT 10M FT
3110
10
10
5901552
VT 10L FT
3489
10
10
5901554
VT 25S FT
2517
25
25
5901556
VT 25M FT
2898
25
25
5901558
VT 25L FT
3236
25
25
5901560
VT 30S FT
2732
30
30
5901562
VT 30M FT
2779
30
30
5901564
VT 30L FT
3104
30
30
5901566
Længde
Hældningsvinkel min.
Hældningsvinkel maks.
VT 10S FT
Vare-nr.
5901550
Længde
2689
Hældningsvinkel min.
10
Hældningsvinkel maks.
10
VT 10M FT
Vare-nr.
5901552
Længde
3110
Hældningsvinkel min.
10
Hældningsvinkel maks.
10
VT 10L FT
Vare-nr.
5901554
Længde
3489
Hældningsvinkel min.
10
Hældningsvinkel maks.
10
VT 25S FT
Vare-nr.
5901556
Længde
2517
Hældningsvinkel min.
25
Hældningsvinkel maks.
25
VT 25M FT
Vare-nr.
5901558
Længde
2898
Hældningsvinkel min.
25
Hældningsvinkel maks.
25
VT 25L FT
Vare-nr.
5901560
Længde
3236
Hældningsvinkel min.
25
Hældningsvinkel maks.
25
VT 30S FT
Vare-nr.
5901562
Længde
2732
Hældningsvinkel min.
30
Hældningsvinkel maks.
30
VT 30M FT
Vare-nr.
5901564
Længde
2779
Hældningsvinkel min.
30
Hældningsvinkel maks.
30
VT 30L FT
Vare-nr.
5901566
Længde
3104
Hældningsvinkel min.
30
Hældningsvinkel maks.
30
