G-gitterbakke Magic® 150 FT

Type G-GRM 150 100 FT

Vare-nr. 6005529

EAN 4012195686422

Datablad (PDF)

Overensstemmelseserklæring (PDF)

RoHS Overensstemmelseserklæring (PDF)

REACH Overensstemmelseserklæring (PDF)

Vis alle versioner

Vare-nr. / Type

6005529 / G-GRM 150 100 FT

Længde

3000 mm

Bredde

100 mm

Højde

150 mm

Bevarelse af funktionssikkerheden ved brand

Effektivt tværsnit

107 cm²

Tråd-diameter

3,9 mm

min. salgsenhed: 3 m

Beskrivelse

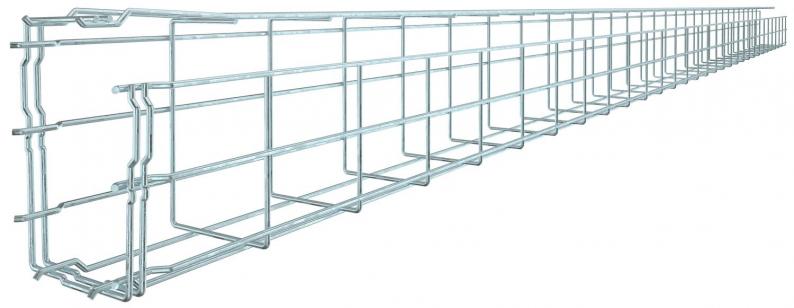

Gitterbakke i G-form af punktsvejset ståltråd med forskellige sidehøjder og bredder.

Direkte montering på væg og loft er mulig. Informationer om belastning for de forskellige lægningstyper gives på forespørgsel.

Magnetisk skærmdæmpning 15 dB.

Tekniske data

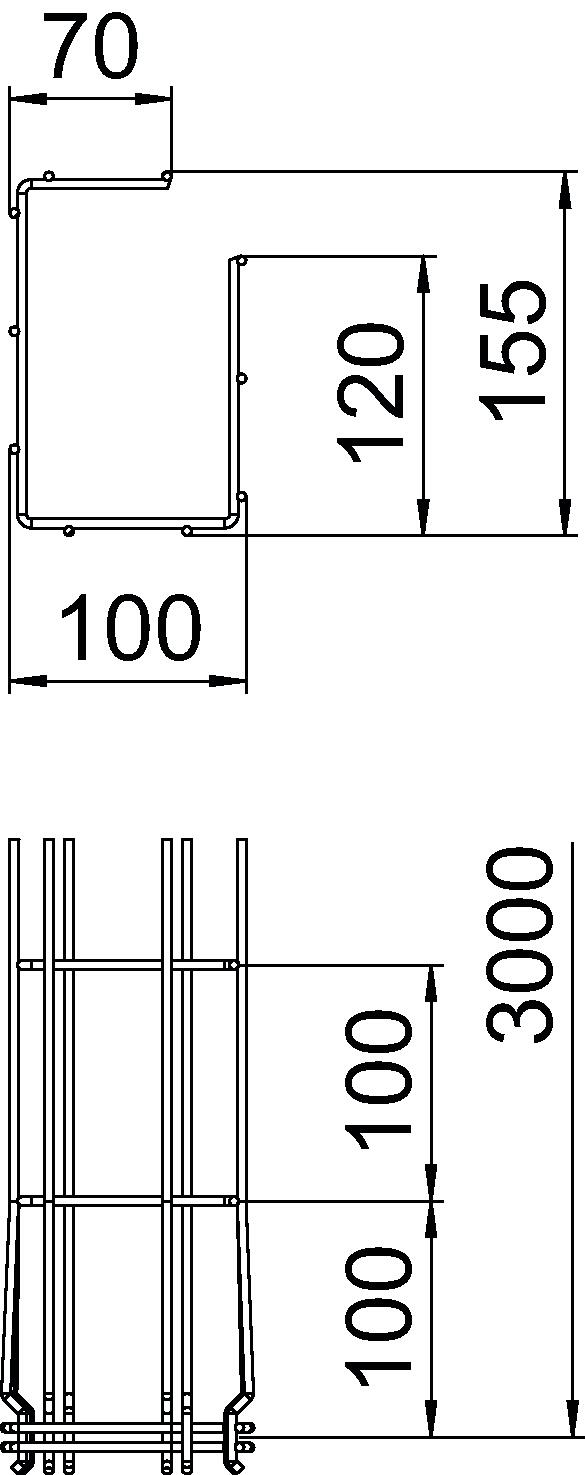

Dimensioner

Længde	3000 mm
Bredde	100 mm
Højde	150 mm
Mål A	120 mm
Mål B	100 mm
Mål H	155 mm
Mål C	68 mm

Teknisk data

Bevarelse af funktionssikkerheden ved brand	Ja
Model forbindelser	integreret beslag
Udførelse til store afstande	Nej
Effektivt tværsnit	107 cm²
Rustfrit stål, bejdset	Nej
Effektivt tværsnit	10700 mm²
Integreret skillevæg	Uden
Skruefri forbindelse	Ja
Profilform	G-form
ROHS-medholdelig	Ja
Tråd-diameter	3,9 mm
Dimension	150x100x3000
Overflade	Varmgalvaniseret
Materiale	Stål
Farve	zink
Belastningstype iht. IEC 61537	Type II
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Produktserie	G-GRM-serie

Belastninger

Støtteafstand 1,0m	0,6 kN/m
Støtteafstand 1,5m	0,5 kN/m
Støtteafstand 2,0m	0,35 kN/m
Støtteafstand 2,5m	0,3 kN/m

Miljødata

CO2 fodaftryk (GWP) fra vugge til port	2,7376 kg CO2e / 1 meter
CO₂ Footprint (GWP)	2,7376 kg CO₂e
Beregningsdato CO2-værdi	2025-05-14T00:00:00.000+0200
Declared Unit	Meter
Declared Unit Quantity	1

EPD Verified	ja
Udløbsdato EPD	10.07.2029
Deklarationsnummer EPD	EPD-KTO-17.0
EPD-standard / LCA-standard (normer)	DIN EN ISO 14025,EN 15804 + A2

Tilbehør

Montage tilbehør

Vare-nr. 6016634

Samlestykke FT

Type

GSV 34 FT

min. salgsenhed: 20 Styk

Styk

Vare-nr. 6017160

Væg- og gulvbeslag FT

Type

WB GR FT

min. salgsenhed: 20 Styk

Styk
