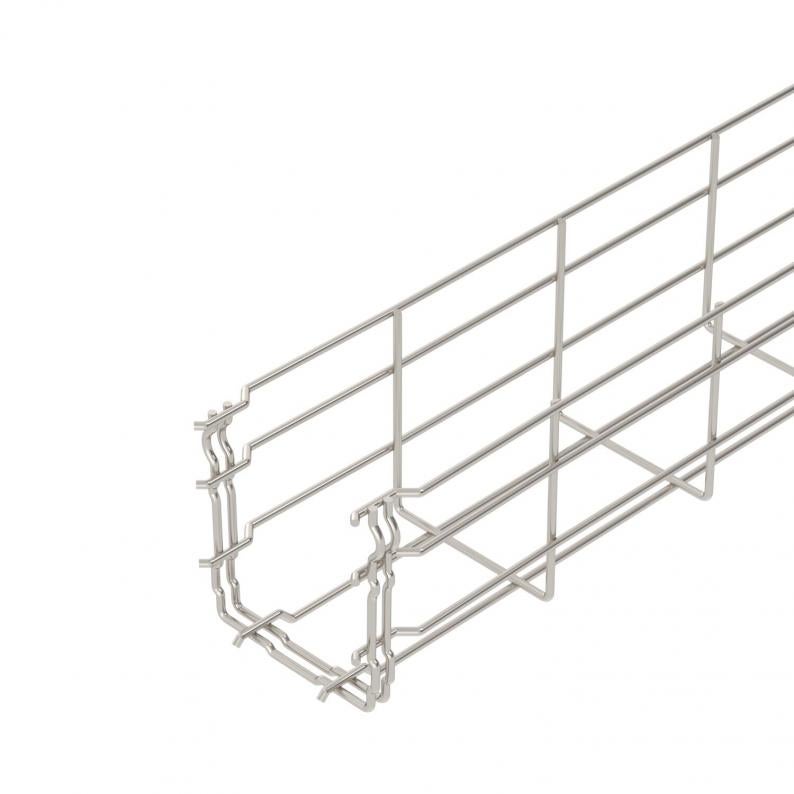

Gitterbakke GR-Magic® 105 A4
Type GRM 105 100 A4
Vare-nr. 6002475
EAN 4012195874904
Vare-nr. / Type
Længde
Bredde
Højde
Effektivt tværsnit
Tråd-diameter
min. salgsenhed: 3 m
3m
m
Beskrivelse
Gitterbakke med tilpasset beslag i sidehøjden 105 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Til gitterbakken kræves ingen ekstra samlekomponenter, de skal blot stikkes ind i hinanden. Maskebredden er 50 x 100 mm.
Tekniske data

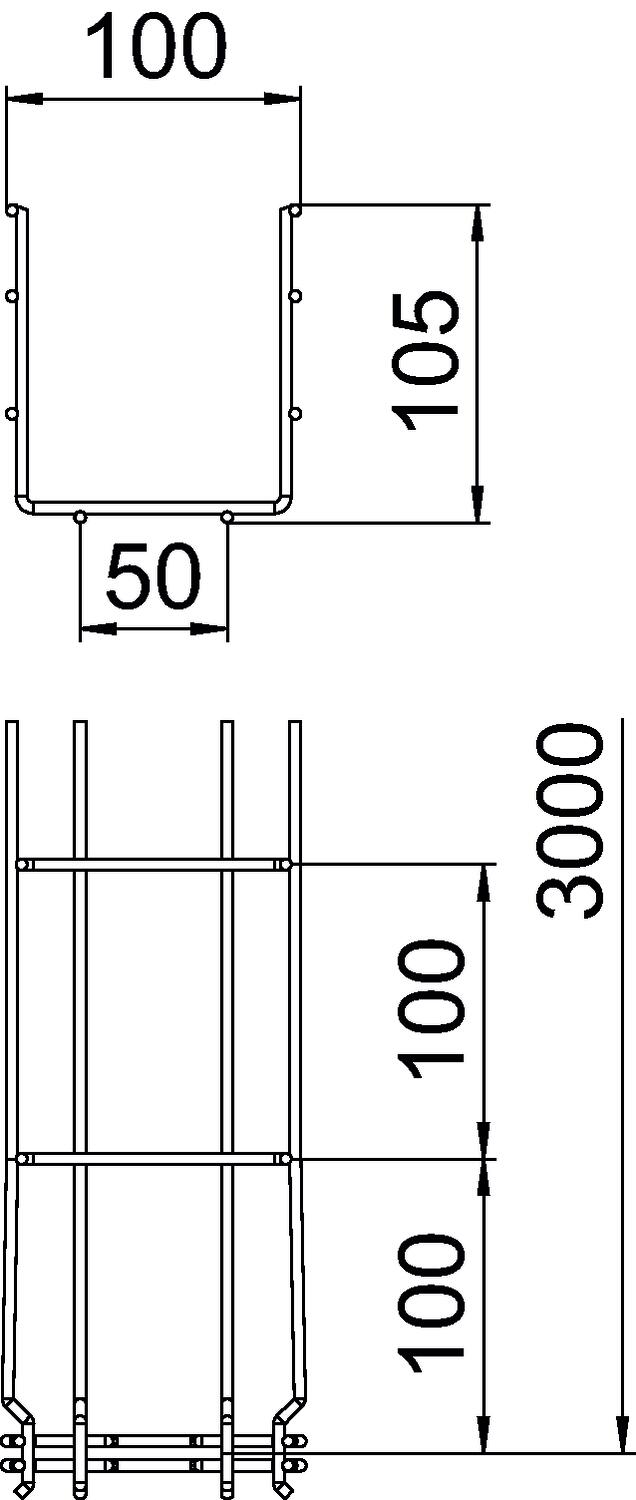

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 105 mm |
| Mål B | 100 mm |
| Mål H | 108 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Model forbindelser | integreret beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 82 cm² |
| Rustfrit stål, bejdset | Ja |
| Effektivt tværsnit | 8200 mm² |
| Integreret skillevæg | Uden |
| Skruefri forbindelse | Ja |
| Profilform | U-form |
| ROHS-medholdelig | Ja |
| Tråd-diameter | 3,9 mm |
| Dimension | 105x100x3000 |
| Overflade | blank, efterbehandlet |
| Materiale | Rustfrit stål 1.4401 |
| Farve | specialstål |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | Klik-fastgørelse |
| Produktserie | GRM-serie |
Belastninger
| Støtteafstand 1,0m | 0,8 kN/m |
|---|---|
| Støtteafstand 1,5m | 0,55 kN/m |
| Støtteafstand 2,0m | 0,37 kN/m |
| Støtteafstand 2,5m | 0,27 kN/m |
| Støtteafstand 3,0m | 0,25 kN/m |

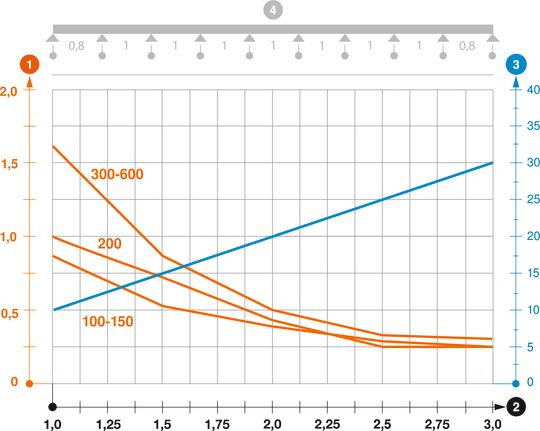

Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 5,0271 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 5,0271 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (7)
Erklæringer (5)
Certifikater (3)
Vejledninger og hjælp (3)
Produktbilleder (3)
Versioner
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Effektivt tværsnit
Tråd-diameter
Vare-nr.
GRM 105 100 A4
3000
100
105
Nej
82
3,9
6002475
GRM 105 150 A4
3000
150
105
Nej
130
3,9
6002476
GRM 105 200 A4
3000
200
105
Nej
175
4,8
6002477
GRM 105 300 A4
3000
300
105
Nej
268
4,8
6002479
GRM 105 400 A4
3000
400
105
Nej
363
4,8
6002481
GRM 105 500 A4
3000
500
105
Nej
459
4,8
6002483
GRM 105 600 A4
3000
600
105
Nej
554
4,8
6002485
Bredde
Effektivt tværsnit
Tråd-diameter
GRM 105 100 A4
Vare-nr.
6002475
Længde
3000
Bredde
100
Højde
105
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
82
Tråd-diameter
3,9
GRM 105 150 A4
Vare-nr.
6002476
Længde
3000
Bredde
150
Højde
105
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
130
Tråd-diameter
3,9
GRM 105 200 A4
Vare-nr.
6002477
Længde
3000
Bredde
200
Højde
105
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
175
Tråd-diameter
4,8
GRM 105 300 A4
Vare-nr.
6002479
Længde
3000
Bredde
300
Højde
105
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
268
Tråd-diameter
4,8
GRM 105 400 A4
Vare-nr.
6002481
Længde
3000
Bredde
400
Højde
105
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
363
Tråd-diameter
4,8
GRM 105 500 A4
Vare-nr.
6002483
Længde
3000
Bredde
500
Højde
105
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
459
Tråd-diameter
4,8
GRM 105 600 A4
Vare-nr.
6002485
Længde
3000
Bredde
600
Højde
105
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
554
Tråd-diameter
4,8
