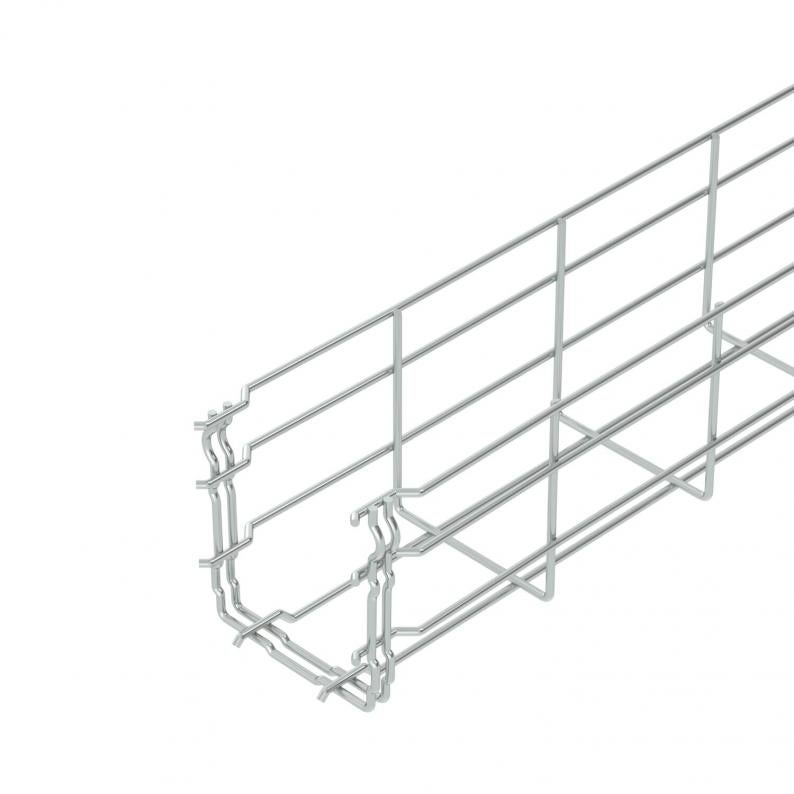

Gitterbakke GR-Magic® 105 G
Type GRM 105 100 G
Vare-nr. 6002402
EAN 4012196020270
Vare-nr. / Type
Længde
Bredde
Højde
Effektivt tværsnit
Tråd-diameter
min. salgsenhed: 3 m
3m
m
Beskrivelse
Gitterbakke med tilpasset beslag i sidehøjden 105 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Til gitterbakken kræves ingen ekstra samlekomponenter, de skal blot klikkes sammen. Maskebredden er 50 x 100 mm.
Tekniske data

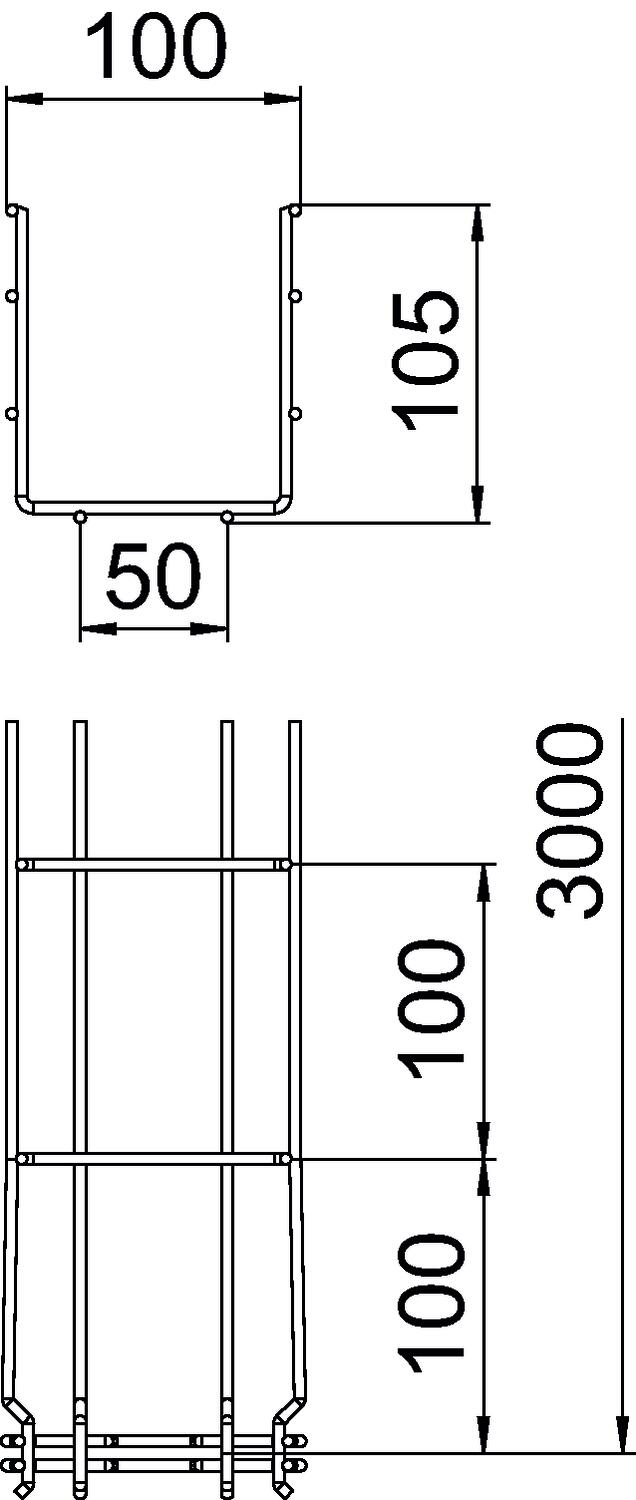

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 105 mm |
| Mål B | 100 mm |
| Mål H | 108 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Model forbindelser | integreret beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 82 cm² |
| Rustfrit stål, bejdset | Nej |
| Effektivt tværsnit | 8200 mm² |
| Integreret skillevæg | Uden |
| Skruefri forbindelse | Ja |
| Profilform | U-form |
| ROHS-medholdelig | Ja |
| Tråd-diameter | 3,9 mm |
| Dimension | 105x100x3000 |
| Overflade | galvanisk forzinket |
| Materiale | Stål |
| Farve | zink |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | Klik-fastgørelse |
| Produktserie | GRM-serie |
Belastninger
| Støtteafstand 1,0m | 0,8 kN/m |
|---|---|
| Støtteafstand 1,5m | 0,55 kN/m |
| Støtteafstand 2,0m | 0,37 kN/m |
| Støtteafstand 2,5m | 0,27 kN/m |
| Støtteafstand 3,0m | 0,25 kN/m |
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 1,8532 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 1,8532 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Montage tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (5)
Erklæringer (5)
Certifikater (3)
Vejledninger og hjælp (3)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Effektivt tværsnit
Tråd-diameter
Vare-nr.
GRM 105 100 G
3000
100
105
Nej
82
3,9
6002402
GRM 105 150 G
3000
150
105
Nej
130
3,9
6002404
GRM 105 200 G
3000
200
105
Nej
175
4,8
6002406
GRM 105 300 G
3000
300
105
Nej
268
4,8
6002408
GRM 105 400 G
3000
400
105
Nej
363
4,8
6002410
GRM 105 450 G
3000
450
105
Nej
411
4,8
6002413
GRM 105 500 G
3000
500
105
Nej
459
4,8
6002415
GRM 105 600 G
3000
600
105
Nej
554
4,8
6002417
