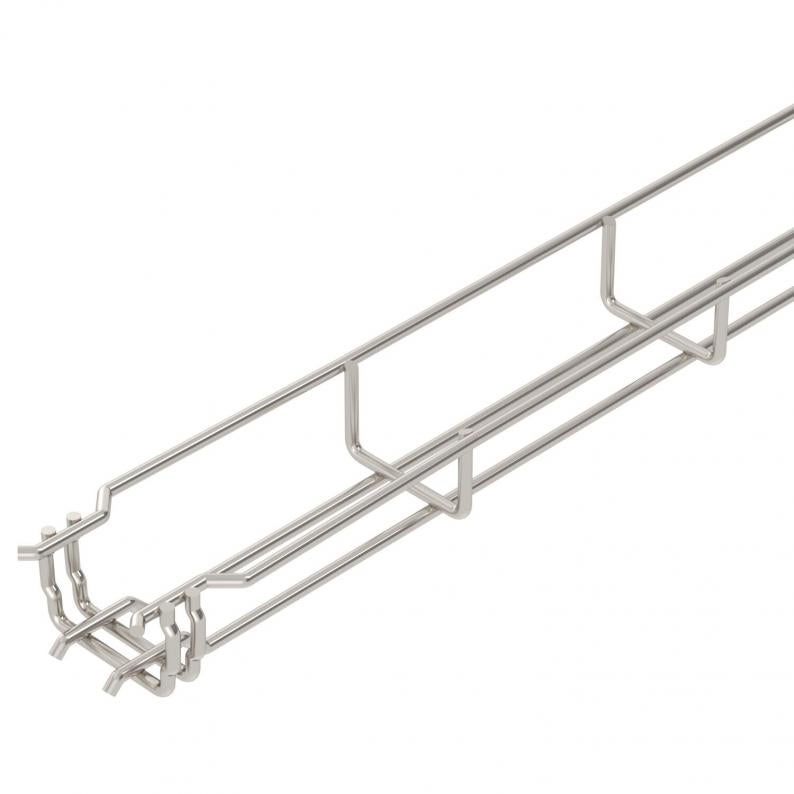

Gitterbakke GR-Magic® 35 A2
Type GRM 35 50 A2
Vare-nr. 6000054
EAN 4012195650591
Vare-nr. / Type
Længde
Bredde
Højde
Effektivt tværsnit
Tråd-diameter
min. salgsenhed: 3 m
3m
m
Beskrivelse
Gitterbakke med tilpasset beslag i sidehøjden 35 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Til gitterbakken kræves ingen ekstra samlekomponenter, de skal blot klikkes sammen. Maskebredden er 50 x 100 mm (med undtagelse af GRM 35/50 = 20 x 100 mm).
Tekniske data

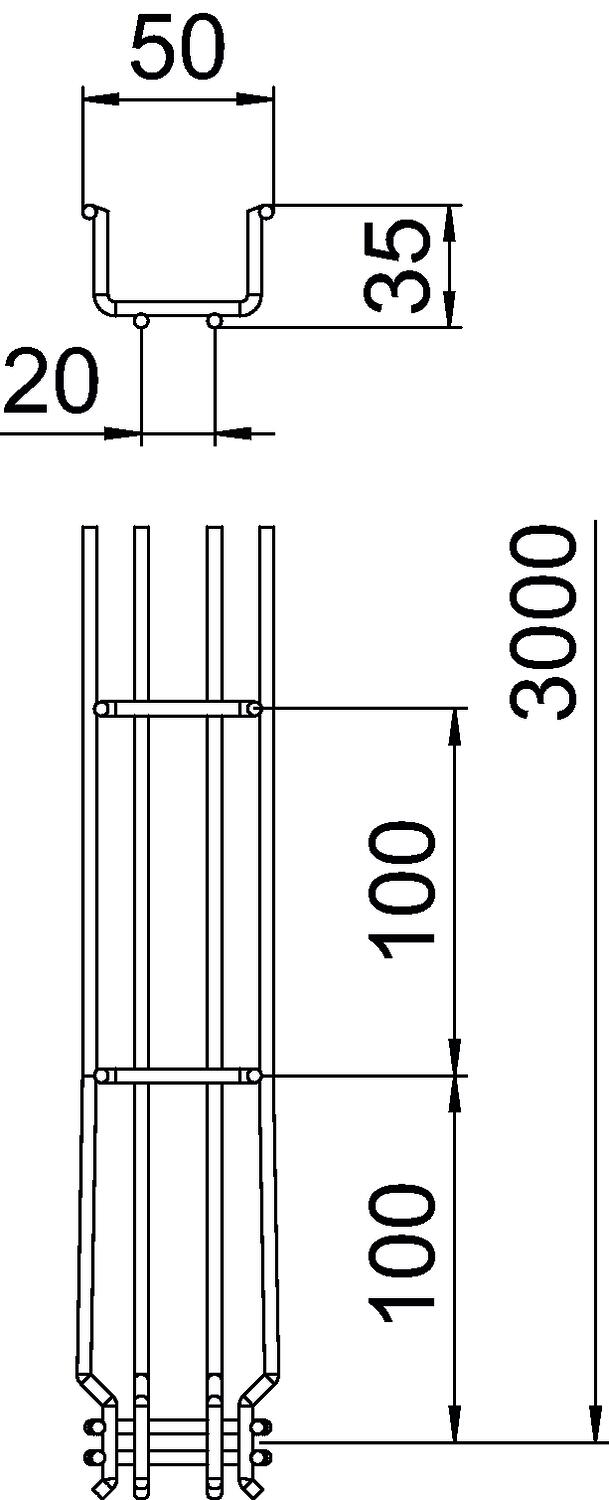

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 50 mm |
| Højde | 35 mm |
| Mål B | 52 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Model forbindelser | integreret beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 9,4 cm² |
| Rustfrit stål, bejdset | Ja |
| Effektivt tværsnit | 1750 mm² |
| Integreret skillevæg | Uden |
| Skruefri forbindelse | Ja |
| Profilform | U-form |
| ROHS-medholdelig | Ja |
| Tråd-diameter | 3,9 mm |
| Dimension | 35x50x3000 |
| Overflade | blank, efterbehandlet |
| Materiale | Rustfrit stål 1.4301 |
| Farve | specialstål |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | Klik-fastgørelse |
| Produktserie | GRM-serie |
Belastninger
| Støtteafstand 1,0m | 0,25 kN/m |
|---|---|
| Støtteafstand 1,5m | 0,11 kN/m |
| Støtteafstand 2,0m | 0,1 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 2,3088 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 2,3088 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Montage tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (7)
Erklæringer (5)
Certifikater (3)
Vejledninger og hjælp (3)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Effektivt tværsnit
Tråd-diameter
Vare-nr.
GRM 35 50 A2
3000
50
35
Nej
9,4
3,9
6000054
GRM 35 100 A2
3000
100
35
Nej
23
3,9
6000055
GRM 35 150 A2
3000
150
35
Nej
36,6
3,9
6000056
GRM 35 200 A2
3000
200
35
Nej
50,1
3,9
6000057

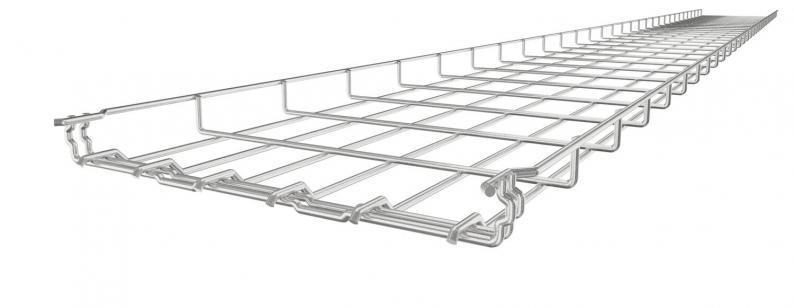

GRM 35 300 A2
3000
300
35
Nej
71,3
4,8
6000059
Bredde
Effektivt tværsnit
Tråd-diameter
GRM 35 50 A2
Vare-nr.
6000054
Længde
3000
Bredde
50
Højde
35
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
9,4
Tråd-diameter
3,9
GRM 35 100 A2
Vare-nr.
6000055
Længde
3000
Bredde
100
Højde
35
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
23
Tråd-diameter
3,9
GRM 35 150 A2
Vare-nr.
6000056
Længde
3000
Bredde
150
Højde
35
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
36,6
Tråd-diameter
3,9
GRM 35 200 A2
Vare-nr.
6000057
Længde
3000
Bredde
200
Højde
35
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
50,1
Tråd-diameter
3,9
GRM 35 300 A2
Vare-nr.
6000059
Længde
3000
Bredde
300
Højde
35
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
71,3
Tråd-diameter
4,8
