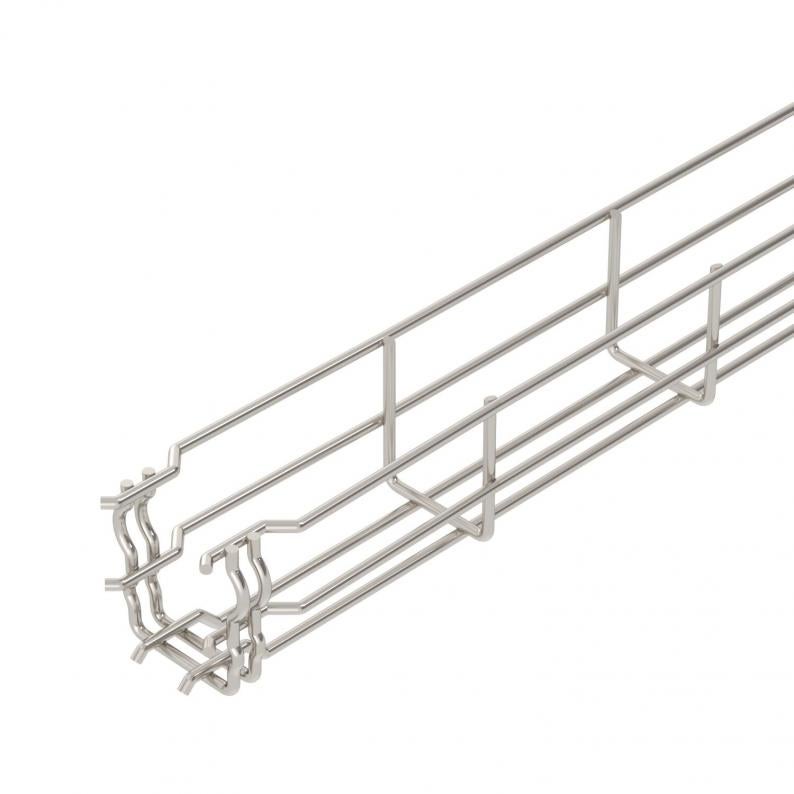

Gitterbakke GR-Magic® 55 A4
Type GRM 55 50 A4
Vare-nr. 6001087
EAN 4012195431046
Vare-nr. / Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Effektivt tværsnit
Tråd-diameter
min. salgsenhed: 3 m
3m
m
Beskrivelse
Gitterbakke med tilpasset beslag i sidehøjden 55 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Til gitterbakken kræves ingen ekstra samlekomponenter, de skal blot stikkes ind i hinanden. Maskebredden er 50 x 100 mm (med undtagelse af GRM 55/50 = 20 x 100 mm).
Tekniske data
Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 50 mm |
| Højde | 55 mm |
| Mål B | 52 mm |
| Mål H | 58 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Ja |
|---|---|
| Model forbindelser | integreret beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 16 cm² |
| Rustfrit stål, bejdset | Ja |
| Effektivt tværsnit | 1600 mm² |
| Integreret skillevæg | Uden |
| Skruefri forbindelse | Ja |
| Profilform | U-form |
| ROHS-medholdelig | Ja |
| Tråd-diameter | 3,9 mm |
| Dimension | 55x50x3000 |
| Overflade | blank, efterbehandlet |
| Materiale | Rustfrit stål 1.4401 |
| Farve | specialstål |
| Brandsikring | Funktionsbevaring kabelspecifik bærekonstruktion |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | Klik-fastgørelse |
| Produktserie | GRM-serie |
Belastninger
| Støtteafstand 1,0m | 0,35 kN/m |
|---|---|
| Støtteafstand 1,5m | 0,2 kN/m |
| Støtteafstand 2,0m | 0,1 kN/m |
| Støtteafstand 2,5m | 0,1 kN/m |

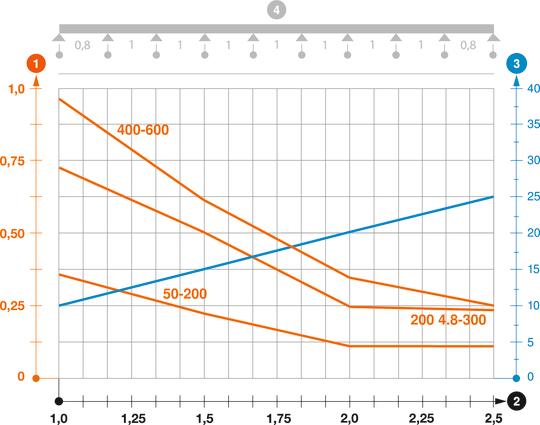

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 3,4099 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 3,4099 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Montage tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (10)
Erklæringer (4)
Certifikater (4)
Vejledninger og hjælp (3)
Produktbilleder (3)
3D-data downloads (2)
Versioner
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Effektivt tværsnit
Tråd-diameter
Vare-nr.
GRM 55 50 A4
3000
50
55
Ja
16
3,9
6001087
GRM 55 100 A4
3000
100
55
Ja
40
3,9
6001088
GRM 55 150 A4
3000
150
55
Ja
63
3,9
6001090
GRM 55 200 A4
3000
200
55
Ja
87
3,9
6001091
GRM 55 300 A4
3000
300
55
Ja
129
4,8
6001093
GRM 55 400 A4
3000
400
55
Ja
175
4,8
6001095
GRM 55 500 A4
3000
500
55
Nej
220
4,8
6001097
GRM 55 600 A4
3000
600
55
Nej
265
4,8
6001099
Bredde
Bevarelse af funktionssikkerheden ved brand
Effektivt tværsnit
Tråd-diameter
GRM 55 50 A4
Vare-nr.
6001087
Længde
3000
Bredde
50
Højde
55
Bevarelse af funktionssikkerheden ved brand
Ja
Effektivt tværsnit
16
Tråd-diameter
3,9
GRM 55 100 A4
Vare-nr.
6001088
Længde
3000
Bredde
100
Højde
55
Bevarelse af funktionssikkerheden ved brand
Ja
Effektivt tværsnit
40
Tråd-diameter
3,9
GRM 55 150 A4
Vare-nr.
6001090
Længde
3000
Bredde
150
Højde
55
Bevarelse af funktionssikkerheden ved brand
Ja
Effektivt tværsnit
63
Tråd-diameter
3,9
GRM 55 200 A4
Vare-nr.
6001091
Længde
3000
Bredde
200
Højde
55
Bevarelse af funktionssikkerheden ved brand
Ja
Effektivt tværsnit
87
Tråd-diameter
3,9
GRM 55 300 A4
Vare-nr.
6001093
Længde
3000
Bredde
300
Højde
55
Bevarelse af funktionssikkerheden ved brand
Ja
Effektivt tværsnit
129
Tråd-diameter
4,8
GRM 55 400 A4
Vare-nr.
6001095
Længde
3000
Bredde
400
Højde
55
Bevarelse af funktionssikkerheden ved brand
Ja
Effektivt tværsnit
175
Tråd-diameter
4,8
GRM 55 500 A4
Vare-nr.
6001097
Længde
3000
Bredde
500
Højde
55
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
220
Tråd-diameter
4,8
GRM 55 600 A4
Vare-nr.
6001099
Længde
3000
Bredde
600
Højde
55
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
265
Tråd-diameter
4,8
