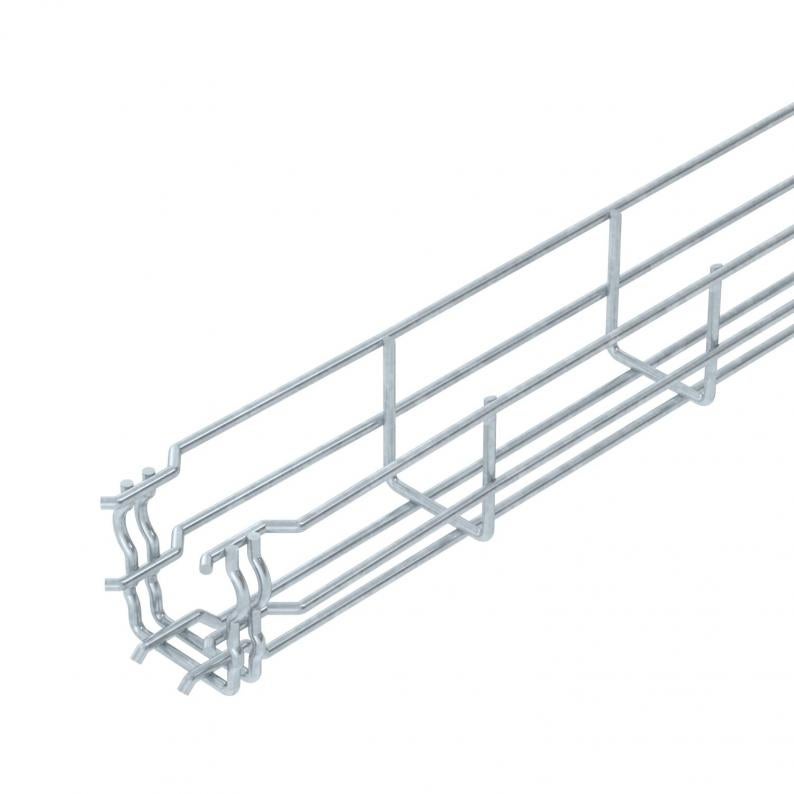

Gitterbakke GR-Magic® 55 FT
Type GRM 55 50 FT
Vare-nr. 6001415
EAN 4012195430940
Vare-nr. / Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Effektivt tværsnit
Tråd-diameter
min. salgsenhed: 3 m
3m
m
Beskrivelse
Gitterbakke med tilpasset beslag i sidehøjden 55 mm.
Magnetisk skærmdæmpning uden dæksel 15 dB, med låg 25 dB.
Præcise oplysninger om UL-klassificering findes i den respektive godkendelse.
Magnetisk skærmdæmpning uden dæksel 15 dB, med låg 25 dB.
Præcise oplysninger om UL-klassificering findes i den respektive godkendelse.
Til gitterbakken kræves ingen ekstra samlekomponenter, de skal blot stikkes ind i hinanden. Maskebredden er 50 x 100 mm (med undtagelse af GRM 55/50 = 20 x 100 mm).
Tekniske data
Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 50 mm |
| Højde | 55 mm |
| Mål B | 52 mm |
| Mål H | 58 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Ja |
|---|---|
| Model forbindelser | integreret beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 16 cm² |
| Rustfrit stål, bejdset | Nej |
| Effektivt tværsnit | 1600 mm² |
| Integreret skillevæg | Uden |
| Skruefri forbindelse | Ja |
| Profilform | U-form |
| ROHS-medholdelig | Ja |
| Tråd-diameter | 3,9 mm |
| Dimension | 55x50x3000 |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Brandsikring | Funktionsbevaring kabelspecifik bærekonstruktion |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | Klik-fastgørelse |
| Produktserie | GRM-serie |
Belastninger
| Støtteafstand 1,0m | 0,35 kN/m |
|---|---|
| Støtteafstand 1,5m | 0,2 kN/m |
| Støtteafstand 2,0m | 0,1 kN/m |
| Støtteafstand 2,5m | 0,1 kN/m |

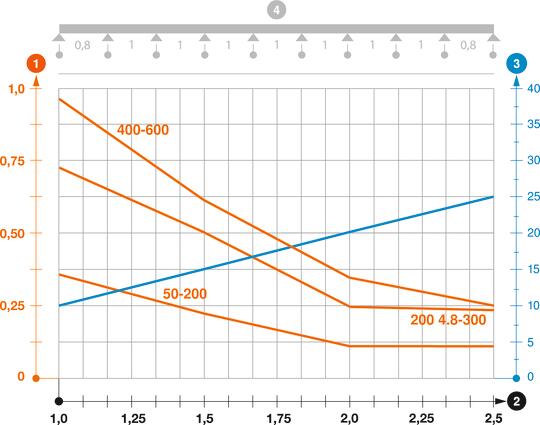

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 1,4752 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 1,4752 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Montage tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (9)
Erklæringer (4)
Certifikater (6)
Vejledninger og hjælp (3)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Effektivt tværsnit
Tråd-diameter
Vare-nr.
GRM 55 50 FT
3000
50
55
Ja
16
3,9
6001415
GRM 55 100 FT
3000
100
55
Ja
40
3,9
6001416
GRM 55 150 FT
3000
150
55
Ja
63
3,9
6001418
GRM 55 200 FT
3000
200
55
Ja
87
3,9
6001420

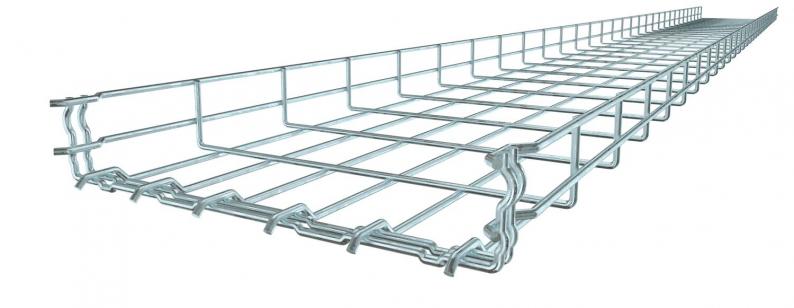

GRM 55 300 FT
3000
300
55
Ja
129
4,8
6001424
GRM 55 400 FT
3000
400
55
Ja
175
4,8
6001428
GRM 55 500 FT
3000
500
55
Nej
220
4,8
6001432
GRM 55 600 FT
3000
600
55
Nej
265
4,8
6001436
