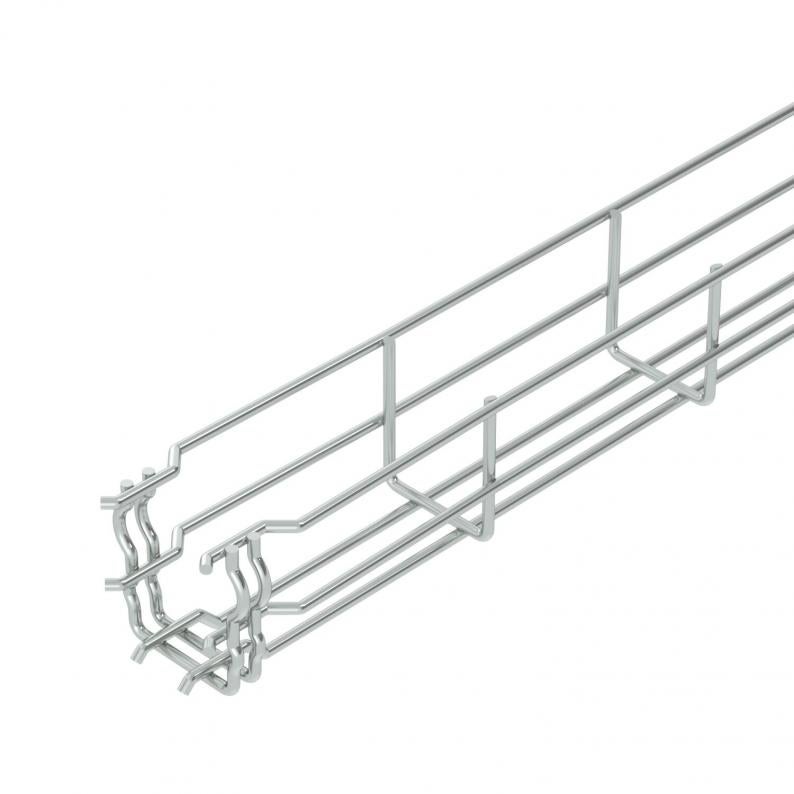

Gitterbakke GR-Magic® 55 G
min. salgsenhed: 3 m
m
Beskrivelse
Magnetisk skærmdæmpning uden dæksel 15 dB, med låg 25 dB.
Præcise oplysninger om UL-klassificering findes i den respektive godkendelse.
Til gitterbakken kræves ingen ekstra samlekomponenter, de skal blot klikkes sammen. Maskebredden er 50 x 100 mm (med undtagelse af GRM 55/50 = 20 x 100 mm).
Testet for funktionalitet i henhold til DIN 4102 del 12 (type: GRM 55200 4,8 G, GRM 55300 G, GRM 55400 G, installationsdesign og parametre i henhold til det gyldige testcertifikat).
Testet til installation over ophængte brandbeskyttelseslofter (type: GRM 55100 G, GRM 55200 G, GRM 55300 G, GRM 55400 G, brandeksponering 30 minutter, installationsdesign og parametre i henhold til brandbeskyttelsesrapporter).
Tekniske data
Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 50 mm |
| Højde | 55 mm |
| Mål B | 52 mm |
| Mål H | 58 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Ja |
|---|---|
| Model forbindelser | integreret beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 16 cm² |
| Rustfrit stål, bejdset | Nej |
| Effektivt tværsnit | 1600 mm² |
| Integreret skillevæg | Uden |
| Skruefri forbindelse | Ja |
| Profilform | U-form |
| ROHS-medholdelig | Ja |
| Tråd-diameter | 3,9 mm |
| Dimension | 55x50x3000 |
| Overflade | galvanisk forzinket |
| Materiale | Stål |
| Farve | zink |
| Brandsikring | Anvendelse brandtæppe |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | Klik-fastgørelse |
| Produktserie | GRM-serie |
Belastninger
| Støtteafstand 1,0m | 0,35 kN/m |
|---|---|
| Støtteafstand 1,5m | 0,2 kN/m |
| Støtteafstand 2,0m | 0,1 kN/m |
| Støtteafstand 2,5m | 0,1 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 1,2752 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 1,2752 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
