Gitterbakke GR-Magic® 55 med 2 skillevægge
Type GRM-2T 55 200 G
Vare-nr. 6006395
EAN 4012195438649
Vare-nr. / Type
Længde
Bredde
Højde
Effektivt tværsnit
Tråd-diameter
min. salgsenhed: 3 m
3m
m
Beskrivelse

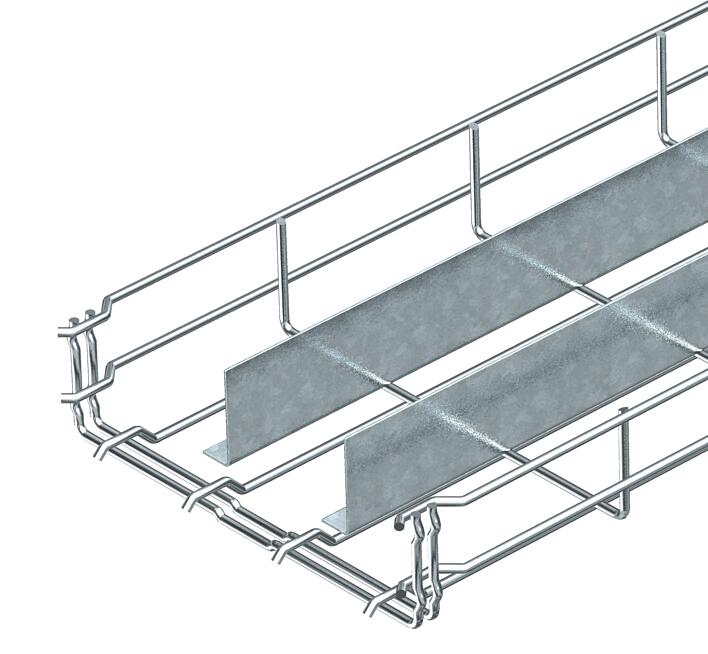

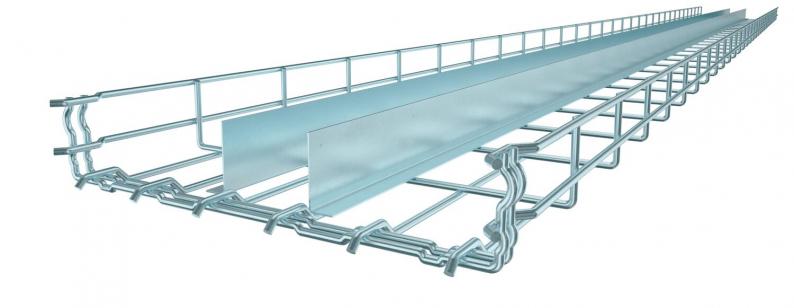

Gitterbakke med tilpasset beslag og to påsvejsede skillevægge i sidehøjden 55 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Til gitterbakken kræves ingen ekstra samlekomponenter, de skal blot stikkes ind i hinanden. Maskebredden er 50 x 100 mm.
Tekniske data
Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 55 mm |
| Mål A | 69 mm |
| Mål B | 200 mm |
| Mål I1 | 69 mm |
| Mål L2 (mm) | 69 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Model forbindelser | integreret beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 87 cm² |
| Rustfrit stål, bejdset | Nej |
| Effektivt tværsnit | 8700 mm² |
| Integreret skillevæg | to |
| Skruefri forbindelse | Ja |
| Profilform | U-form |
| ROHS-medholdelig | Ja |
| Tråd-diameter | 3,9 mm |
| Dimension | 55x200x3000 |
| Overflade | galvanisk forzinket |
| Materiale | Stål |
| Farve | zink |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | Klik-fastgørelse |
| Produktserie | GRM-serie |
Belastninger
| Støtteafstand 1,0m | 2 kN/m |
|---|---|
| Støtteafstand 1,5m | 1 kN/m |
| Støtteafstand 2,0m | 0,4 kN/m |

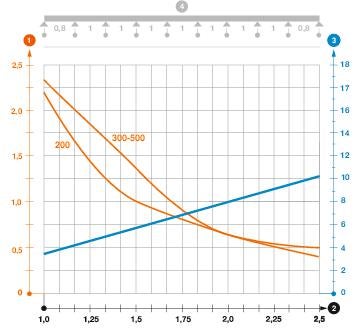

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 3,4531 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 3,4531 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
Tilbehør
Tilbehør
Montage tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (6)
Erklæringer (3)
Certifikater (4)
Vejledninger og hjælp (3)
Produktbilleder (2)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Effektivt tværsnit
Tråd-diameter
Vare-nr.
GRM-2T 55 200 G
3000
200
55
Nej
87
3,9
6006395
GRM-2T 55 300 G
3000
300
55
Nej
129
4,8
6006396
GRM-2T 55 400 G
3000
400
55
Nej
175
4,8
6006397
GRM-2T 55 500 G
3000
500
55
Nej
220
4,8
6006468
