HW hulmurs-elektronikdåse 61, lufttæt
Type HE 61-DV-L
Vare-nr. 2003826
EAN 4012196865499
Vare-nr. / Type
2003826 / HE 61-DV-L
Højde
61 mm
Fræsehuldiameter
68 mm
Antal indføringer
14
til rørdiameter
20/25 mm
min. salgsenhed: 10 Styk
10Styk
Styk
Beskrivelse

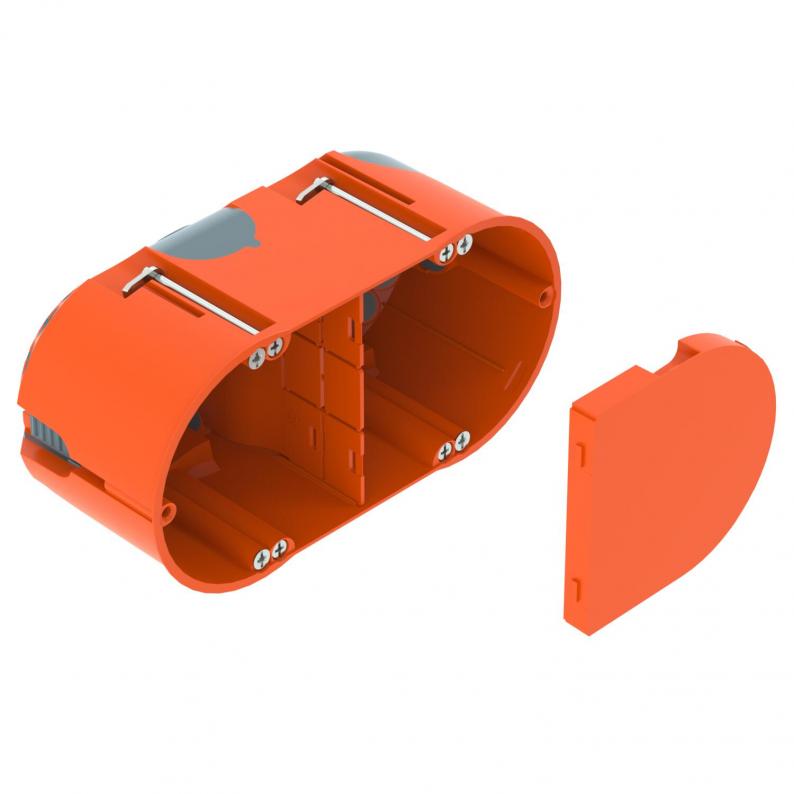

Hulmurs-elektronikdåse med membranindføringer, dæksel og skillevæg, til anvendelse i hulmure med en dybde på mindst 61 mm og en pladetykkelse på 5 - 40 mm.
• 4 kombinationsrørindføringer Ø 20 og 25 mm
• 4 indgange til NYM kabler 3 x 1,5 mm²
• 2 indgange til NYM-kabler 3 x 2,5 mm² eller 5 x 1,5 mm²
• 2 indgange til NYM-kabler 5 x 2,5 mm² eller 7 x 1,5 mm²
• Lufttæt tilslutning til andre enhedsstik via tilslutningsstykker, type ZH 11-V
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
• 4 kombinationsrørindføringer Ø 20 og 25 mm
• 4 indgange til NYM kabler 3 x 1,5 mm²
• 2 indgange til NYM-kabler 3 x 2,5 mm² eller 5 x 1,5 mm²
• 2 indgange til NYM-kabler 5 x 2,5 mm² eller 7 x 1,5 mm²
• Lufttæt tilslutning til andre enhedsstik via tilslutningsstykker, type ZH 11-V
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
Tekniske data

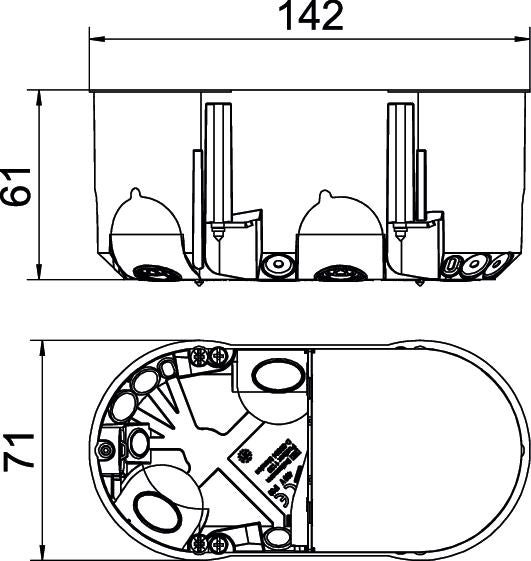

Dimensioner
| Længde | 142 mm |
|---|---|
| Bredde | 71 mm |
| Højde | 61 mm |
Teknisk data
| Slagfast | Nej |
|---|---|
| Antal anvendelser | 2 |
| Fræsehuldiameter | 68 mm |
| Egnet til pladetykkelse min. | 5 mm |
| Egnet til pladetykkelse maks. | 40 mm |
| Komponentskrueafstand | 61 mm |
| Halogenfri | Ja |
| Antal indføringer | 14 |
| Fastgørelse af enheder | Skruer |
| Kapslingsklasse | IP30 |
| Husgennemføringens type | Indføringsmembran |
| til rørdiameter | 20/25 mm |
| Med skruer | Ja |
| Lufttæt | Ja |
| Studs | Samlestuds |
| Nominelt tværsnit min. | 1,5 mm² |
| Nominelt tværsnit maks. | 2,5 mm² |
| Form | Oval |
| Låg | orange |
| Dækselfastgørelse | oplåsende |
| ROHS-medholdelig | Ja |
| Brandhæmmede | iht. VDE 0471/IEC 60695-2-11, testtemperatur 850 °C |
| Kombi-indføringer Ø 20 / 25 mm | 4 |
| Ledningsindføringer 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Ledningsindføringer 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Ledningsindføringer 3 x 1,5 mm² | 4 |
| Ledningsindføringer til lavspænding | 2 |
| Dimension | 142x71 |
| Materiale | Polypropylen / termoplastisk elastomer |
| Farve | orange / grå |
| Dimensioneringsspænding | 400 V |
| Produktserie | WIN-serie |
Miljødata
| Emballage udelukkende af genbrugspap | ja |
|---|
| CO2 fodaftryk (GWP) fra vugge til port | 0,2004 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 0,2004 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
