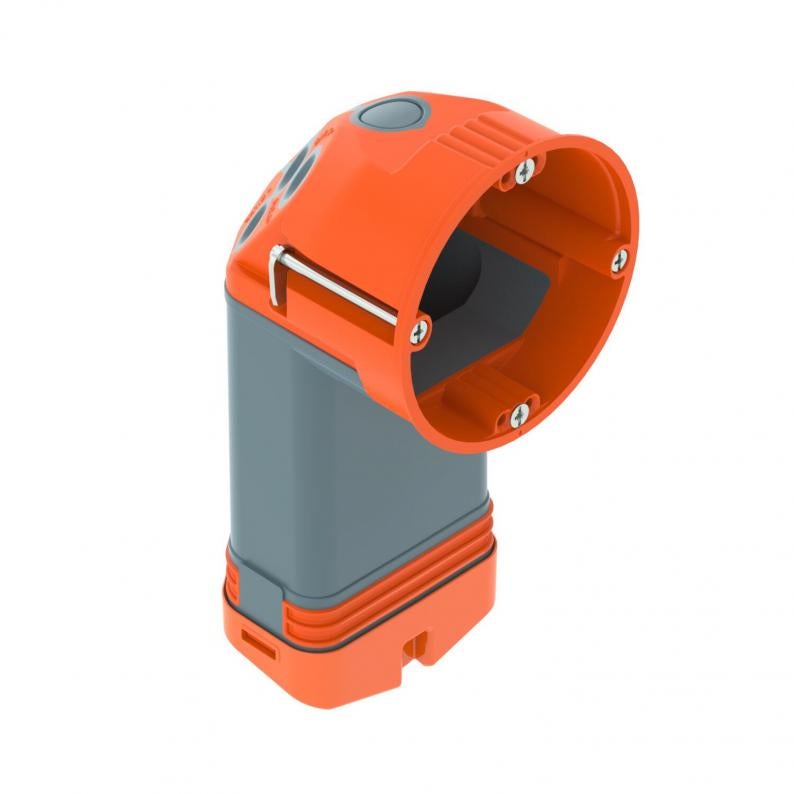

HW hulmurs-elektronikdåse 74, lufttæt
Type HE 74-L
Vare-nr. 2003828
EAN 4012197276676
Vare-nr. / Type
2003828 / HE 74-L
Højde
77 mm
Fræsehuldiameter
68 mm
Diameter
68 mm
Antal indføringer
8
til rørdiameter
20/25 mm
min. salgsenhed: 10 Styk
10Styk
Styk
Beskrivelse
Hulmurs-dåse med membranindføringer og ekstra ledningsrum, til anvendelse i hulmure med en dybde på mindst 75 mm og en pladetykkelse på 5 - 35 mm.
• 2 x 3 Schraubdome
• Geräteschrauben, Klemmlaschen
• 2 Einführungen für NYM-Leitungen 3 x 1,5 mm²
• 2 Einführungen für NYM-Leitungen 3 x 2,5 mm² oder 5 x 1,5 mm²
• 2 Einführungen für NYM-Leitungen 5 x 2,5 mm² oder 7 x 1,5 mm²
• 2 Kombi-Rohreinführung Ø 20 und 25 mm im Bodenbereich des Verdrahtungsraums
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
• 2 x 3 Schraubdome
• Geräteschrauben, Klemmlaschen
• 2 Einführungen für NYM-Leitungen 3 x 1,5 mm²
• 2 Einführungen für NYM-Leitungen 3 x 2,5 mm² oder 5 x 1,5 mm²
• 2 Einführungen für NYM-Leitungen 5 x 2,5 mm² oder 7 x 1,5 mm²
• 2 Kombi-Rohreinführung Ø 20 und 25 mm im Bodenbereich des Verdrahtungsraums
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
Tekniske data

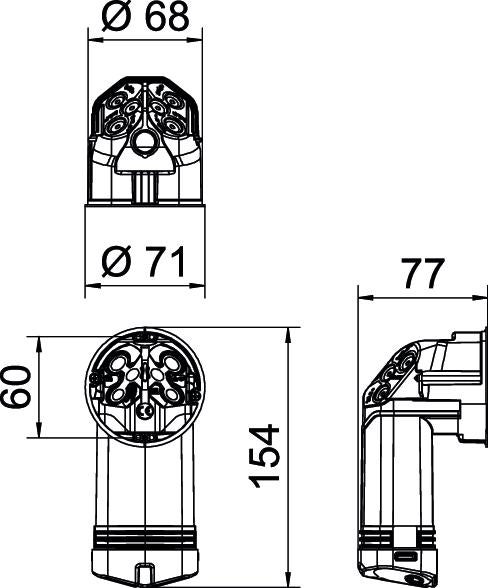

Dimensioner
| Længde | 154 mm |
|---|---|
| Bredde | 71 mm |
| Højde | 77 mm |
Teknisk data
| Slagfast | Nej |
|---|---|
| Antal anvendelser | 1 |
| Fræsehuldiameter | 68 mm |
| Egnet til pladetykkelse min. | 5 mm |
| Egnet til pladetykkelse maks. | 35 mm |
| Dækselskrueafstand | 61 mm |
| Diameter | 68 mm |
| Halogenfri | Ja |
| Antal indføringer | 8 |
| Fastgørelse af enheder | Skruer |
| Kapslingsklasse | IP30 |
| Husgennemføringens type | Indføringsmembran |
| til rørdiameter | 20/25 mm |
| Med skruer | Ja |
| Lufttæt | Ja |
| Studs | Samlestuds |
| Nominelt tværsnit min. | 1,5 mm² |
| Nominelt tværsnit maks. | 2,5 mm² |
| Form | Øvrige |
| Dækselfastgørelse | Skruer |
| ROHS-medholdelig | Ja |
| Brandhæmmede | iht. VDE 0471/IEC 60695-2-11, testtemperatur 850 °C |
| Kombi-indføringer Ø 20 / 25 mm | 2 |
| Ledningsindføringer 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Ledningsindføringer 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Ledningsindføringer 3 x 1,5 mm² | 2 |
| Materiale | Polypropylen / termoplastisk elastomer |
| Farve | orange / grå |
| Dimensioneringsspænding | 400 V |
| Produktserie | WIN-serie |
Miljødata
| Emballage udelukkende af genbrugspap | ja |
|---|
| CO2 fodaftryk (GWP) fra vugge til port | 0,2212 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 0,2212 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
