isCon®-afleder Professional Plus i sort
Type isCon Pro+ 75 SW
Vare-nr. 5408004
EAN 4012195674627
Vare-nr. / Type
Diameter
Tværsnit
Normalring (ca. m)
min. salgsenhed: 100 m
100m
m
Beskrivelse
Oplysninger vedrørende lægning af OBO isCon®-ledningen findes i monteringsvejledningen.
• højspændingsfast, isoleret afleder
• uden overfladeafladning
• ekstra mekanisk beskyttelse (sort beskyttelseskappe)
• for overholdelse af adskillelsesafstanden iht. IEC 62305 (VDE 0185-305-3)
• testet i overensstemmelse med IEC/EN 62561-1 (VDE 0185-561-1) med H1/150 kA
• ækvivalent adskillelsesafstand se ≤ 0,75 m (luft) og se ≤ 1,5 m (fast materiale)
• testet iht. IEC TS 62561-8
• halogenfri
• brandbelastning 4,3 kWh/m
• må anvendes i eksplosionsfarlige områder EX-zone 1/2 og 21/22
under overholdelse af den aktuelle monteringsvejledning
• højspændingsfast, isoleret afleder
• uden overfladeafladning
• ekstra mekanisk beskyttelse (sort beskyttelseskappe)
• for overholdelse af adskillelsesafstanden iht. IEC 62305 (VDE 0185-305-3)
• testet i overensstemmelse med IEC/EN 62561-1 (VDE 0185-561-1) med H1/150 kA
• ækvivalent adskillelsesafstand se ≤ 0,75 m (luft) og se ≤ 1,5 m (fast materiale)
• testet iht. IEC TS 62561-8
• halogenfri
• brandbelastning 4,3 kWh/m
• må anvendes i eksplosionsfarlige områder EX-zone 1/2 og 21/22
under overholdelse af den aktuelle monteringsvejledning
Tekniske data
Dimensioner
| Længde | 100000 mm |
|---|
Teknisk data

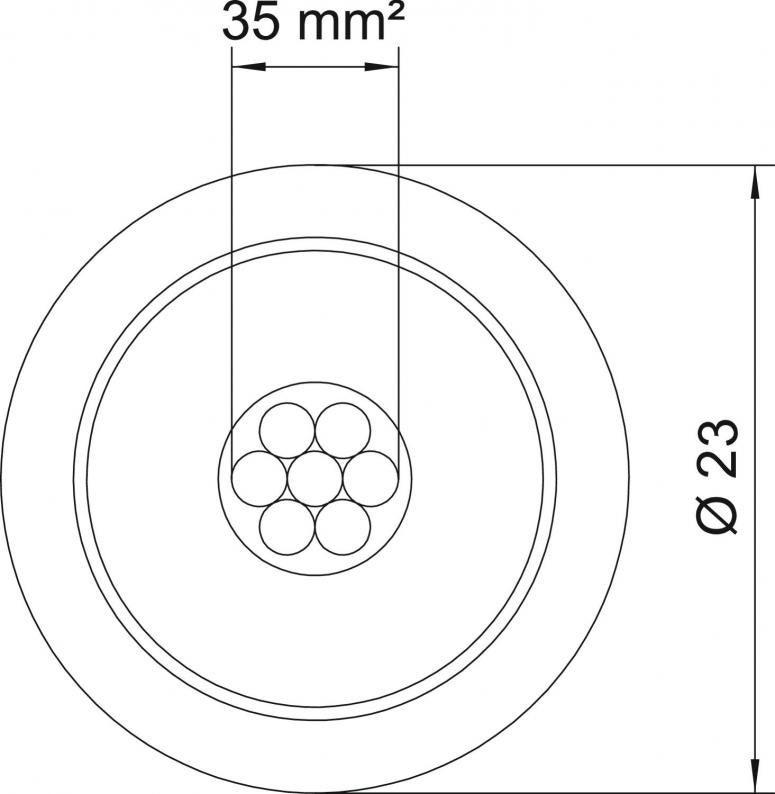

| Diameter | 23 mm |
|---|---|
| Højspændingsfast isoleret model | Ja |
| Antal enkelttråde | 7 |
| Materiale-egenskab | Øvrige |
| Materiale-kappe | EVA |
| ækvivalent adskillelsesafstand s(e)/m (i luft) | 0,75 |
| ROHS-medholdelig | Ja |
| Tværsnit | 35 mm² |
| Normalring (ca. m) | 100 |
| Dimension | Ø23mm |
| Farve | Sort |
| Length tolerance ± | 5 % |
| Produktserie | ISCON |
Tilbehør
Montage tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Vare-nr. 5408013
Afisoleringsværktøj til isCon®-aflederType
isCon stripper 2
min. salgsenhed: 1 Styk
1Styk
Styk
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (4)
Erklæringer (3)
Certifikater (3)
Vejledninger og hjælp (1)
Produktbilleder (2)
3D-data downloads (1)
Versioner
Type
Diameter
ækvivalent adskillelsesafstand s(e)/m (i luft)
Tværsnit
Normalring (ca. m)
Vare-nr.
isCon Pro+ 75 SW
23
0,75
35
25
5408002
isCon Pro+ 75 SW
23
0,75
35
100
5408004
isCon Pro+ 75 SW
23
0,75
35
250
5408006
Normalring
(ca. m)
isCon Pro+ 75 SW
Vare-nr.
5408002
Diameter
23
ækvivalent adskillelsesafstand s(e)/m (i luft)
0,75
Tværsnit
35
Normalring (ca. m)
25
isCon Pro+ 75 SW
Vare-nr.
5408004
Diameter
23
ækvivalent adskillelsesafstand s(e)/m (i luft)
0,75
Tværsnit
35
Normalring (ca. m)
100
isCon Pro+ 75 SW
Vare-nr.
5408006
Diameter
23
ækvivalent adskillelsesafstand s(e)/m (i luft)
0,75
Tværsnit
35
Normalring (ca. m)
250
