Kabelbakke DKS 60 FT

Type DKS 610 FT

Vare-nr. 6085326

EAN 4012196070091

Datablad (PDF)

Overensstemmelseserklæring (PDF)

REACH Overensstemmelseserklæring (PDF)

RoHS Overensstemmelseserklæring (PDF)

Vis alle versioner

Vare-nr. / Type

6085326 / DKS 610 FT

Længde

3000 mm

Bredde

100 mm

Bevarelse af funktionssikkerheden ved brand

Nej

Pladetykkelse

1 mm

Overflade

Varmgalvaniseret

Materiale

Stål

min. salgsenhed: 3 m

Beskrivelse

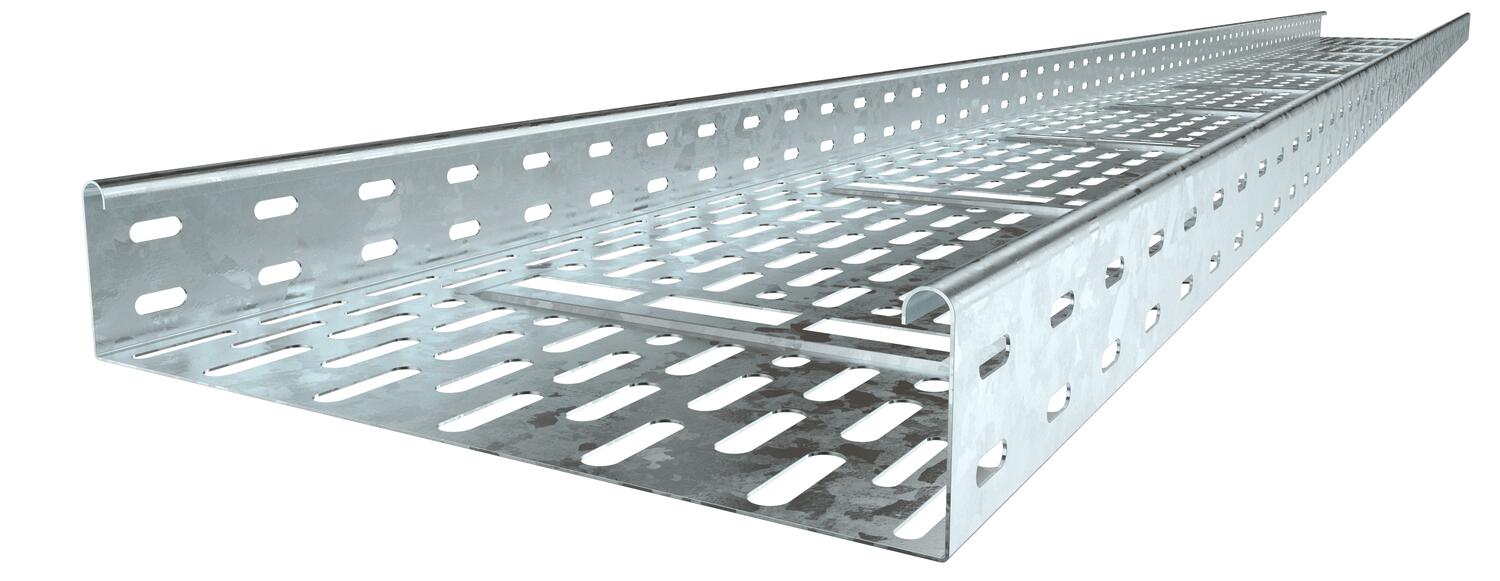

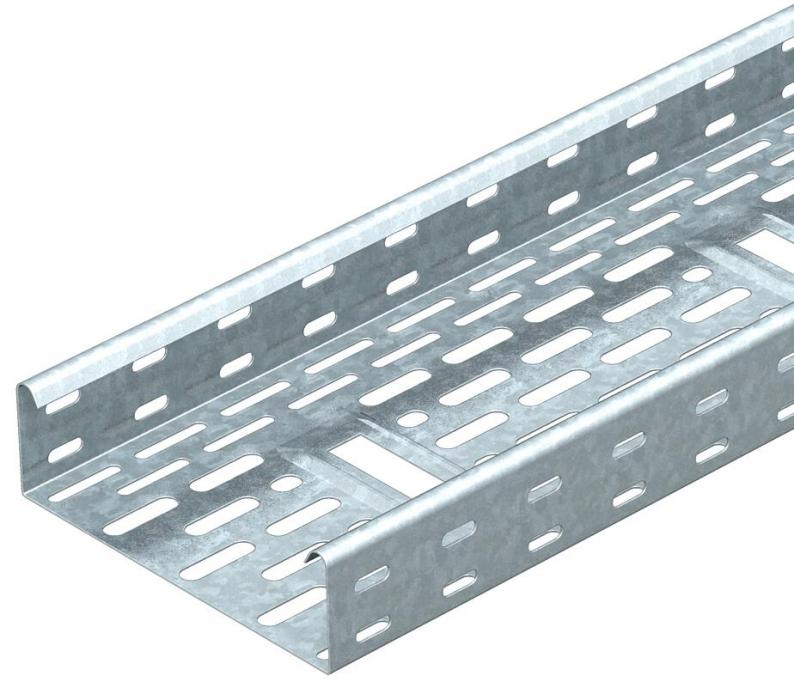

DKS 60 = perforeret kabelbakkesystem med en sidehøjde på 60 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Perforeret kabelbakkesystem iht. VdS standard 2092 med 30% hulandel til brug under sprinkleranlæg.

Bundgennemføring fra 200 mm bredde.

Koblingsbeslag skal bestilles separat.

Tekniske data

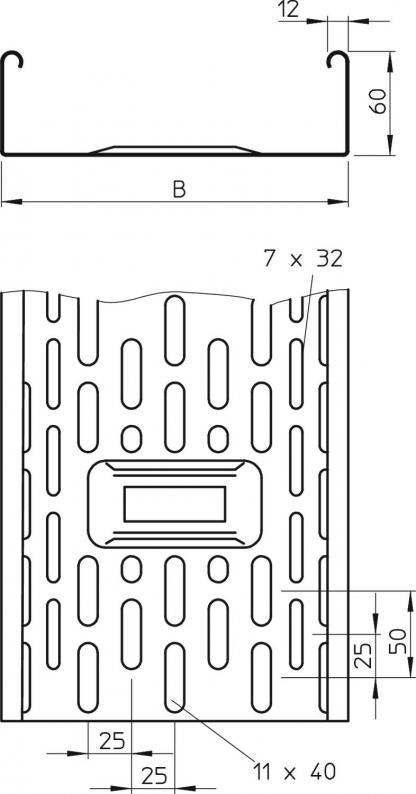

Dimensioner

Længde	3000 mm
Bredde	100 mm
Højde	60 mm
Mål B	100 mm

Teknisk data

Bevarelse af funktionssikkerheden ved brand	Nej
Sidehuller	Ja
Model forbindelser	uden beslag
Udførelse til store afstande	Nej
Effektivt tværsnit	58 cm²
Rustfrit stål, bejdset	Nej
Pladetykkelse	1 mm
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Effektivt tværsnit	5800 mm²
Med overdel	Nej
Dimension	60 x 100
ROHS-medholdelig	Ja
Bundperforering	1
Dimension	60x100x3000
Overflade	Varmgalvaniseret
Materiale	Stål
Farve	zink
Anvendelse sprinkleranlæg	Ja
Belastningstype iht. IEC 61537	Type II
Forbindelsestype kabelbæresystem	skruet
Produktserie	DKS-serie

Belastninger

Støtteafstand 1,5m	1,75 kN/m
Støtteafstand 2,0m	0,95 kN/m
Støtteafstand 2,5m	0,5 kN/m
Støtteafstand 3,0m	0,4 kN/m

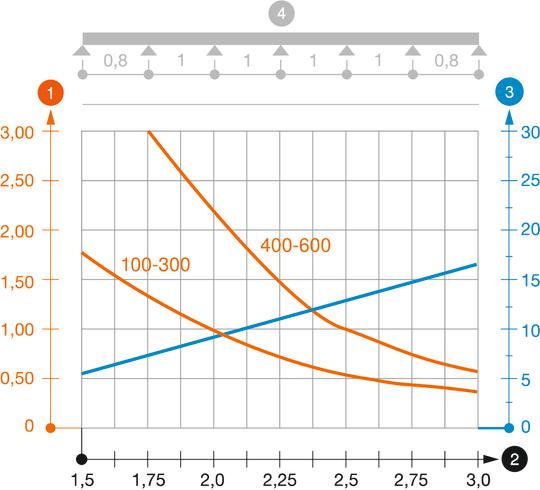

Belastningsdiagram kabelbakke type DKS 60

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning

Støttebredde i m

Vangenedbøjning i mm ved tilladt kN/m

Belastningsskema ved prøvningsmetoden

Belastningskurve med kabelbakke-/kabelstigebredde i mm

Vangenedbøjningskurve alt efter støttebredde

Miljødata

CO2 fodaftryk (GWP) fra vugge til port	4,3682 kg CO2e / 1 meter
CO₂ Footprint (GWP)	4,3682 kg CO₂e
Beregningsdato CO2-værdi	2025-05-14T00:00:00.000+0200
Declared Unit	Meter
Declared Unit Quantity	1

EPD Verified	ja
Udløbsdato EPD	10.07.2029
Deklarationsnummer EPD	EPD-KTO-17.0
EPD-standard / LCA-standard (normer)	DIN EN ISO 14025,EN 15804 + A2
