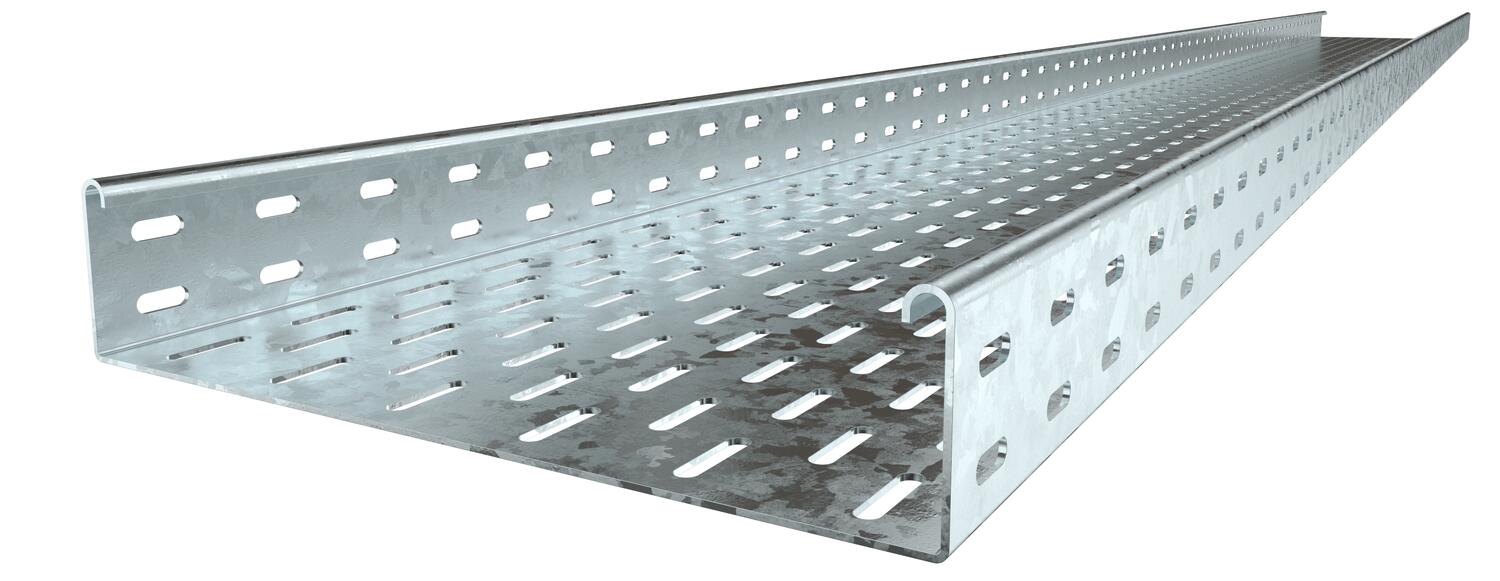

Kabelbakke EKS 60 FT
Type EKS 620 FT
Vare-nr. 6056792
EAN 4012196333738
Vare-nr. / Type
Længde
Bredde
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse
EKS 60 = ekstra kraftigt kabelbakkesystem med en sidehøjde på 60 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Længdebeslag skal - uanset udførelse - bestilles separat i passende antal.
Tekniske data

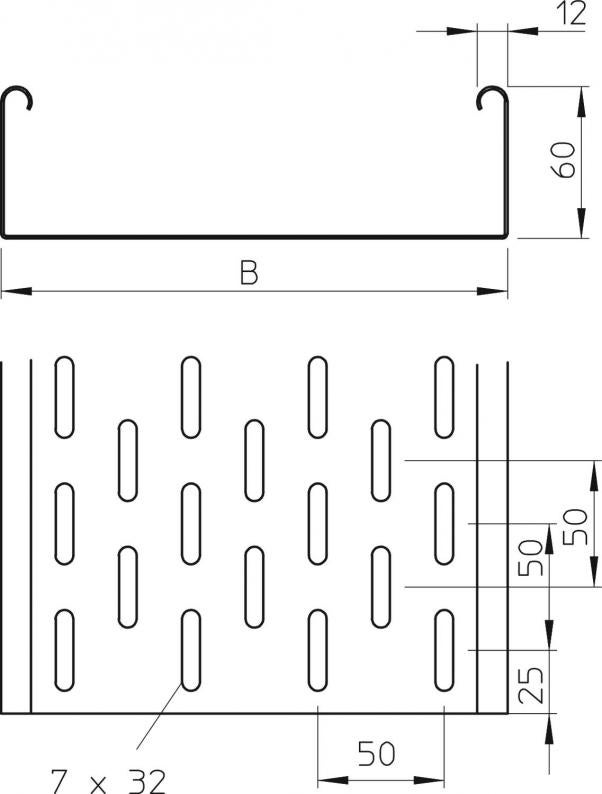

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 60 mm |
| Mål B | 200 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 118 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 2 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 11800 mm² |
| Med overdel | Nej |
| Dimension | 60 x 200 |
| ROHS-medholdelig | Ja |
| Dimension | 60x200x3000 |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | EKS-serie |
Belastninger
| Støtteafstand 1,5m | 3,3 kN/m |
|---|---|
| Støtteafstand 2,0m | 2,2 kN/m |
| Støtteafstand 2,5m | 1,6 kN/m |
| Støtteafstand 3,0m | 0,95 kN/m |

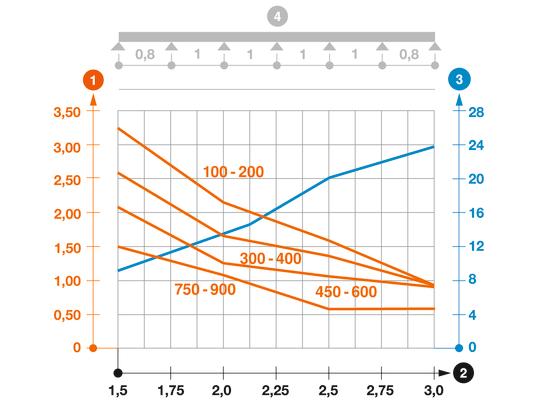

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 11,1475 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 11,1475 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (2)
Erklæringer (5)
Vejledninger og hjælp (3)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Vare-nr.
EKS 610 FT
3000
100
Nej
2
Varmgalvaniseret
Stål
6056776
EKS 620 FT
3000
200
Nej
2
Varmgalvaniseret
Stål
6056792
EKS 630 FT
3000
300
Nej
2
Varmgalvaniseret
Stål
6056806
EKS 640 FT
3000
400
Nej
2
Varmgalvaniseret
Stål
6056970
EKS 650 FT
3000
500
Nej
2
Varmgalvaniseret
Stål
6056989
EKS 660 FT
3000
600
Nej
2
Varmgalvaniseret
Stål
6056997
Bredde
EKS 610 FT
Vare-nr.
6056776
Længde
3000
Bredde
100
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
Overflade
Varmgalvaniseret
Materiale
Stål
EKS 620 FT
Vare-nr.
6056792
Længde
3000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
Overflade
Varmgalvaniseret
Materiale
Stål
EKS 630 FT
Vare-nr.
6056806
Længde
3000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
Overflade
Varmgalvaniseret
Materiale
Stål
EKS 640 FT
Vare-nr.
6056970
Længde
3000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
Overflade
Varmgalvaniseret
Materiale
Stål
EKS 650 FT
Vare-nr.
6056989
Længde
3000
Bredde
500
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
Overflade
Varmgalvaniseret
Materiale
Stål
EKS 660 FT
Vare-nr.
6056997
Længde
3000
Bredde
600
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
Overflade
Varmgalvaniseret
Materiale
Stål
