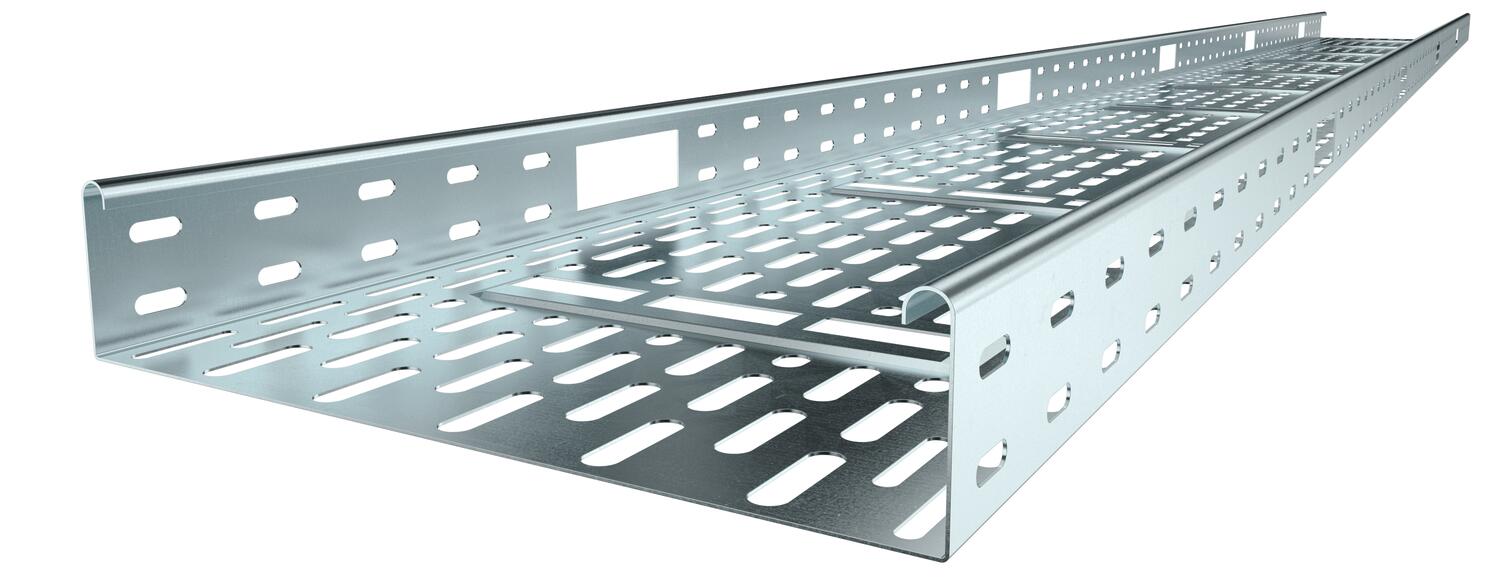

Kabelbakke IKS 60 FS
Type IKS 630 FS
Vare-nr. 6087140
EAN 4012196335114
Vare-nr. / Type
Længde
Bredde
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse
IKS 60 = installationskabelbakkesystem med 60 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

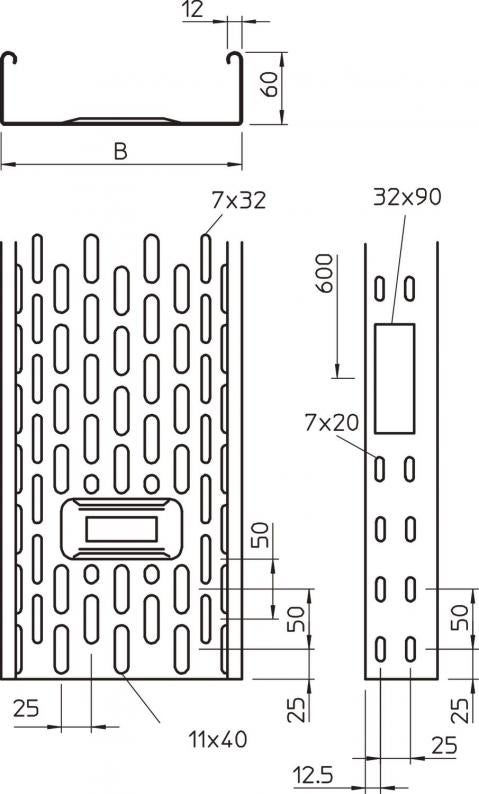

Perforeret kabelbakkesystem iht. VdS standard 2092 med 30% perforering til brug under sprinkleranlæg. Bundgennemføring fra 200 mm bredde. Forskudte sidehuller for hver 300 mm.
Koblingsbeslag skal bestilles separat.
Tekniske data
Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 300 mm |
| Højde | 60 mm |
| Mål B | 300 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 178 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 17800 mm² |
| Med overdel | Nej |
| Dimension | 60 x 300 |
| ROHS-medholdelig | Ja |
| Dimension | 60x300x3000 |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Anvendelse sprinkleranlæg | Ja |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | IKS-serie |
Belastninger
| Støtteafstand 1,0m | 0,9 kN/m |
|---|---|
| Støtteafstand 1,5m | 0,65 kN/m |
| Støtteafstand 2,0m | 0,5 kN/m |
| Støtteafstand 2,5m | 0,35 kN/m |

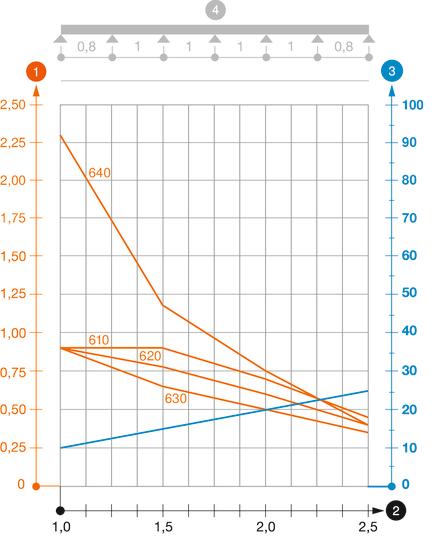

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 7,8472 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 7,8472 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
