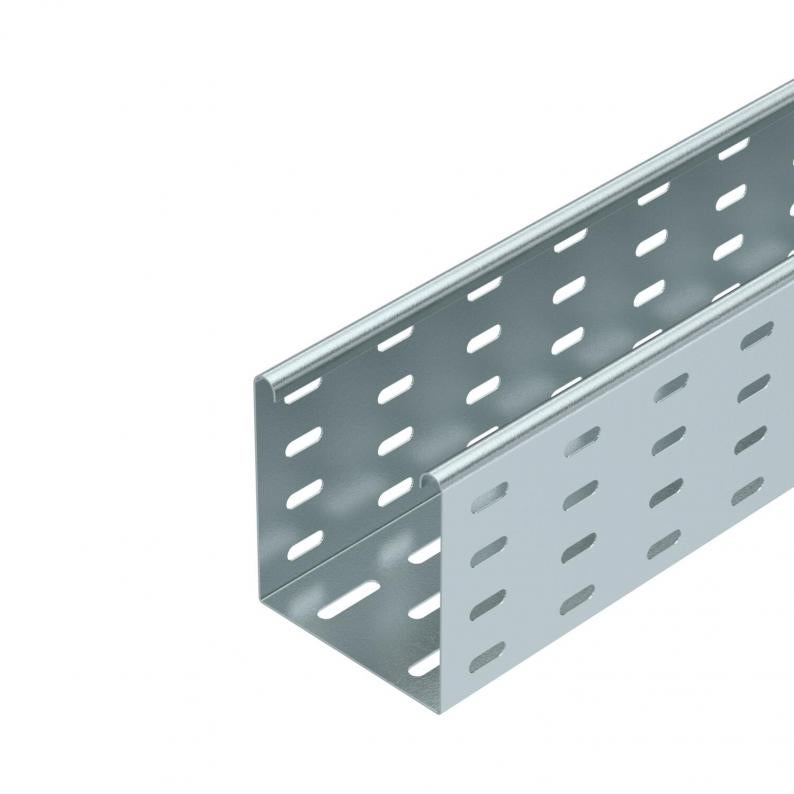

Kabelbakke MKS 110 FS
Type MKS 110 FS
Vare-nr. 6060102
EAN 4012196061815
Vare-nr. / Type
Længde
Bredde
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse
MKS 110 = middelkraftigt kabelbakkesystem med 110 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Tekniske data

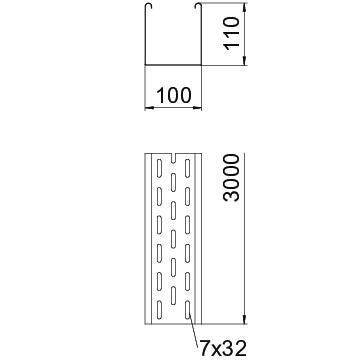

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 110 mm |
| Mål W | 100 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 108 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 10800 mm² |
| Med overdel | Nej |
| Dimension | 110 x 100 |
| ROHS-medholdelig | Ja |
| Dimension | 110x100x3000 |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | MKS-serie |
Belastninger
| Støtteafstand 1,5m | 1,85 kN/m |
|---|---|
| Støtteafstand 2,0m | 1,3 kN/m |
| Støtteafstand 2,5m | 0,75 kN/m |
| Støtteafstand 3,0m | 0,6 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 6,6785 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 6,6785 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Vare-nr. 6067131
Længde- og vinkelforbindelse 110 FSType
RLVL 110 FS
min. salgsenhed: 10 Styk
10Styk
Styk
Downloads
0 valgt
Datablad (1)
Erklæringer (5)
Vejledninger og hjælp (3)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Vare-nr.
MKS 110 FS
3000
100
Nej
1
båndgalvaniseret
Stål
6060102
MKS 120 FS
3000
200
Nej
1
båndgalvaniseret
Stål
6060196

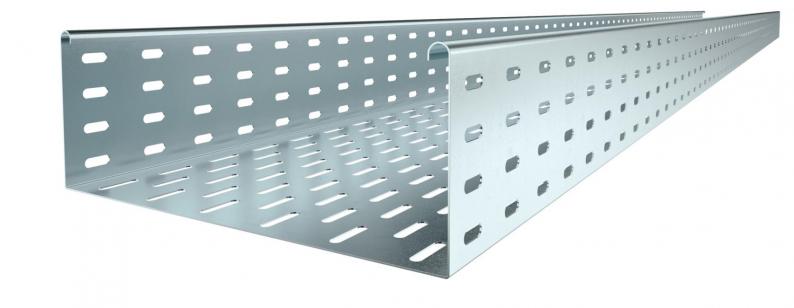

MKS 130 FS
3000
300
Nej
1
båndgalvaniseret
Stål
6060307
MKS 140 FS
3000
400
Nej
1
båndgalvaniseret
Stål
6060404
MKS 150 FS
3000
500
Nej
1
båndgalvaniseret
Stål
6060412
