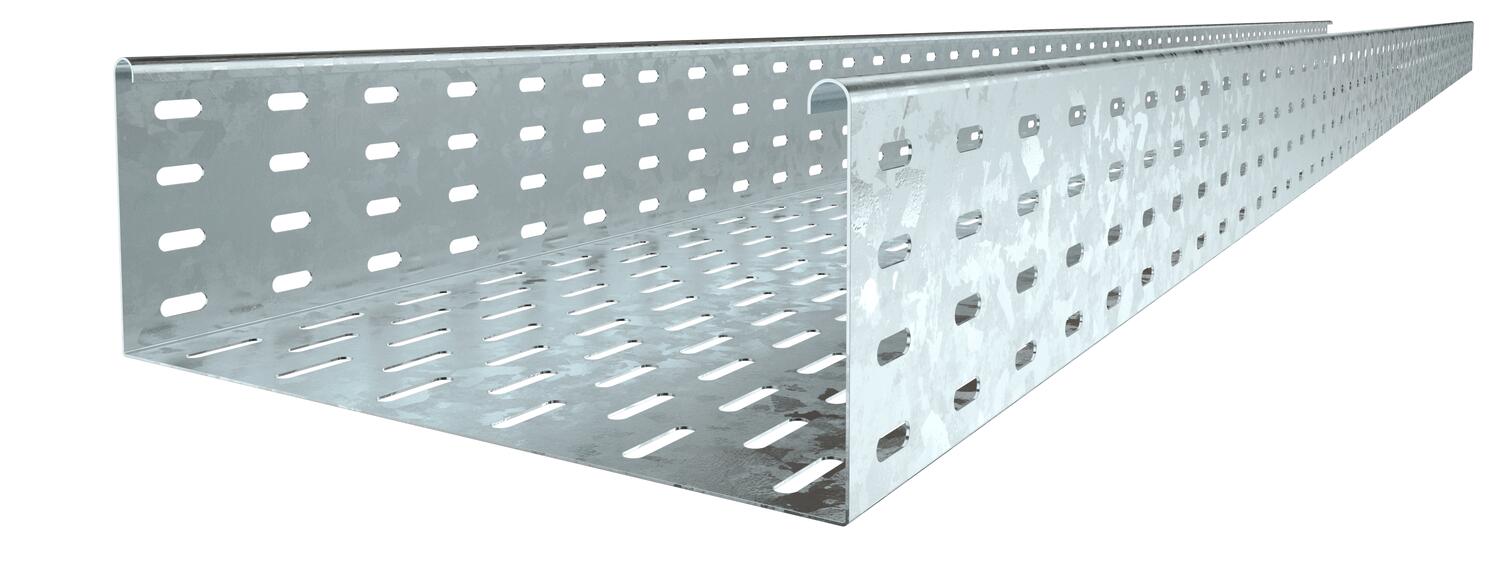

Kabelbakke MKS 110 FT
Type MKS 110 FT
Vare-nr. 6060609
EAN 4012196392292
Vare-nr. / Type
Længde
Bredde
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse
MKS 110 = middelkraftigt kabelbakkesystem med 110 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Kabelbakken fastgøres på konsollen ved hjælp af skruer type FRS M6 x 12.
Tekniske data

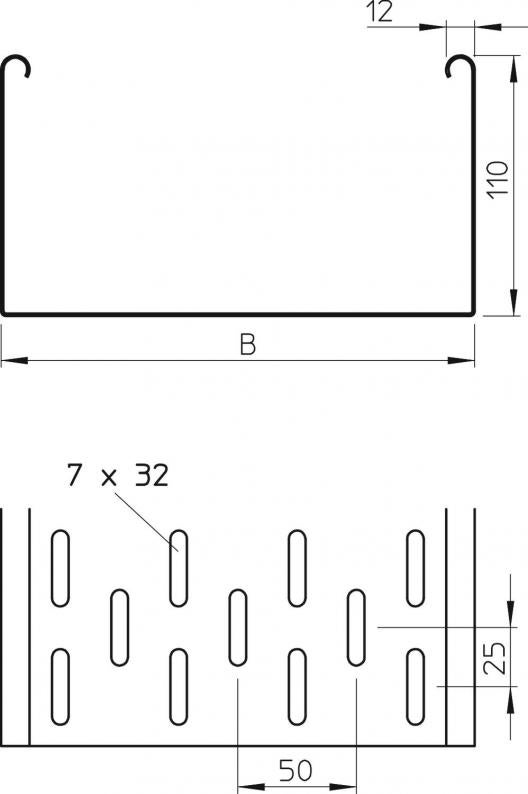

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 110 mm |
| Mål B | 100 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 110 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 11000 mm² |
| Med overdel | Nej |
| ROHS-medholdelig | Ja |
| Dimension | 110x100x3000 |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | MKS-serie |
Belastninger
| Støtteafstand 1,5m | 1,85 kN/m |
|---|---|
| Støtteafstand 2,0m | 1,3 kN/m |
| Støtteafstand 2,5m | 0,75 kN/m |
| Støtteafstand 3,0m | 0,6 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 6,2228 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 6,2228 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Vare-nr. 6067913
Længde- og vinkelforbindelse 110 FTType
RLVL 110 FT
min. salgsenhed: 10 Styk
10Styk
Styk
Downloads
0 valgt
Datablad (1)
Erklæringer (5)
Vejledninger og hjælp (3)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Vare-nr.
MKS 110 FT
3000
100
Nej
1
Varmgalvaniseret
Stål
6060609
MKS 120 FT
3000
200
Nej
1
Varmgalvaniseret
Stål
6060625
MKS 130 FT
3000
300
Nej
1
Varmgalvaniseret
Stål
6060641
MKS 140 FT
3000
400
Nej
1
Varmgalvaniseret
Stål
6060676
Bredde
MKS 110 FT
Vare-nr.
6060609
Længde
3000
Bredde
100
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
Varmgalvaniseret
Materiale
Stål
MKS 120 FT
Vare-nr.
6060625
Længde
3000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
Varmgalvaniseret
Materiale
Stål
MKS 130 FT
Vare-nr.
6060641
Længde
3000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
Varmgalvaniseret
Materiale
Stål
MKS 140 FT
Vare-nr.
6060676
Længde
3000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
Varmgalvaniseret
Materiale
Stål
