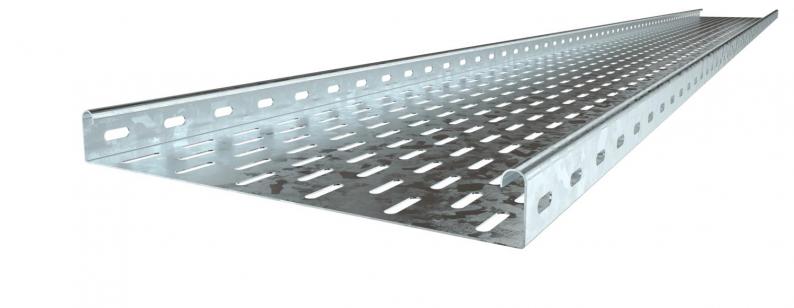

Kabelbakke MKS 35 FT
Type MKS 320 FT
Vare-nr. 6053203
EAN 4012196059355
Vare-nr. / Type
Længde
Bredde
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse
MKS 35 = middelkraftigt kabelbakkesystem med 35 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Tekniske data
Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 35 mm |
| Mål B | 200 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 68 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 6800 mm² |
| Med overdel | Nej |
| Dimension | 35 x 200 |
| ROHS-medholdelig | Ja |
| Dimension | 35x200x3000 |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | MKS-serie |
Belastninger
| Støtteafstand 1,0m | 1,1 kN/m |
|---|---|
| Støtteafstand 1,5m | 0,5 kN/m |
| Støtteafstand 2,0m | 0,3 kN/m |
| Støtteafstand 2,5m | 0,3 kN/m |
| Støtteafstand 3,0m | 0,2 kN/m |

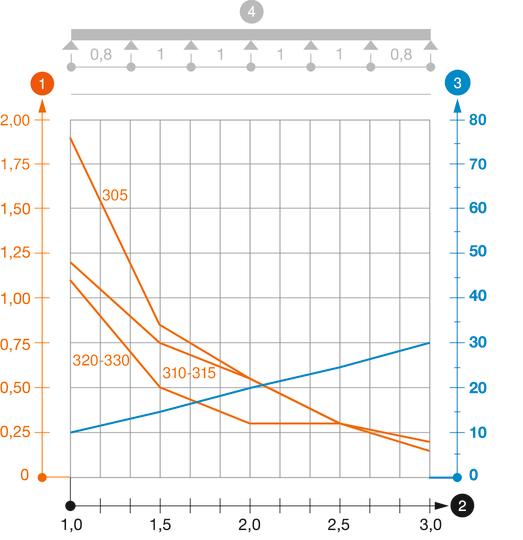

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 5,313 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 5,313 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (3)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Vare-nr.
MKS 320 FT
3000
200
Nej
1
Varmgalvaniseret
Stål
6053203
MKS 330 FT
3000
300
Nej
1
Varmgalvaniseret
Stål
6053300
Bredde
MKS 320 FT
Vare-nr.
6053203
Længde
3000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
Varmgalvaniseret
Materiale
Stål
MKS 330 FT
Vare-nr.
6053300
Længde
3000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
Varmgalvaniseret
Materiale
Stål
