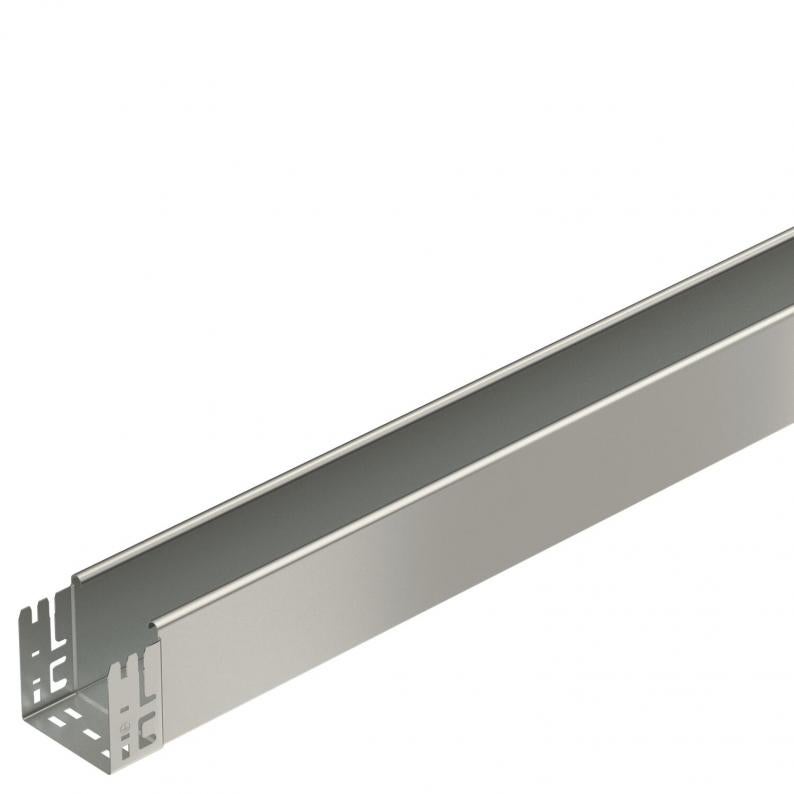

Kabelbakke MKS-Magic® 110 uperforeret A2

Kabelbakke MKS-Magic® 110 uperforeret A2

Type MKSMU 110 A2
|
Item no. 6059416
|
EAN 4012195832249
Show all variants
Item no. / Type
Længde
Bredde
Højde
Pladetykkelse

Smallest selling unit: 3 m

m

Description

Uperforeret kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • UKCA overensstemmelseserklæring
  • Miljøvaredeklaration (EPD)
  • CO₂ footprint (PCF)

Technical data

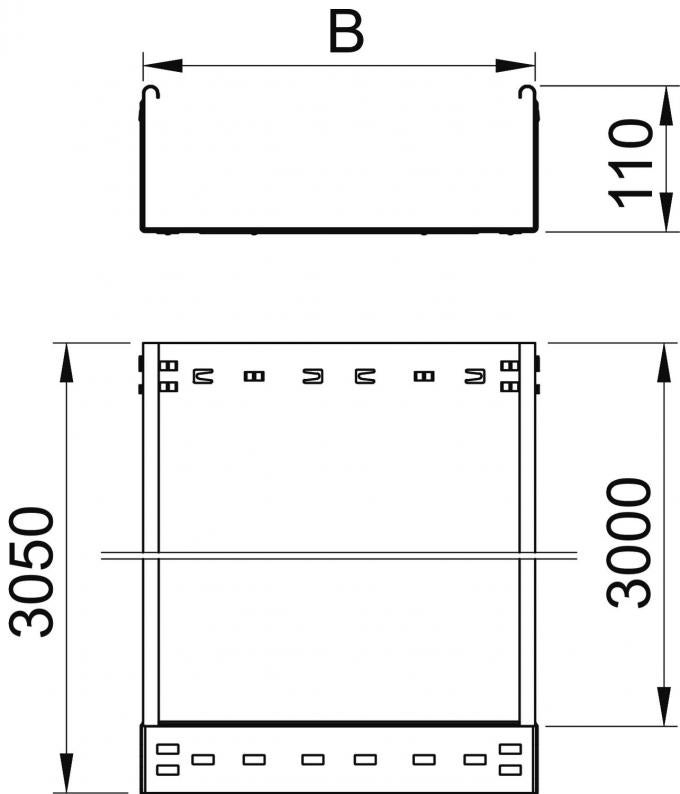

Dimensioner

Længde3050 mm
Bredde100 mm
Højde110 mm
Mål B100 mm

Teknisk data

Bevarelse af funktionssikkerheden ved brandNej
SidehullerNej
Model forbindelserintegreret beslag
Udførelse til store afstandeNej
Effektivt tværsnit108 cm²
Rustfrit stål, bejdsetNej
Pladetykkelse1 mm
Monteringshul i bundenNej
NATO-hulbilledeNej
Effektivt tværsnit10800 mm²
Med overdelNej
ROHS-medholdeligJa
Dimension110x100x3050
Overfladeblank, efterbehandlet
MaterialeRustfrit stål 1.4301
Farvespecialstål
Belastningstype iht. IEC 61537Type II
Nyttelængde3000 mm
Forbindelsestype kabelbæresystemKlik-fastgørelse
ProduktserieMKSM-serie

Belastninger

Støtteafstand 1,5m1,85 kN/m
Støtteafstand 2,0m1,3 kN/m
Støtteafstand 2,5m0,75 kN/m
Støtteafstand 3,0m0,6 kN/m

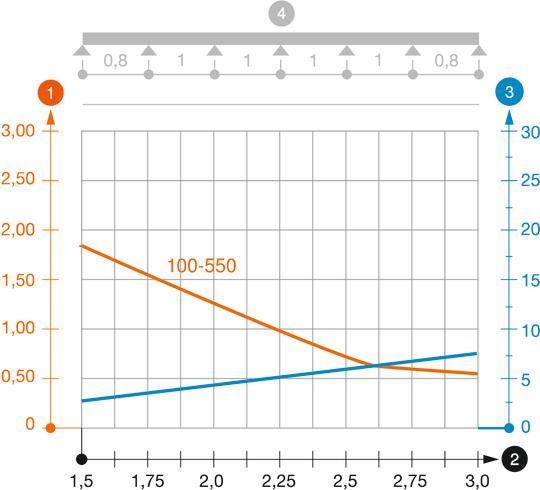

Belastningsdiagram kabelbakke type MKSMU 110

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning

Støttebredde i m

Vangenedbøjning i mm ved tilladt kN/m

Belastningsskema ved prøvningsmetoden

Belastningskurve med kabelbakke-/kabelstigebredde i mm

Vangenedbøjningskurve alt efter støttebredde

Environmental Data

EPD Verifiedja
Udløbsdato EPD10.07.2029
Deklarationsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2
CO2 fodaftryk (GWP) fra vugge til port14,4194 kg CO2e / 1 meter
CO₂ Footprint (GWP)14,4194 kg CO₂e
Beregningsdato CO2-værdi2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Meter
Declared Unit Quantity (LCA)1

Accessories

Tilbehør
Type
KTSMV 110 A2

Smallest selling unit: 1 Styk

Styk

Item no. 6036860

90° bøjning 110 A2
Type
RB 90 110 A2

Smallest selling unit: 1 Styk

Styk

Type
RAA 110 A2

Smallest selling unit: 1 Styk

Styk

Downloads

0 selected

Datablad (1)
Kataloger & brochurer (1)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (1)

Variants

Bredde
MKSMU 110 A2
Item no.
6059416
Længde
3050
Bredde
100
Højde
110
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
blank, efterbehandlet
Materiale
Rustfrit stål 1.4301
Farve
specialstål
MKSMU 120 A2
Item no.
6059420
Længde
3050
Bredde
200
Højde
110
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
blank, efterbehandlet
Materiale
Rustfrit stål 1.4301
Farve
specialstål
MKSMU 130 A2
Item no.
6059422
Længde
3050
Bredde
300
Højde
110
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
blank, efterbehandlet
Materiale
Rustfrit stål 1.4301
Farve
specialstål
MKSMU 140 A2
Item no.
6059424
Længde
3050
Bredde
400
Højde
110
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
blank, efterbehandlet
Materiale
Rustfrit stål 1.4301
Farve
specialstål
MKSMU 150 A2
Item no.
6059426
Længde
3050
Bredde
500
Højde
110
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
blank, efterbehandlet
Materiale
Rustfrit stål 1.4301
Farve
specialstål
MKSMU 160 A2
Item no.
6059428
Længde
3050
Bredde
600
Højde
110
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
blank, efterbehandlet
Materiale
Rustfrit stål 1.4301
Farve
specialstål
