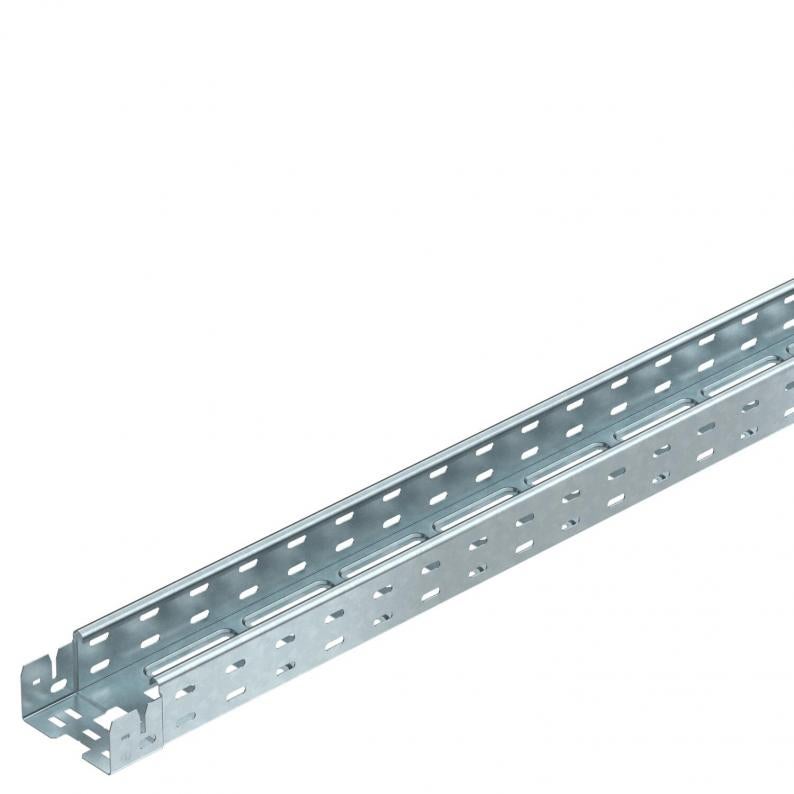

Kabelbakke MKS-Magic® 60 FT
Type MKSM 610 FT
|Item no. 6059018
|EAN 4012195830023
Item no. / Type
Længde
Bredde
Højde
Pladetykkelse
Smallest selling unit: 3 m
3m
m
Description
Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinklersystemer i henhold til VdS retningslinje 2092.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinklersystemer i henhold til VdS retningslinje 2092.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.
Technical data
Dimensioner
| Længde | 3050 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 60 mm |
| Mål y | 62 mm |
| Mål L | 30 mm |
| Mål B | 100 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | integreret beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 58 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 5800 mm² |
| Med overdel | Nej |
| ROHS-medholdelig | Ja |
| Dimension | 60x100x3050 |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Anvendelse sprinkleranlæg | Ja |
| Magnetisk skærmdæmpning med dæksel | 50 dB |
| Magnetisk skærmdæmpning uden dæksel | 20 dB |
| Belastningstype iht. IEC 61537 | Type II |
| Nyttelængde | 3000 mm |
| Forbindelsestype kabelbæresystem | Klik-fastgørelse |
| Produktserie | MKSM-serie |
Belastninger
| Støtteafstand 1,5m | 1,6 kN/m |
|---|---|
| Støtteafstand 2,0m | 1,1 kN/m |
| Støtteafstand 2,5m | 0,7 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Environmental Data
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 fodaftryk (GWP) fra vugge til port | 4,4733 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 4,4733 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Meter |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Tilbehør
Article
Type
Item no.
Amount
Item no. 6068936
Længdeforbindelses-sæt Magic DDType
KTSMV 610 DD
Smallest selling unit: 1 Styk
1Styk
Styk
Downloads
0 selected
Datablad (1)
Kataloger & brochurer (3)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (3)
Produktbilleder (2)
3D-data downloads (2)
Variants
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Farve
Item no.
MKSM 610 FT
3050
100
60
Nej
1
Varmgalvaniseret
Stål
zink
6059018
MKSM 615 FT
3050
150
60
Nej
1
Varmgalvaniseret
Stål
zink
6059020
MKSM 620 FT
3050
200
60
Nej
1
Varmgalvaniseret
Stål
zink
6059022
MKSM 630 FT
3050
300
60
Nej
1
Varmgalvaniseret
Stål
zink
6059025
MKSM 640 FT
3050
400
60
Nej
1
Varmgalvaniseret
Stål
zink
6059027
MKSM 650 FT
3050
500
60
Nej
1
Varmgalvaniseret
Stål
zink
6059029
MKSM 660 FT
3050
600
60
Nej
1
Varmgalvaniseret
Stål
zink
6059032
