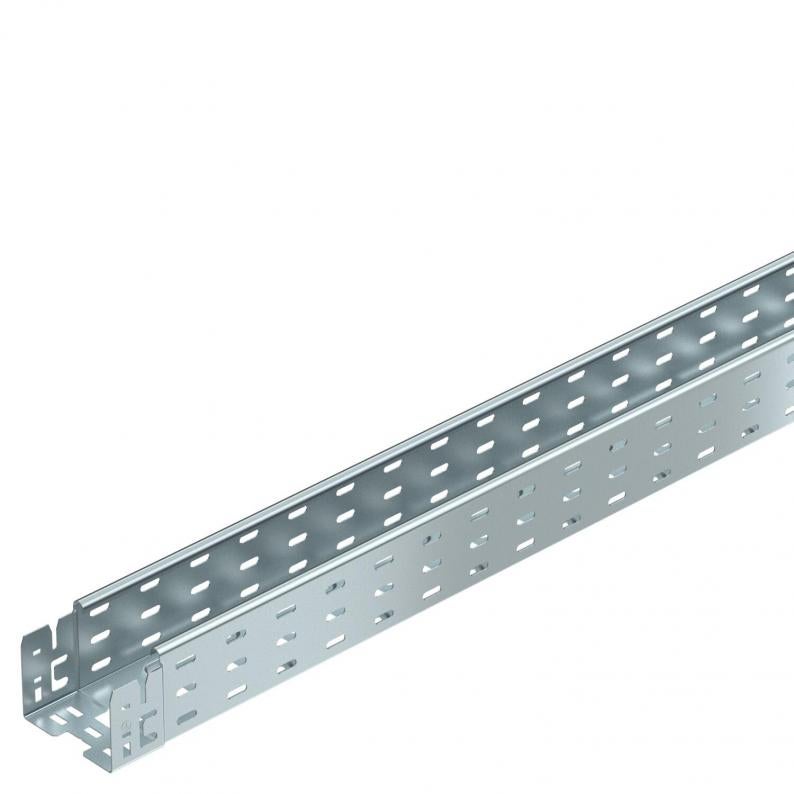

Kabelbakke MKS-Magic® 85 FS
Type MKSM 810 FS
Vare-nr. 6059080
EAN 4012195830344
Vare-nr. / Type
Længde
Bredde
Højde
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse
Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinklersystemer i henhold til VdS retningslinje 2092.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinklersystemer i henhold til VdS retningslinje 2092.
Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.
Tekniske data

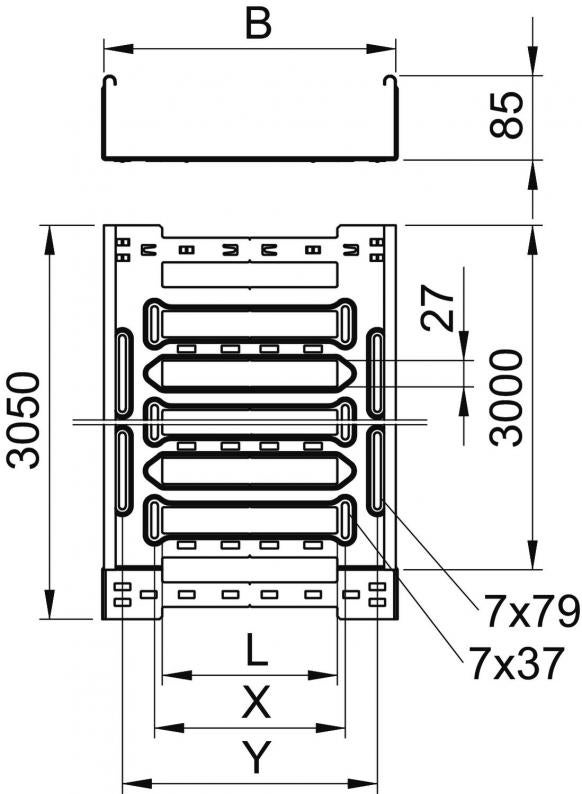

Dimensioner
| Længde | 3050 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 85 mm |
| Mål y | 62 mm |
| Mål L | 30 mm |
| Mål B | 100 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | integreret beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 83 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 8300 mm² |
| Med overdel | Nej |
| ROHS-medholdelig | Ja |
| Dimension | 85x100x3050 |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Magnetisk skærmdæmpning med dæksel | 50 dB |
| Magnetisk skærmdæmpning uden dæksel | 20 dB |
| Belastningstype iht. IEC 61537 | Type II |
| Nyttelængde | 3000 mm |
| Forbindelsestype kabelbæresystem | Klik-fastgørelse |
| Produktserie | MKSM-serie |
Belastninger
| Støtteafstand 1,5m | 1,7 kN/m |
|---|---|
| Støtteafstand 2,0m | 1,35 kN/m |
| Støtteafstand 2,5m | 1 kN/m |
| NEMA belastningsklasse | 8A |

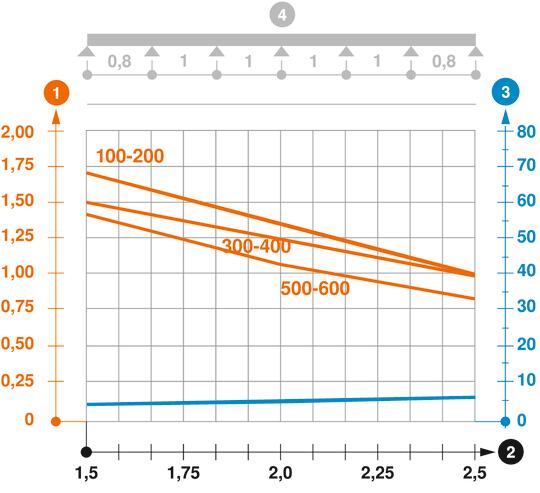

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 5,3076 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 5,3076 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Farve
Vare-nr.
MKSM 810 FS
3050
100
85
Nej
1
båndgalvaniseret
Stål
zink
6059080
MKSM 820 FS
3050
200
85
Nej
1
båndgalvaniseret
Stål
zink
6059084
MKSM 830 FS
3050
300
85
Nej
1
båndgalvaniseret
Stål
zink
6059086
MKSM 840 FS
3050
400
85
Nej
1
båndgalvaniseret
Stål
zink
6059088
MKSM 850 FS
3050
500
85
Nej
1
båndgalvaniseret
Stål
zink
6059090
MKSM 860 FS
3050
600
85
Nej
1
båndgalvaniseret
Stål
zink
6059092
