Kabelbakke MKSU 60 FS
Type MKSU 615 FS
Vare-nr. 6063179
EAN 4012196394630
Vare-nr. / Type
Længde
Bredde
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse

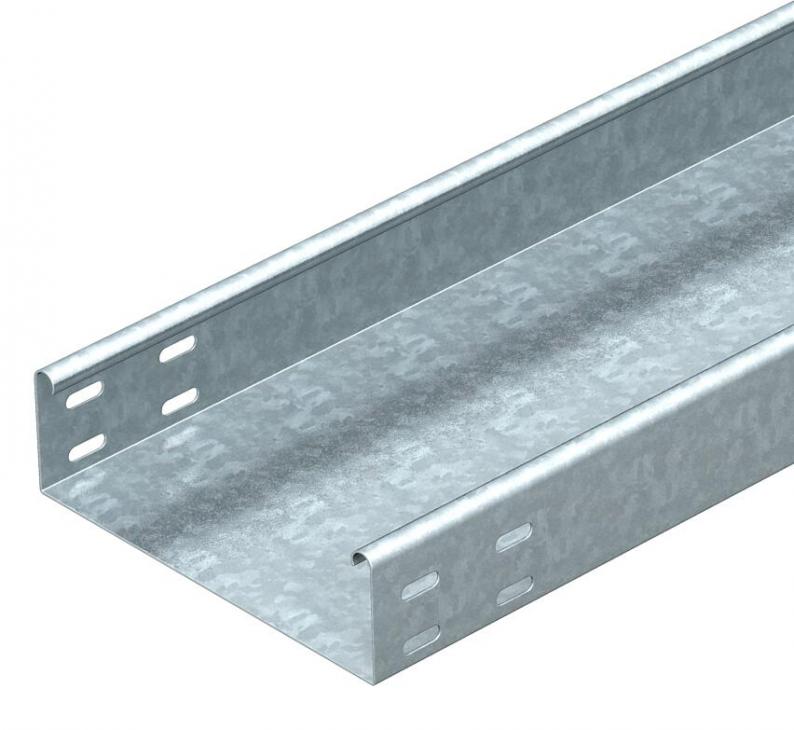

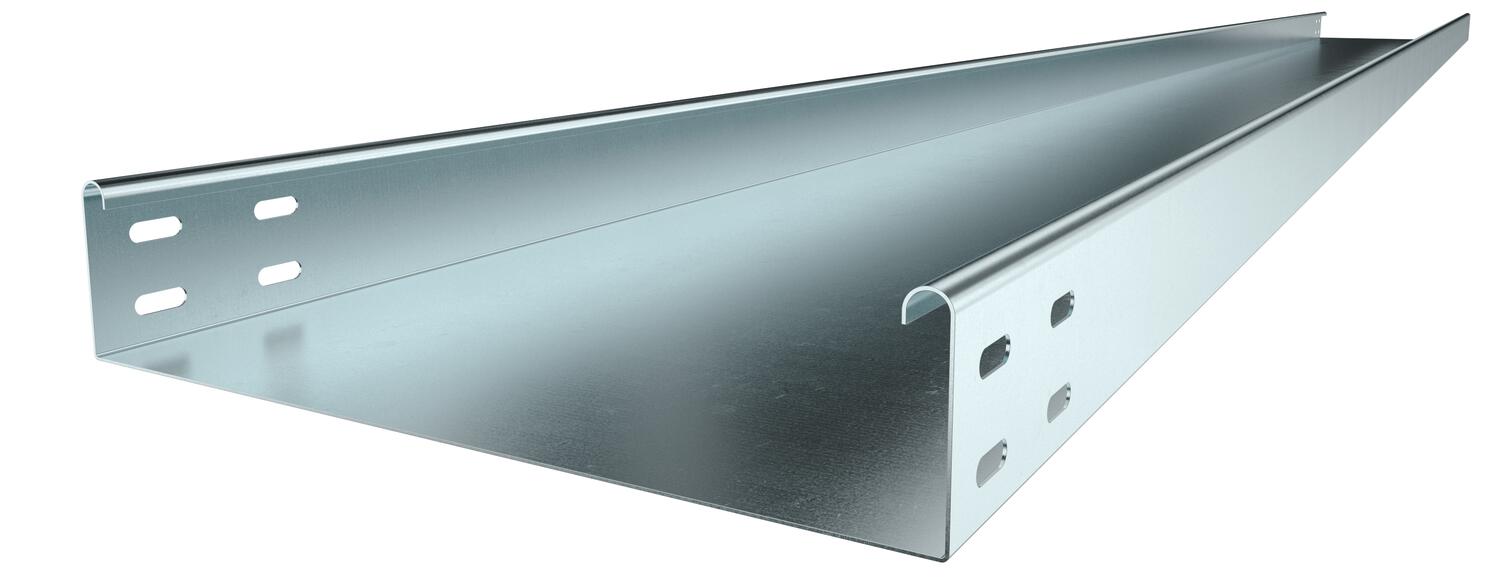

MKSU 60 = middelkraftigt kabelbakkesystem, uperforeret, med 60 mm sidehøjde. Længdebeslag skal bestilles separat i passende antal.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Kabelbakken er udstyret med samlehuller i begge sider.
Tekniske data

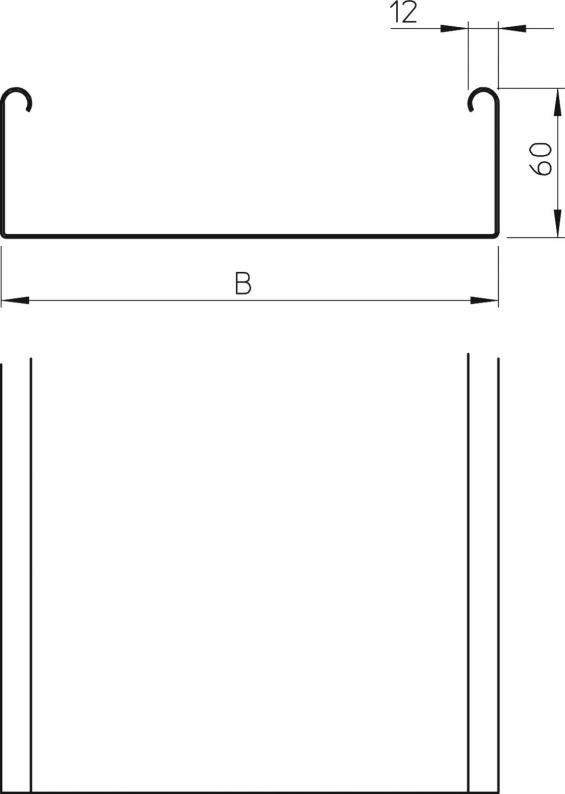

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 150 mm |
| Højde | 60 mm |
| Mål B | 150 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Nej |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 88 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1 mm |
| Monteringshul i bunden | Nej |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 8800 mm² |
| Med overdel | Nej |
| Dimension | 60 x 150 |
| ROHS-medholdelig | Ja |
| Bundperforering | 0 |
| Dimension | 60x150x3000 |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | MKS-serie |
Belastninger
| Støtteafstand 1,5m | 1,5 kN/m |
|---|---|
| Støtteafstand 1,75m | 1,25 kN/m |
| Støtteafstand 2,0m | 1 kN/m |
| Støtteafstand 2,5m | 0,5 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 5,2008 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 5,2008 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (2)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Vare-nr.
MKSU 610 FS
3000
100
Nej
1
båndgalvaniseret
Stål
6063160
MKSU 615 FS
3000
150
Nej
1
båndgalvaniseret
Stål
6063179
MKSU 620 FS
3000
200
Nej
1
båndgalvaniseret
Stål
6063187
MKSU 630 FS
3000
300
Nej
1
båndgalvaniseret
Stål
6063209
MKSU 640 FS
3000
400
Nej
1
båndgalvaniseret
Stål
6063225
Bredde
MKSU 610 FS
Vare-nr.
6063160
Længde
3000
Bredde
100
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
båndgalvaniseret
Materiale
Stål
MKSU 615 FS
Vare-nr.
6063179
Længde
3000
Bredde
150
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
båndgalvaniseret
Materiale
Stål
MKSU 620 FS
Vare-nr.
6063187
Længde
3000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
båndgalvaniseret
Materiale
Stål
MKSU 630 FS
Vare-nr.
6063209
Længde
3000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
båndgalvaniseret
Materiale
Stål
MKSU 640 FS
Vare-nr.
6063225
Længde
3000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
båndgalvaniseret
Materiale
Stål
