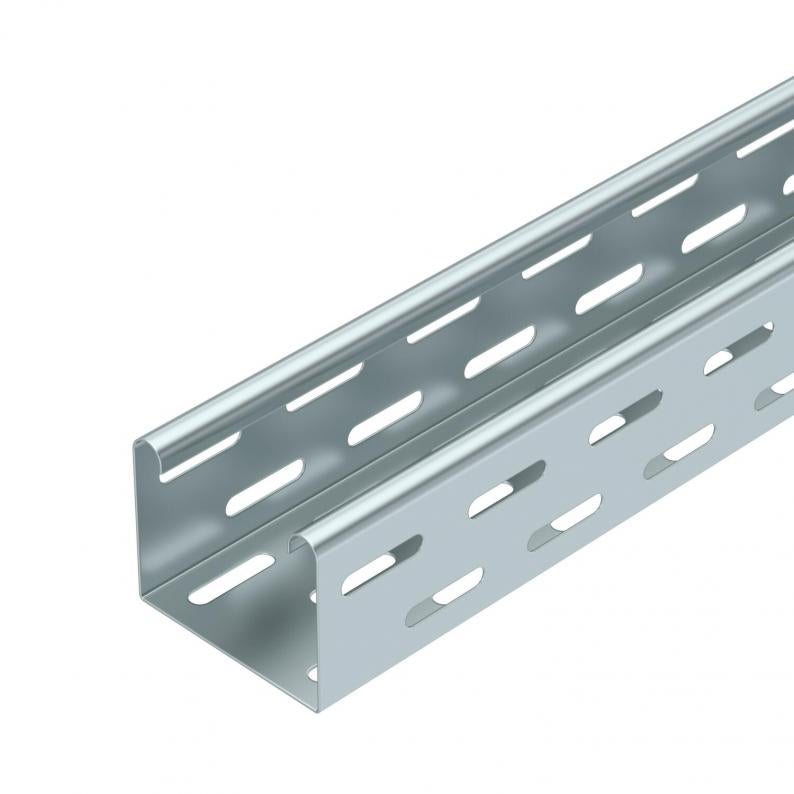

Kabelbakke RKS 60 FS perforeret, bund uden vulst
Type RKS 607 FS
Vare-nr. 6055893
EAN 4012196388691
Vare-nr. / Type
6055893 / RKS 607 FS
Længde
3000 mm
Bredde
75 mm
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
0,75 mm
Overflade
båndgalvaniseret
Materiale
Stål
min. salgsenhed: 3 m
3m
m
Beskrivelse
RKS 60 = rationelt kabelbakkesystem med 60 mm sidehøjde (bundplade uden vulst).
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Kabelbakken fastgøres på konsollen ved hjælp af skruer type FRS M6 x 12.
Tekniske data

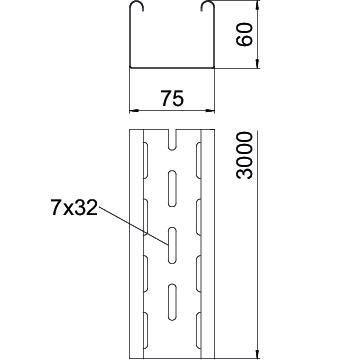

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 75 mm |
| Højde | 60 mm |
| Mål L | 3000 mm |
| Mål B | 75 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 42 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 0,75 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 4200 mm² |
| Med overdel | Nej |
| Dimension | 60 x 75 |
| ROHS-medholdelig | Ja |
| Bundperforering | 1 |
| Dimension | 60x75x3000 |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | RKS-serie |
Belastninger
| Støtteafstand 1,0m | 1,3 kN/m |
|---|---|
| Støtteafstand 1,5m | 0,65 kN/m |
| Støtteafstand 2,0m | 0,4 kN/m |
| Støtteafstand 2,5m | 0,25 kN/m |
| Støtteafstand 3,0m | 0,15 kN/m |

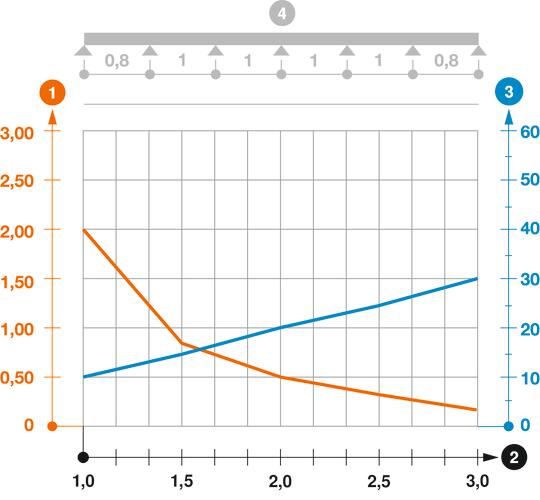

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 2,8222 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 2,8222 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
