Kabelbakke RKS-Magic® 35 FS
Type RKSM 310 FS
|Item no. 6047417
|EAN 4012195390848
Item no. / Type
Længde
Bredde
Højde
Pladetykkelse
Smallest selling unit: 3 m
3m
m
Description

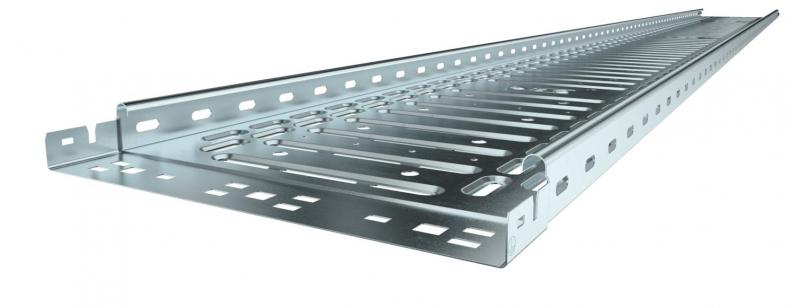

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Perforeringen til den direkte gevindstangsophæng har en diameter på 11 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Perforeringen til den direkte gevindstangsophæng har en diameter på 11 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.
Technical data
Dimensioner
| Længde | 3050 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 35 mm |
| Mål y | 50 mm |
| Mål B | 100 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | integreret beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 33 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 0,75 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 3300 mm² |
| Med overdel | Nej |
| ROHS-medholdelig | Ja |
| Bundperforering | 1 |
| Dimension | 35x100x3050 |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Magnetisk skærmdæmpning med dæksel | 50 dB |
| Magnetisk skærmdæmpning uden dæksel | 20 dB |
| Belastningstype iht. IEC 61537 | Type II |
| Nyttelængde | 3000 mm |
| Forbindelsestype kabelbæresystem | Klik-fastgørelse |
| Produktserie | RKSM-serie |
Belastninger
| Støtteafstand 1,0m | 1,1 kN/m |
|---|---|
| Støtteafstand 1,5m | 0,5 kN/m |
| Støtteafstand 2,0m | 0,3 kN/m |
| Støtteafstand 2,5m | 0,15 kN/m |
| Støtteafstand 3,0m | 0,1 kN/m |

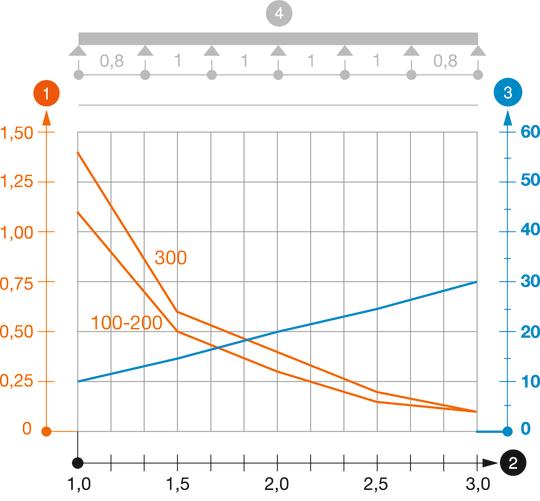

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Environmental Data
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 fodaftryk (GWP) fra vugge til port | 2,5373 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 2,5373 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Meter |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Tilbehør
Article
Type
Item no.
Amount
Item no. 6068900
Længdeforbindelses-sæt Magic FSType
KTSMV 310 FS
Smallest selling unit: 1 Styk
1Styk
Styk
Item no. 6042101
Monterings-forgreningsstykke 35 FSType
RAA 310 FS
Smallest selling unit: 1 Styk
1Styk
Styk
Downloads
0 selected
Datablad (1)
Kataloger & brochurer (1)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (2)
Variants
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Farve
Item no.
RKSM 310 FS
3050
100
35
Nej
0,75
båndgalvaniseret
Stål
zink
6047417
RKSM 320 FS
3050
200
35
Nej
0,75
båndgalvaniseret
Stål
zink
6047433
RKSM 330 FS
3050
300
35
Nej
0,75
båndgalvaniseret
Stål
zink
6047460
