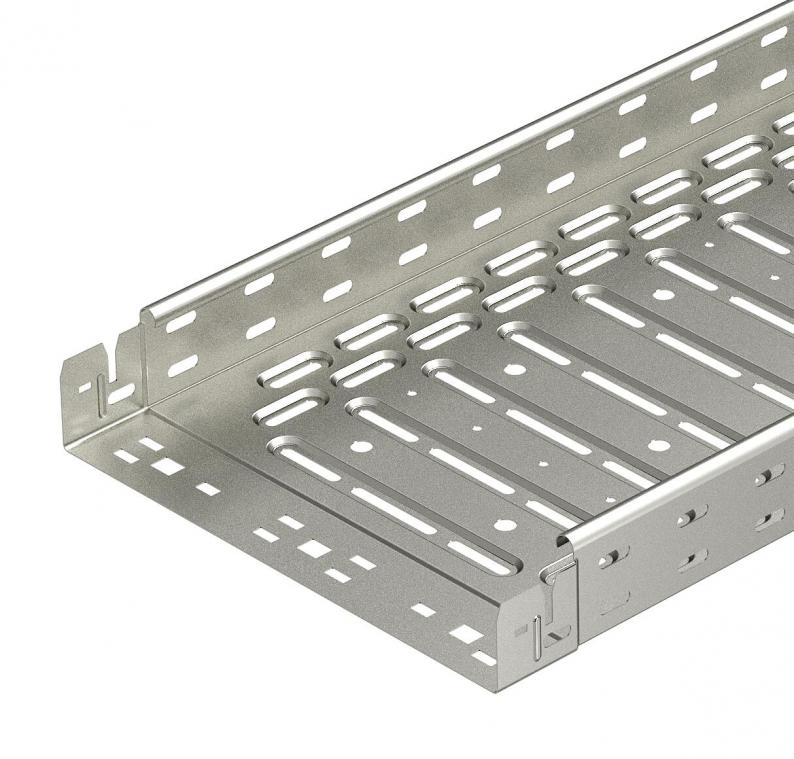

Kabelbakke RKS-Magic® 60 A2
Type RKSM 610 A2
|Item no. 6047613
|EAN 4012195706083
Item no. / Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Smallest selling unit: 3 m
3m
m
Description
Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Perforeringen til den direkte gevindstangsophæng har en diameter på 11 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Perforeringen til den direkte gevindstangsophæng har en diameter på 11 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.
Technical data

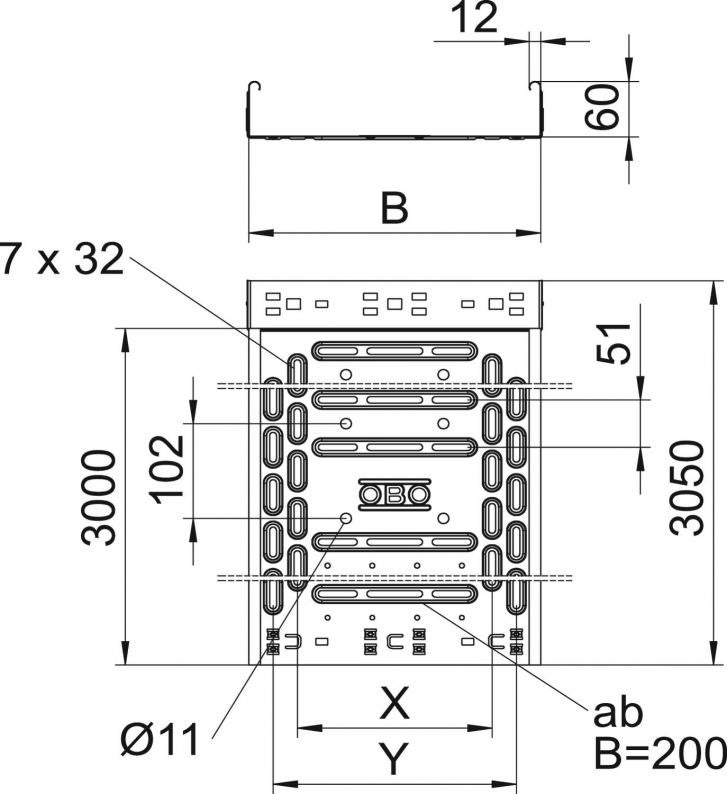

Dimensioner
| Længde | 3050 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 60 mm |
| Mål y | 50 mm |
| Mål B | 100 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Ja |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | integreret beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 58 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 0,75 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 5800 mm² |
| Med overdel | Nej |
| ROHS-medholdelig | Ja |
| Bundperforering | 1 |
| Dimension | 60x100x3050 |
| Overflade | blank, efterbehandlet |
| Materiale | Rustfrit stål 1.4301 |
| Farve | specialstål |
| Brandsikring | Funktionsbevaring kabelspecifik bærekonstruktion |
| Magnetisk skærmdæmpning med dæksel | 50 dB |
| Magnetisk skærmdæmpning uden dæksel | 20 dB |
| Belastningstype iht. IEC 61537 | Type II |
| Nyttelængde | 3000 mm |
| Forbindelsestype kabelbæresystem | Klik-fastgørelse |
| Produktserie | RKSM-serie |
Belastninger
| Støtteafstand 1,0m | 1,2 kN/m |
|---|---|
| Støtteafstand 1,5m | 0,9 kN/m |
| Støtteafstand 2,0m | 0,6 kN/m |
| Støtteafstand 2,5m | 0,4 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Environmental Data
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 fodaftryk (GWP) fra vugge til port | 7,5243 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 7,5243 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Meter |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Tilbehør
Article
Type
Item no.
Amount
Item no. 6068958
Længdeforbindelses-sæt Magic A2Type
KTSMV 610 A2
Smallest selling unit: 1 Styk
1Styk
Styk
Item no. 6037150
Bøjning vinklen kan indstilles 60 A2Type
RB W 610 A2
Smallest selling unit: 1 Styk
1Styk
Styk
Downloads
0 selected
Datablad (1)
Kataloger & brochurer (6)
Erklæringer (5)
Certifikater (2)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (2)
Variants
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Farve
Item no.
RKSM 610 A2
3050
100
60
Ja
0,75
blank, efterbehandlet
Rustfrit stål 1.4301
specialstål
6047613
RKSM 620 A2
3050
200
60
Ja
0,75
blank, efterbehandlet
Rustfrit stål 1.4301
specialstål
6047640
RKSM 630 A2
3050
300
60
Ja
0,75
blank, efterbehandlet
Rustfrit stål 1.4301
specialstål
6047656
RKSM 640 A2
3050
400
60
Nej
0,9
blank, efterbehandlet
Rustfrit stål 1.4301
specialstål
6047691
RKSM 650 A2
3050
500
60
Nej
0,9
blank, efterbehandlet
Rustfrit stål 1.4301
specialstål
6047721
RKSM 660 A2
3050
600
60
Nej
0,9
blank, efterbehandlet
Rustfrit stål 1.4301
specialstål
6047737
