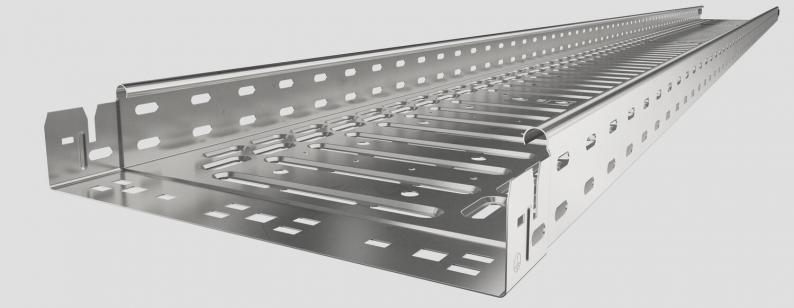

Kabelbakke RKS-Magic® 60 A4
Type RKSM 610 A4
Vare-nr. 6047614
EAN 4012195706113
Vare-nr. / Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse
Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Perforeringen til den direkte gevindstangsophæng har en diameter på 11 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Perforeringen til den direkte gevindstangsophæng har en diameter på 11 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.
Tekniske data
Dimensioner
| Længde | 3050 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 60 mm |
| Mål y | 50 mm |
| Mål B | 100 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Ja |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | integreret beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 58 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 0,75 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 5800 mm² |
| Med overdel | Nej |
| ROHS-medholdelig | Ja |
| Bundperforering | 1 |
| Dimension | 60x100x3050 |
| Overflade | blank, efterbehandlet |
| Materiale | Rustfrit stål 1.4571 |
| Farve | specialstål |
| Brandsikring | Funktionsbevaring kabelspecifik bærekonstruktion |
| Magnetisk skærmdæmpning med dæksel | 50 dB |
| Magnetisk skærmdæmpning uden dæksel | 20 dB |
| Belastningstype iht. IEC 61537 | Type II |
| Nyttelængde | 3000 mm |
| Forbindelsestype kabelbæresystem | Klik-fastgørelse |
| Produktserie | RKSM-serie |
Belastninger
| Støtteafstand 1,0m | 1,2 kN/m |
|---|---|
| Støtteafstand 1,5m | 0,9 kN/m |
| Støtteafstand 2,0m | 0,6 kN/m |
| Støtteafstand 2,5m | 0,4 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 7,5251 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 7,5251 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (6)
Erklæringer (5)
Certifikater (3)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (2)
Versioner
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Farve
Vare-nr.
RKSM 610 A4
3050
100
60
Ja
0,75
blank, efterbehandlet
Rustfrit stål 1.4571
specialstål
6047614
RKSM 615 A4
3050
150
60
Ja
0,75
blank, efterbehandlet
Rustfrit stål 1.4571
specialstål
6047633
RKSM 620 A4
3050
200
60
Ja
0,75
blank, efterbehandlet
Rustfrit stål 1.4571
specialstål
6047641
RKSM 630 A4
3050
300
60
Ja
0,75
blank, efterbehandlet
Rustfrit stål 1.4571
specialstål
6047657
RKSM 640 A4
3050
400
60
Nej
0,9
blank, efterbehandlet
Rustfrit stål 1.4571
specialstål
6047692
RKSM 650 A4
3050
500
60
Nej
0,9
blank, efterbehandlet
Rustfrit stål 1.4571
specialstål
6047722
RKSM 660 A4
3050
600
60
Nej
0,9
blank, efterbehandlet
Rustfrit stål 1.4571
specialstål
6047738
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
RKSM 610 A4
Vare-nr.
6047614
Længde
3050
Bredde
100
Højde
60
Bevarelse af funktionssikkerheden ved brand
Ja
Pladetykkelse
0,75
Overflade
blank, efterbehandlet
Materiale
Rustfrit stål 1.4571
Farve
specialstål
RKSM 615 A4
Vare-nr.
6047633
Længde
3050
Bredde
150
Højde
60
Bevarelse af funktionssikkerheden ved brand
Ja
Pladetykkelse
0,75
Overflade
blank, efterbehandlet
Materiale
Rustfrit stål 1.4571
Farve
specialstål
RKSM 620 A4
Vare-nr.
6047641
Længde
3050
Bredde
200
Højde
60
Bevarelse af funktionssikkerheden ved brand
Ja
Pladetykkelse
0,75
Overflade
blank, efterbehandlet
Materiale
Rustfrit stål 1.4571
Farve
specialstål
RKSM 630 A4
Vare-nr.
6047657
Længde
3050
Bredde
300
Højde
60
Bevarelse af funktionssikkerheden ved brand
Ja
Pladetykkelse
0,75
Overflade
blank, efterbehandlet
Materiale
Rustfrit stål 1.4571
Farve
specialstål
RKSM 640 A4
Vare-nr.
6047692
Længde
3050
Bredde
400
Højde
60
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
0,9
Overflade
blank, efterbehandlet
Materiale
Rustfrit stål 1.4571
Farve
specialstål
RKSM 650 A4
Vare-nr.
6047722
Længde
3050
Bredde
500
Højde
60
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
0,9
Overflade
blank, efterbehandlet
Materiale
Rustfrit stål 1.4571
Farve
specialstål
RKSM 660 A4
Vare-nr.
6047738
Længde
3050
Bredde
600
Højde
60
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
0,9
Overflade
blank, efterbehandlet
Materiale
Rustfrit stål 1.4571
Farve
specialstål
