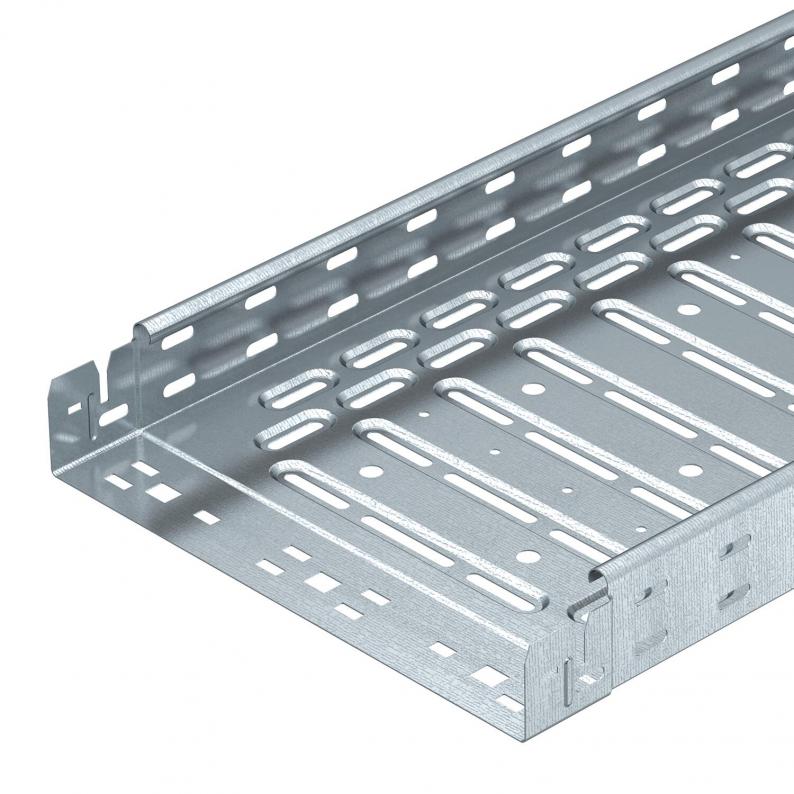

Kabelbakke RKS-Magic® 60 FS
Type RKSM 615 FS
|Item no. 6047630
|EAN 4012195391197
Item no. / Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Smallest selling unit: 3 m
3m
m
Description
Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Perforeringen til den direkte gevindstangsophæng har en diameter på 11 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Perforeringen til den direkte gevindstangsophæng har en diameter på 11 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.
Technical data
Dimensioner
| Længde | 3050 mm |
|---|---|
| Bredde | 150 mm |
| Højde | 60 mm |
| Mål y | 100 mm |
| Mål B | 150 mm |
| Mål x | 50 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Ja |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | integreret beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 88 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 0,75 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 8800 mm² |
| Med overdel | Nej |
| ROHS-medholdelig | Ja |
| Bundperforering | 1 |
| Dimension | 60x150x3050 |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Brandsikring | Funktionsbevaring kabelspecifik bærekonstruktion, Anvendelse brandtæppe |
| Magnetisk skærmdæmpning med dæksel | 50 dB |
| Magnetisk skærmdæmpning uden dæksel | 20 dB |
| Belastningstype iht. IEC 61537 | Type II |
| Nyttelængde | 3000 mm |
| Forbindelsestype kabelbæresystem | Klik-fastgørelse |
| Produktserie | RKSM-serie |
Belastninger
| Støtteafstand 1,0m | 1,2 kN/m |
|---|---|
| Støtteafstand 1,5m | 1 kN/m |
| Støtteafstand 2,0m | 0,6 kN/m |
| Støtteafstand 2,5m | 0,4 kN/m |
| NEMA belastningsklasse | 8AA |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Environmental Data
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 fodaftryk (GWP) fra vugge til port | 3,8283 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 3,8283 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Meter |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Tilbehør
Article
Type
Item no.
Amount
Item no. 6068916
Længdeforbindelses-sæt Magic FSType
KTSMV 615 FS
Smallest selling unit: 1 Styk
1Styk
Styk
Downloads
0 selected
Datablad (1)
Kataloger & brochurer (5)
(4)
Certifikater (5)
Vejledninger og hjælp (3)
Produktbilleder (3)
3D-data downloads (2)
Variants
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Farve
Item no.
RKSM 610 FS
3050
100
60
Ja
0,75
båndgalvaniseret
Stål
zink
6047611
RKSM 615 FS
3050
150
60
Ja
0,75
båndgalvaniseret
Stål
zink
6047630
RKSM 620 FS
3050
200
60
Ja
0,75
båndgalvaniseret
Stål
zink
6047638
RKSM 630 FS
3050
300
60
Ja
0,75
båndgalvaniseret
Stål
zink
6047654
RKSM 640 FS
3050
400
60
Ja
0,9
båndgalvaniseret
Stål
zink
6047689
RKSM 650 FS
3050
500
60
Nej
0,9
båndgalvaniseret
Stål
zink
6047719
RKSM 660 FS
3050
600
60
Nej
0,9
båndgalvaniseret
Stål
zink
6047735
