Kabelbakke RKS-Magic® 60 FT
Type RKSM 610 FT
Vare-nr. 6047612
EAN 4012195903895
Vare-nr. / Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse

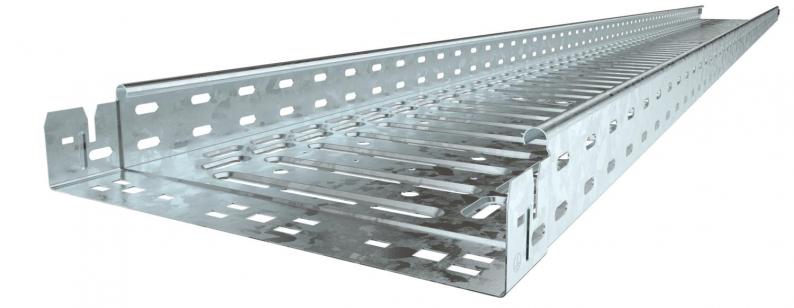

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Perforeringen til den direkte gevindstangsophæng har en diameter på 11 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Perforeringen til den direkte gevindstangsophæng har en diameter på 11 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.
Tekniske data
Dimensioner
| Længde | 3050 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 60 mm |
| Mål y | 50 mm |
| Mål B | 100 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Ja |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | integreret beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 58 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 5800 mm² |
| Med overdel | Nej |
| ROHS-medholdelig | Ja |
| Bundperforering | 1,00 |
| Dimension | 60x100x3050 |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Brandsikring | Funktionsbevaring kabelspecifik bærekonstruktion |
| Magnetisk skærmdæmpning med dæksel | 50 dB |
| Magnetisk skærmdæmpning uden dæksel | 20 dB |
| Belastningstype iht. IEC 61537 | Type II |
| Nyttelængde | 3000 mm |
| Forbindelsestype kabelbæresystem | Klik-fastgørelse |
| Produktserie | RKSM-serie |
Belastninger
| Støtteafstand 1,0m | 1,2 kN/m |
|---|---|
| Støtteafstand 1,5m | 0,9 kN/m |
| Støtteafstand 2,0m | 0,6 kN/m |
| Støtteafstand 2,5m | 0,4 kN/m |
| NEMA belastningsklasse | 8AA |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 4,5534 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 4,5534 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (7)
Erklæringer (5)
Certifikater (6)
Vejledninger og hjælp (3)
Produktbilleder (3)
3D-data downloads (2)
Versioner
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Farve
Vare-nr.
RKSM 610 FT
3050
100
60
Ja
1
Varmgalvaniseret
Stål
zink
6047612
RKSM 615 FT
3050
150
60
Ja
1
Varmgalvaniseret
Stål
zink
6047631
RKSM 620 FT
3050
200
60
Ja
1
Varmgalvaniseret
Stål
zink
6047639
RKSM 630 FT
3050
300
60
Ja
1
Varmgalvaniseret
Stål
zink
6047655
RKSM 640 FT
3050
400
60
Ja
1
Varmgalvaniseret
Stål
zink
6047690
RKSM 650 FT
3050
500
60
Nej
1
Varmgalvaniseret
Stål
zink
6047720
RKSM 660 FT
3050
600
60
Nej
1
Varmgalvaniseret
Stål
zink
6047736
Bredde
Bevarelse af funktionssikkerheden ved brand
RKSM 610 FT
Vare-nr.
6047612
Længde
3050
Bredde
100
Højde
60
Bevarelse af funktionssikkerheden ved brand
Ja
Pladetykkelse
1
Overflade
Varmgalvaniseret
Materiale
Stål
Farve
zink
RKSM 615 FT
Vare-nr.
6047631
Længde
3050
Bredde
150
Højde
60
Bevarelse af funktionssikkerheden ved brand
Ja
Pladetykkelse
1
Overflade
Varmgalvaniseret
Materiale
Stål
Farve
zink
RKSM 620 FT
Vare-nr.
6047639
Længde
3050
Bredde
200
Højde
60
Bevarelse af funktionssikkerheden ved brand
Ja
Pladetykkelse
1
Overflade
Varmgalvaniseret
Materiale
Stål
Farve
zink
RKSM 630 FT
Vare-nr.
6047655
Længde
3050
Bredde
300
Højde
60
Bevarelse af funktionssikkerheden ved brand
Ja
Pladetykkelse
1
Overflade
Varmgalvaniseret
Materiale
Stål
Farve
zink
RKSM 640 FT
Vare-nr.
6047690
Længde
3050
Bredde
400
Højde
60
Bevarelse af funktionssikkerheden ved brand
Ja
Pladetykkelse
1
Overflade
Varmgalvaniseret
Materiale
Stål
Farve
zink
RKSM 650 FT
Vare-nr.
6047720
Længde
3050
Bredde
500
Højde
60
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
Varmgalvaniseret
Materiale
Stål
Farve
zink
RKSM 660 FT
Vare-nr.
6047736
Længde
3050
Bredde
600
Højde
60
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1
Overflade
Varmgalvaniseret
Materiale
Stål
Farve
zink
