Kabelbakke SKS 110 FT
Type SKS 120 FT
Vare-nr. 6061621
EAN 4012196062591
Vare-nr. / Type
Længde
Bredde
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse

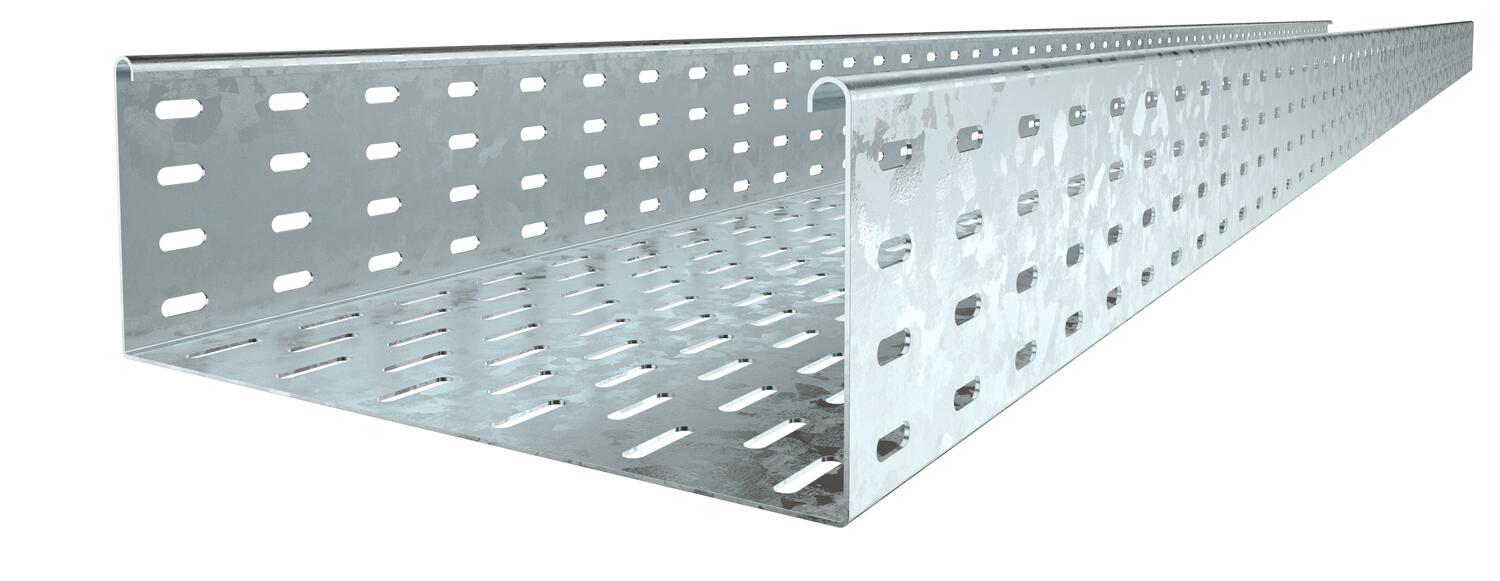

SKS 110 = kraftigt kabelbakkesystem med 110 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Tekniske data

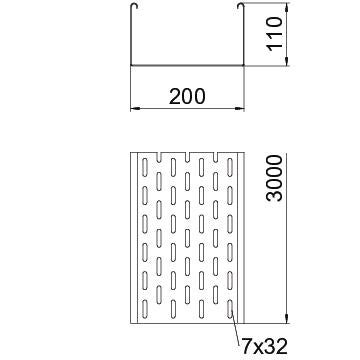

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 110 mm |
| Mål W | 200 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 218 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1,5 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 21800 mm² |
| Med overdel | Nej |
| Dimension | 110 x 200 |
| ROHS-medholdelig | Ja |
| Dimension | 110x200x3000 |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | SKS-serie |
Belastninger
| Støtteafstand 1,5m | 3 kN/m |
|---|---|
| Støtteafstand 2,0m | 2,4 kN/m |
| Støtteafstand 2,5m | 1,76 kN/m |
| Støtteafstand 3,0m | 1,2 kN/m |
| Støtteafstand 3,5m | 0,84 kN/m |
| Støtteafstand 4,0m | 0,8 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 11,3123 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 11,3123 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Vare-nr. 6067913
Længde- og vinkelforbindelse 110 FTType
RLVL 110 FT
min. salgsenhed: 10 Styk
10Styk
Styk
Downloads
0 valgt
Datablad (1)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (3)
Produktbilleder (3)
3D-data downloads (2)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Vare-nr.
SKS 110 FT
3000
100
Nej
1,5
Varmgalvaniseret
Stål
6061605
SKS 120 FT
3000
200
Nej
1,5
Varmgalvaniseret
Stål
6061621
SKS 130 FT
3000
300
Nej
1,5
Varmgalvaniseret
Stål
6061656
SKS 140 FT
3000
400
Nej
1,5
Varmgalvaniseret
Stål
6061672
SKS 150 FT
3000
500
Nej
1,5
Varmgalvaniseret
Stål
6061702
Bredde
SKS 110 FT
Vare-nr.
6061605
Længde
3000
Bredde
100
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
Varmgalvaniseret
Materiale
Stål
SKS 120 FT
Vare-nr.
6061621
Længde
3000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
Varmgalvaniseret
Materiale
Stål
SKS 130 FT
Vare-nr.
6061656
Længde
3000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
Varmgalvaniseret
Materiale
Stål
SKS 140 FT
Vare-nr.
6061672
Længde
3000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
Varmgalvaniseret
Materiale
Stål
SKS 150 FT
Vare-nr.
6061702
Længde
3000
Bredde
500
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
Varmgalvaniseret
Materiale
Stål
