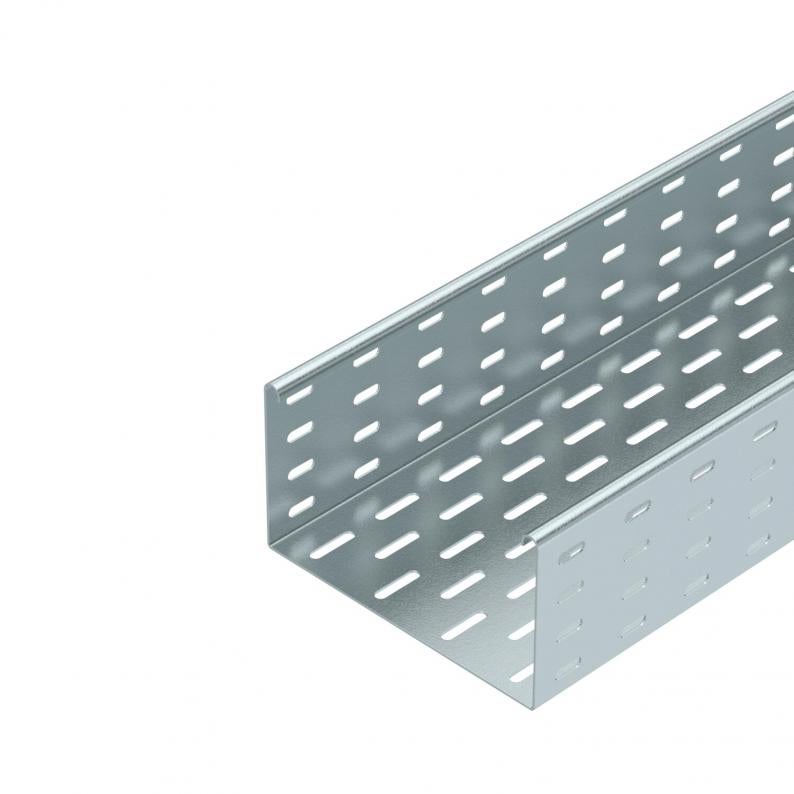

Kabelbakke SKS 110 FT SOMY
Type SKS 140 FT SO
Vare-nr. 7196016
EAN 4012196055692
Vare-nr. / Type
Længde
Bredde
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse
SKS 110 = kraftigt kabelbakkesystem med 110 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Kabelbakken fastgøres på konsollen ved hjælp af skruer type FRS M6 x 12. Overfladebehandlingen er en enkeltbehandling med ekstra høj zinklagstyrke.
Tekniske data
Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 400 mm |
| Højde | 110 mm |
| Mål B | 400 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 438 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1,5 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Med overdel | Nej |
| ROHS-medholdelig | Ja |
| Dimension | 110x400x3000 |
| Overflade | varmgalvaniseret 85µ |
| Materiale | Stål |
| Farve | zink |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | SKS-serie |
Belastninger
| Støtteafstand 1,5m | 3 kN/m |
|---|---|
| Støtteafstand 2,0m | 2,4 kN/m |
| Støtteafstand 3,0m | 1,2 kN/m |
| Støtteafstand 4,0m | 0,8 kN/m |

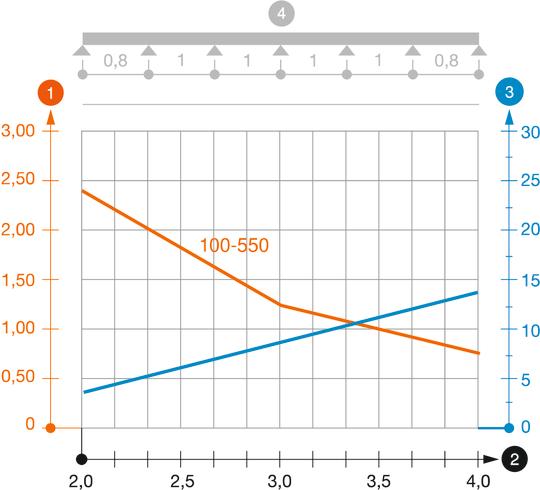

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 16,9862 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 16,9862 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Downloads
0 valgt
Datablad (1)
Erklæringer (5)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Vare-nr.
SKS 110 FT SO
3000
100
Nej
1,5
varmgalvaniseret 85µ
Stål
7196008
SKS 120 FT SO
3000
200
Nej
1,5
varmgalvaniseret 85µ
Stål
7196011
SKS 140 FT SO
3000
400
Nej
1,5
varmgalvaniseret 85µ
Stål
7196016
SKS 150 FT SO
3000
500
Nej
1,5
varmgalvaniseret 85µ
Stål
7196019
SKS 130 FT SO
3000
300
Nej
1,5
varmgalvaniseret 85µ
Stål
7196025
SKS 160 FT SO
3000
600
Nej
1,5
varmgalvaniseret 85µ
Stål
7196026
Bredde
SKS 110 FT SO
Vare-nr.
7196008
Længde
3000
Bredde
100
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
varmgalvaniseret 85µ
Materiale
Stål
SKS 120 FT SO
Vare-nr.
7196011
Længde
3000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
varmgalvaniseret 85µ
Materiale
Stål
SKS 140 FT SO
Vare-nr.
7196016
Længde
3000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
varmgalvaniseret 85µ
Materiale
Stål
SKS 150 FT SO
Vare-nr.
7196019
Længde
3000
Bredde
500
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
varmgalvaniseret 85µ
Materiale
Stål
SKS 130 FT SO
Vare-nr.
7196025
Længde
3000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
varmgalvaniseret 85µ
Materiale
Stål
SKS 160 FT SO
Vare-nr.
7196026
Længde
3000
Bredde
600
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
varmgalvaniseret 85µ
Materiale
Stål
