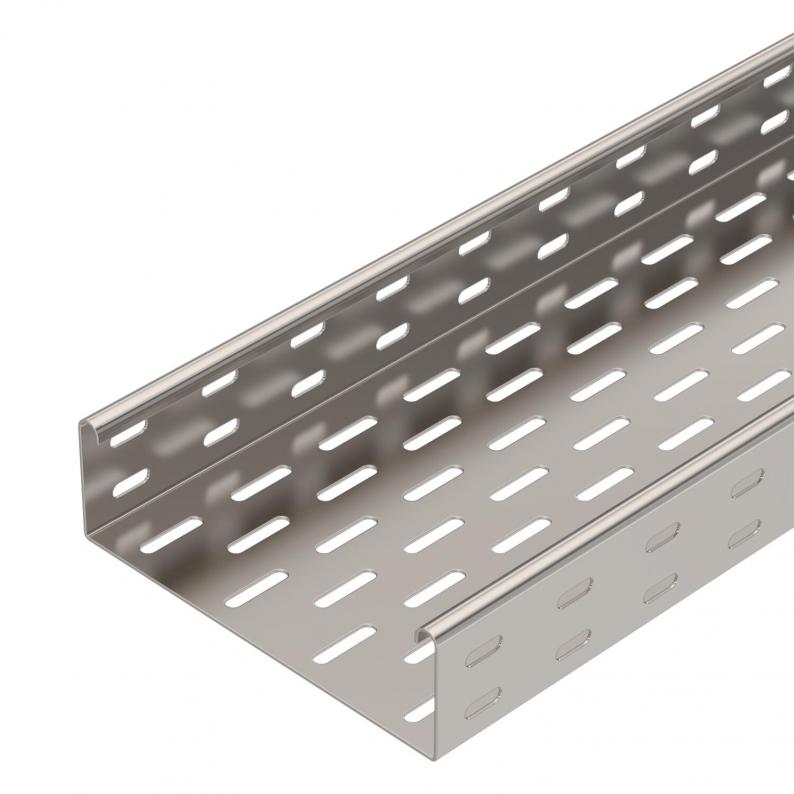

Kabelbakke SKS 60 A4
Type SKS 620 A4
Vare-nr. 6056755
EAN 4012196044887
Vare-nr. / Type
Længde
Bredde
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse

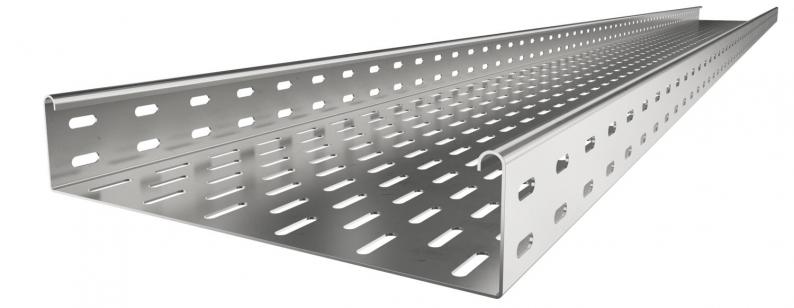

SKS 60 = kraftigt kabelbakkesystem med 60 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Kabelbakken type SKS kan også anvendes til bevarelse af funktionssikkerheden ved brand. Nærmere oplysninger, se BSS-brandsikringssystemer. Kabelbakken fastgøres på konsollen ved hjælp af skruer type FRS M6 x 12.
Tekniske data
Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 60 mm |
| Mål B | 200 mm |
| Mål W | 200 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Ja |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 118 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1,5 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 11800 mm² |
| Med overdel | Nej |
| ROHS-medholdelig | Ja |
| Dimension | 60x200x3000 |
| Overflade | blank, efterbehandlet |
| Materiale | Rustfrit stål 1.4571 |
| Farve | specialstål |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | SKS-serie |
Belastninger
| Støtteafstand 1,5m | 2,65 kN/m |
|---|---|
| Støtteafstand 2,0m | 1,8 kN/m |
| Støtteafstand 2,5m | 1,15 kN/m |
| Støtteafstand 3,0m | 0,5 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m

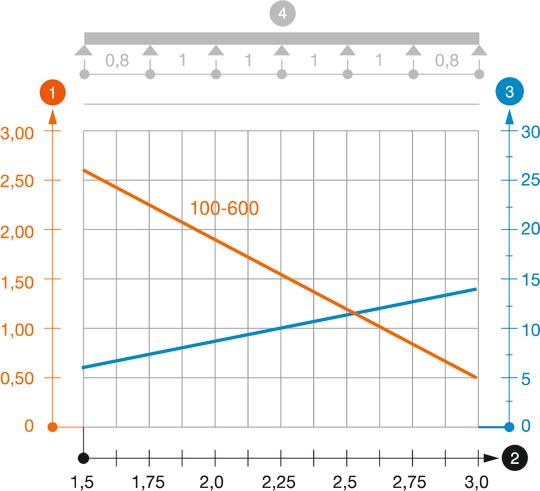

Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 19,4651 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 19,4651 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (3)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (3)
Produktbilleder (3)
3D-data downloads (2)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Vare-nr.
SKS 610 A4
3000
100
Ja
1,5
blank, efterbehandlet
Rustfrit stål 1.4571
6056750
SKS 620 A4
3000
200
Ja
1,5
blank, efterbehandlet
Rustfrit stål 1.4571
6056755
SKS 650 A4
3000
500
Ja
1,5
blank, efterbehandlet
Rustfrit stål 1.4571
6056761
Bredde
SKS 610 A4
Vare-nr.
6056750
Længde
3000
Bredde
100
Bevarelse af funktionssikkerheden ved brand
Ja
Pladetykkelse
1,5
Overflade
blank, efterbehandlet
Materiale
Rustfrit stål 1.4571
SKS 620 A4
Vare-nr.
6056755
Længde
3000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Ja
Pladetykkelse
1,5
Overflade
blank, efterbehandlet
Materiale
Rustfrit stål 1.4571
SKS 650 A4
Vare-nr.
6056761
Længde
3000
Bredde
500
Bevarelse af funktionssikkerheden ved brand
Ja
Pladetykkelse
1,5
Overflade
blank, efterbehandlet
Materiale
Rustfrit stål 1.4571
