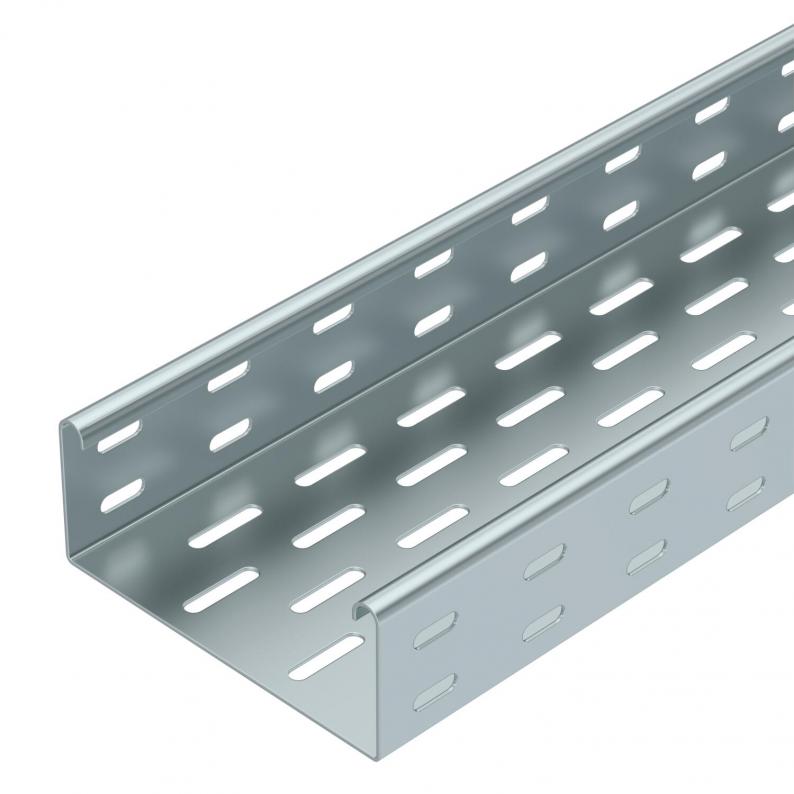

Kabelbakke SKS 60 FS
Type SKS 615 FS
Vare-nr. 6056156
EAN 4012196389711
Vare-nr. / Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse

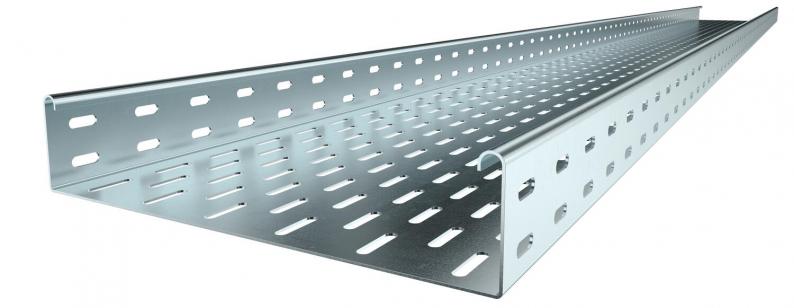

SKS 60 = kraftigt kabelbakkesystem med 60 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Kabelbakken type SKS kan også anvendes til bevarelse af funktionssikkerhed ved brand. Se i BSS-brandsikringssystemerne for nærmere oplysninger.
Tekniske data

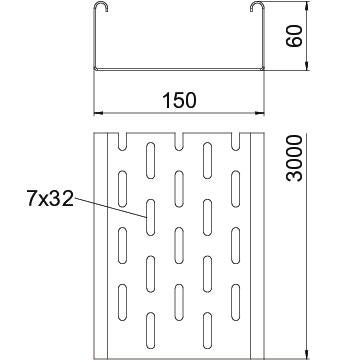

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 150 mm |
| Højde | 60 mm |
| Mål B | 150 mm |
| Mål W | 150 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Ja |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 88 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1,5 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 8800 mm² |
| Med overdel | Nej |
| ROHS-medholdelig | Ja |
| Bundperforering | 7 x 32 |
| Dimension | 60x150x3000 |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Brandsikring | Funktionsbevaring standard-bærekonstruktion |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | SKS-serie |
Belastninger
| Støtteafstand 1,5m | 2,65 kN/m |
|---|---|
| Støtteafstand 2,0m | 1,8 kN/m |
| Støtteafstand 2,5m | 1,15 kN/m |
| Støtteafstand 3,0m | 0,5 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 7,9623 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 7,9623 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (5)
Erklæringer (5)
Certifikater (3)
Vejledninger og hjælp (4)
Produktbilleder (3)
3D-data downloads (2)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Vare-nr.
SKS 610 FS
3000
100
Ja
1,5
båndgalvaniseret
Stål
6056105
SKS 615 FS
3000
150
Ja
1,5
båndgalvaniseret
Stål
6056156
SKS 620 FS
3000
200
Ja
1,5
båndgalvaniseret
Stål
6056202
SKS 630 FS
3000
300
Ja
1,5
båndgalvaniseret
Stål
6056296
SKS 640 FS
3000
400
Nej
1,5
båndgalvaniseret
Stål
6056407
SKS 650 FS
3000
500
Nej
1,5
båndgalvaniseret
Stål
6056504
SKS 660 FS
3000
600
Nej
1,5
båndgalvaniseret
Stål
6056601
