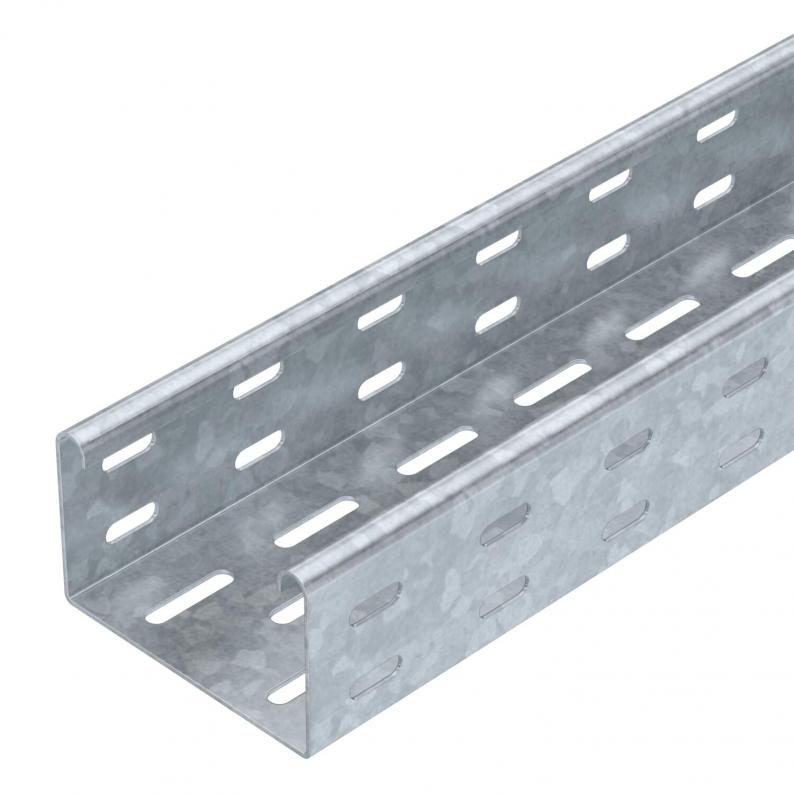

Kabelbakke SKS 60 FT

Kabelbakke SKS 60 FT

Type SKS 610 FT
Vare-nr. 6056636
EAN 4012196389957
Vis alle versioner
Vare-nr. / Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse

min. salgsenhed: 3 m

m

Beskrivelse

SKS 60 = kraftigt kabelbakkesystem med 60 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Kabelbakken type SKS kan også anvendes til funktionssikring. Yderligere oplysninger, se BSS-brandbeskyttelsessystemer.

  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • UKCA overensstemmelseserklæring
  • Tysk klasse E30 for bevarelse af funktionssikkerhed ved brand
  • Funktionsvedligeholdelsesklasse E60
  • Tysk klasse E90 for bevarelse af funktionssikkerhed ved brand
  • Miljøvaredeklaration (EPD)
  • CO₂-fodspor (PCF)

Tekniske data

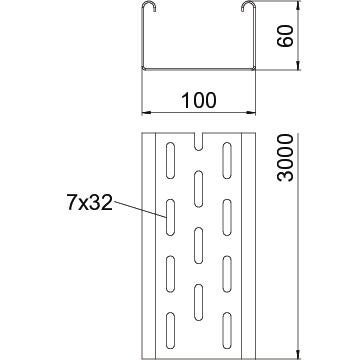

Dimensioner

Længde3000 mm
Bredde100 mm
Højde60 mm
Mål B100 mm
Mål W100 mm

Teknisk data

Bevarelse af funktionssikkerheden ved brandJa
SidehullerJa
Model forbindelseruden beslag
Udførelse til store afstandeNej
Effektivt tværsnit58 cm²
Rustfrit stål, bejdsetNej
Pladetykkelse1,5 mm
Monteringshul i bundenJa
NATO-hulbilledeNej
Effektivt tværsnit5800 mm²
Med overdelNej
Dimension60 x 100
ROHS-medholdeligJa
Dimension60x100x3000
OverfladeVarmgalvaniseret
MaterialeStål
Farvezink
BrandsikringFunktionsbevaring standard-bærekonstruktion
Belastningstype iht. IEC 61537Type II
Forbindelsestype kabelbæresystemskruet
ProduktserieSKS-serie

Belastninger

Støtteafstand 1,5m2,65 kN/m
Støtteafstand 2,0m1,8 kN/m
Støtteafstand 2,5m1,15 kN/m
Støtteafstand 3,0m0,5 kN/m
Belastningsdiagram kabelbakke type SKS 60

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning

Støttebredde i m

Vangenedbøjning i mm ved tilladt kN/m

Belastningsskema ved prøvningsmetoden

Belastningskurve med kabelbakke-/kabelstigebredde i mm

Vangenedbøjningskurve alt efter støttebredde

Miljødata

CO2 fodaftryk (GWP) fra vugge til port6,2499 kg CO2e / 1 meter
CO₂ Footprint (GWP)6,2499 kg CO₂e
Beregningsdato CO2-værdi2025-05-14T00:00:00.000+0200
Declared UnitMeter
Declared Unit Quantity1
EPD Verifiedja
Udløbsdato EPD10.07.2029
Deklarationsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Tilbehør

Tilbehør

Vare-nr. 6067603

Længdeforbindelse FT
Type
RLVK 60 FT

min. salgsenhed: 10 Styk

Styk

Vare-nr. 6036130

45°-bøjning 60 FT
Type
RB 45 610 FT

min. salgsenhed: 1 Styk

Styk

Vare-nr. 6036590

90°-bøjning 60 FT
Type
RB 90 610 FT

min. salgsenhed: 1 Styk

Styk

Downloads

0 valgt

Datablad (1)
Kataloger & brochurer (3)
Erklæringer (5)
Certifikater (2)
Vejledninger og hjælp (4)
Produktbilleder (3)
3D-data downloads (2)

Versioner

Bredde
Bevarelse af funktionssikkerheden ved brand
SKS 610 FT
Vare-nr.
6056636
Længde
3000
Bredde
100
Bevarelse af funktionssikkerheden ved brand
Ja
Pladetykkelse
1,5
Overflade
Varmgalvaniseret
Materiale
Stål
SKS 615 FT
Vare-nr.
6056644
Længde
3000
Bredde
150
Bevarelse af funktionssikkerheden ved brand
Ja
Pladetykkelse
1,5
Overflade
Varmgalvaniseret
Materiale
Stål
SKS 620 FT
Vare-nr.
6056652
Længde
3000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Ja
Pladetykkelse
1,5
Overflade
Varmgalvaniseret
Materiale
Stål

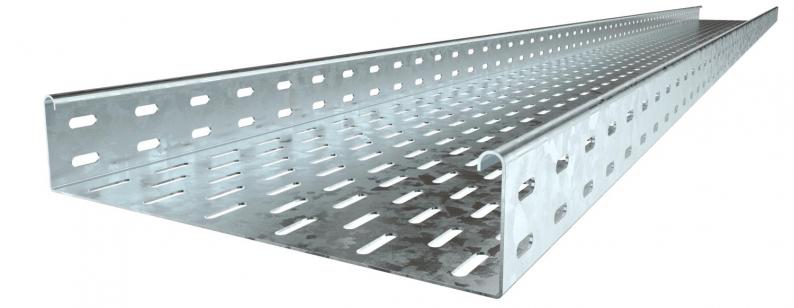

SKS 630 FT
Vare-nr.
6056679
Længde
3000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Ja
Pladetykkelse
1,5
Overflade
Varmgalvaniseret
Materiale
Stål
SKS 640 FT
Vare-nr.
6056695
Længde
3000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
Varmgalvaniseret
Materiale
Stål
SKS 650 FT
Vare-nr.
6056717
Længde
3000
Bredde
500
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
Varmgalvaniseret
Materiale
Stål
SKS 660 FT
Vare-nr.
6056733
Længde
3000
Bredde
600
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
Varmgalvaniseret
Materiale
Stål
SKS 605 FT
Vare-nr.
6056634
Længde
3000
Bredde
50
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
Varmgalvaniseret
Materiale
Stål
