Kabelbakke SKS-Magic® 110 FS
Type SKSM 110 FS
|Item no. 6059614
|EAN 4012195829560
Item no. / Type
Længde
Bredde
Højde
Pladetykkelse
Smallest selling unit: 3 m
3m
m
Description
Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinklersystemer i henhold til VdS retningslinje 2092.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinklersystemer i henhold til VdS retningslinje 2092.
Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.
Technical data

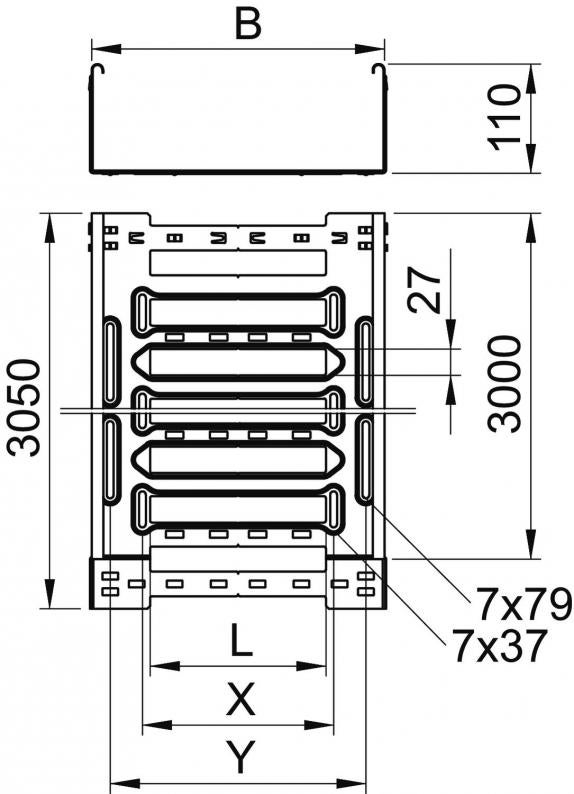

Dimensioner
| Længde | 3050 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 110 mm |
| Mål y | 62 mm |
| Mål L | 30 mm |
| Mål B | 100 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | integreret beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 108 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1,5 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 10800 mm² |
| Med overdel | Nej |
| ROHS-medholdelig | Ja |
| Dimension | 110x100x3050 |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Magnetisk skærmdæmpning med dæksel | 50 dB |
| Magnetisk skærmdæmpning uden dæksel | 20 dB |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | Klik-fastgørelse |
| Produktserie | SKSM-serie |
Belastninger
| Støtteafstand 1,5m | 3 kN/m |
|---|---|
| Støtteafstand 2,0m | 2,57 kN/m |
| Støtteafstand 2,5m | 2,14 kN/m |
| Støtteafstand 3,0m | 1,7 kN/m |
| Støtteafstand 3,5m | 1,25 kN/m |
| Støtteafstand 4,0m | 0,8 kN/m |
| NEMA belastningsklasse | 8C |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Environmental Data
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 fodaftryk (GWP) fra vugge til port | 9,2837 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 9,2837 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Meter |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Tilbehør
Article
Type
Item no.
Amount
Item no. 6069090
Længdeforbindelses-sæt Magic FSType
KTSMV 110 FS
Smallest selling unit: 1 Styk
1Styk
Styk
Downloads
0 selected
Datablad (1)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (2)
Produktbilleder (2)
3D-data downloads (1)
Variants
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Farve
Item no.
SKSM 110 FS
3050
100
110
Nej
1,5
båndgalvaniseret
Stål
zink
6059614
SKSM 115 FS
3050
150
110
Nej
1,5
båndgalvaniseret
Stål
zink
6059616
SKSM 120 FS
3050
200
110
Nej
1,5
båndgalvaniseret
Stål
zink
6059618
SKSM 130 FS
3050
300
110
Nej
1,5
båndgalvaniseret
Stål
zink
6059620
SKSM 140 FS
3050
400
110
Nej
1,5
båndgalvaniseret
Stål
zink
6059622
SKSM 150 FS
3050
500
110
Nej
1,5
båndgalvaniseret
Stål
zink
6059624
SKSM 160 FS
3050
600
110
Nej
1,5
båndgalvaniseret
Stål
zink
6059626
