Kabelbakke SKS-Magic® 60 FS
Type SKSM 610 FS
Vare-nr. 6059456
EAN 4012195832485
Vare-nr. / Type
Længde
Bredde
Højde
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse

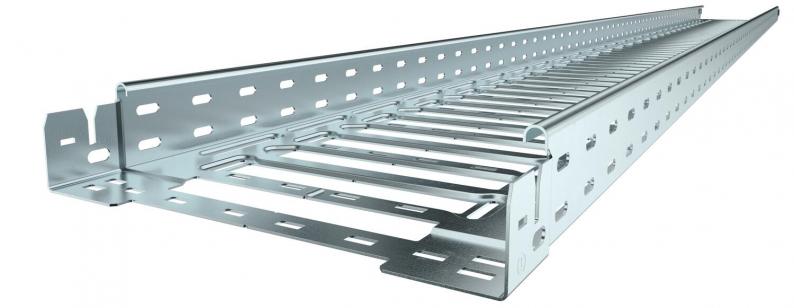

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinkleranlæg i henhold til VdS retningslinje 2092.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinkleranlæg i henhold til VdS retningslinje 2092.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.
Tekniske data
Dimensioner
| Længde | 3050 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 60 mm |
| Mål y | 62 mm |
| Mål L | 30 mm |
| Mål B | 100 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | integreret beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 58 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1,5 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 5800 mm² |
| Med overdel | Nej |
| ROHS-medholdelig | Ja |
| Dimension | 60x100x3050 |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Brandsikring | Anvendelse brandtæppe |
| Magnetisk skærmdæmpning med dæksel | 50 dB |
| Magnetisk skærmdæmpning uden dæksel | 20 dB |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | Klik-fastgørelse |
| Produktserie | SKSM-serie |
Belastninger
| Støtteafstand 1,5m | 3 kN/m |
|---|---|
| Støtteafstand 2,0m | 2,25 kN/m |
| Støtteafstand 2,5m | 1,58 kN/m |
| Støtteafstand 3,0m | 1 kN/m |
| NEMA belastningsklasse | 8B |

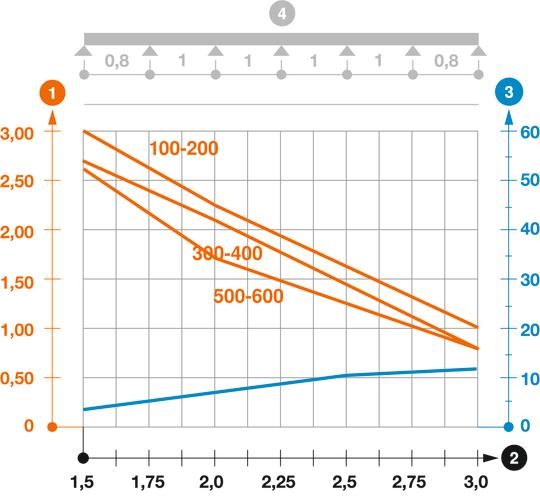

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 6,601 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 6,601 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (4)
Erklæringer (5)
Certifikater (3)
Vejledninger og hjælp (3)
Produktbilleder (2)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Farve
Vare-nr.
SKSM 610 FS
3050
100
60
Nej
1,5
båndgalvaniseret
Stål
zink
6059456
SKSM 615 FS
3050
150
60
Nej
1,5
båndgalvaniseret
Stål
zink
6059458
SKSM 620 FS
3050
200
60
Nej
1,5
båndgalvaniseret
Stål
zink
6059460
SKSM 630 FS
3050
300
60
Nej
1,5
båndgalvaniseret
Stål
zink
6059462
SKSM 640 FS
3050
400
60
Nej
1,5
båndgalvaniseret
Stål
zink
6059464
SKSM 650 FS
3050
500
60
Nej
1,5
båndgalvaniseret
Stål
zink
6059466
SKSM 660 FS
3050
600
60
Nej
1,5
båndgalvaniseret
Stål
zink
6059468
