Kabelbakke SKS-Magic® 85 FS
Type SKSM 810 FS
Vare-nr. 6059530
EAN 4012195832966
Vare-nr. / Type
Længde
Bredde
Højde
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse

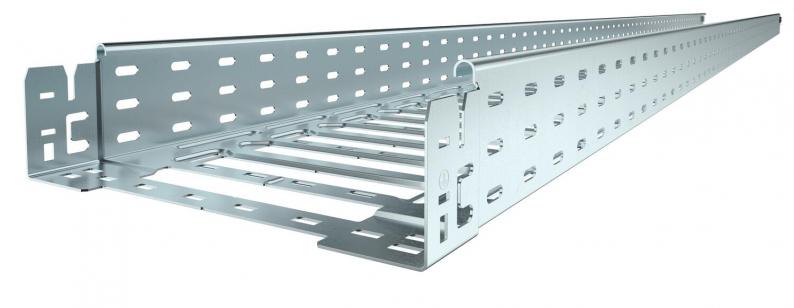

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinklersystemer i henhold til VdS retningslinje 2092.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinklersystemer i henhold til VdS retningslinje 2092.
Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.
Tekniske data
Dimensioner
| Længde | 3050 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 85 mm |
| Mål y | 62 mm |
| Mål L | 30 mm |
| Mål B | 100 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | integreret beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 83 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1,5 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 8300 mm² |
| Med overdel | Nej |
| ROHS-medholdelig | Ja |
| Dimension | 85x100x3050 |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Magnetisk skærmdæmpning med dæksel | 50 dB |
| Magnetisk skærmdæmpning uden dæksel | 20 dB |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | Klik-fastgørelse |
| Produktserie | SKSM-serie |
Belastninger
| Støtteafstand 1,5m | 3,4 kN/m |
|---|---|
| Støtteafstand 2,0m | 2,7 kN/m |
| Støtteafstand 2,5m | 2,07 kN/m |
| Støtteafstand 3,0m | 1,5 kN/m |
| NEMA belastningsklasse | 8C |

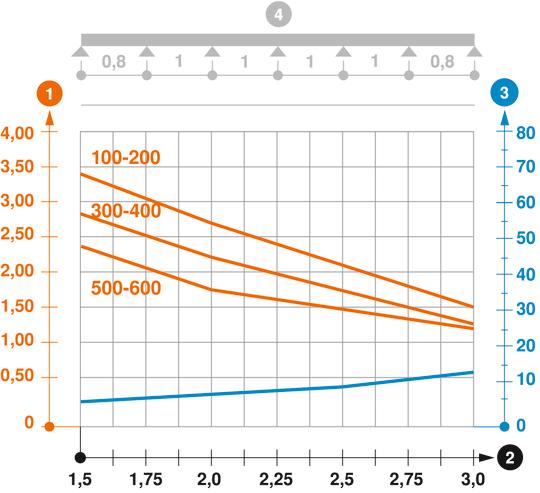

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 7,9441 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 7,9441 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Farve
Vare-nr.
SKSM 810 FS
3050
100
85
Nej
1,5
båndgalvaniseret
Stål
zink
6059530
SKSM 820 FS
3050
200
85
Nej
1,5
båndgalvaniseret
Stål
zink
6059534
SKSM 830 FS
3050
300
85
Nej
1,5
båndgalvaniseret
Stål
zink
6059536
SKSM 840 FS
3050
400
85
Nej
1,5
båndgalvaniseret
Stål
zink
6059538
SKSM 850 FS
3050
500
85
Nej
1,5
båndgalvaniseret
Stål
zink
6059540
SKSM 860 FS
3050
600
85
Nej
1,5
båndgalvaniseret
Stål
zink
6059542
Bredde
SKSM 810 FS
Vare-nr.
6059530
Længde
3050
Bredde
100
Højde
85
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
båndgalvaniseret
Materiale
Stål
Farve
zink
SKSM 820 FS
Vare-nr.
6059534
Længde
3050
Bredde
200
Højde
85
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
båndgalvaniseret
Materiale
Stål
Farve
zink
SKSM 830 FS
Vare-nr.
6059536
Længde
3050
Bredde
300
Højde
85
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
båndgalvaniseret
Materiale
Stål
Farve
zink
SKSM 840 FS
Vare-nr.
6059538
Længde
3050
Bredde
400
Højde
85
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
båndgalvaniseret
Materiale
Stål
Farve
zink
SKSM 850 FS
Vare-nr.
6059540
Længde
3050
Bredde
500
Højde
85
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
båndgalvaniseret
Materiale
Stål
Farve
zink
SKSM 860 FS
Vare-nr.
6059542
Længde
3050
Bredde
600
Højde
85
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
båndgalvaniseret
Materiale
Stål
Farve
zink
