Kabelbakke SKSU 110 FT
Type SKSU 120 FT
Vare-nr. 6064833
EAN 4012196397877
Vare-nr. / Type
Længde
Bredde
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse

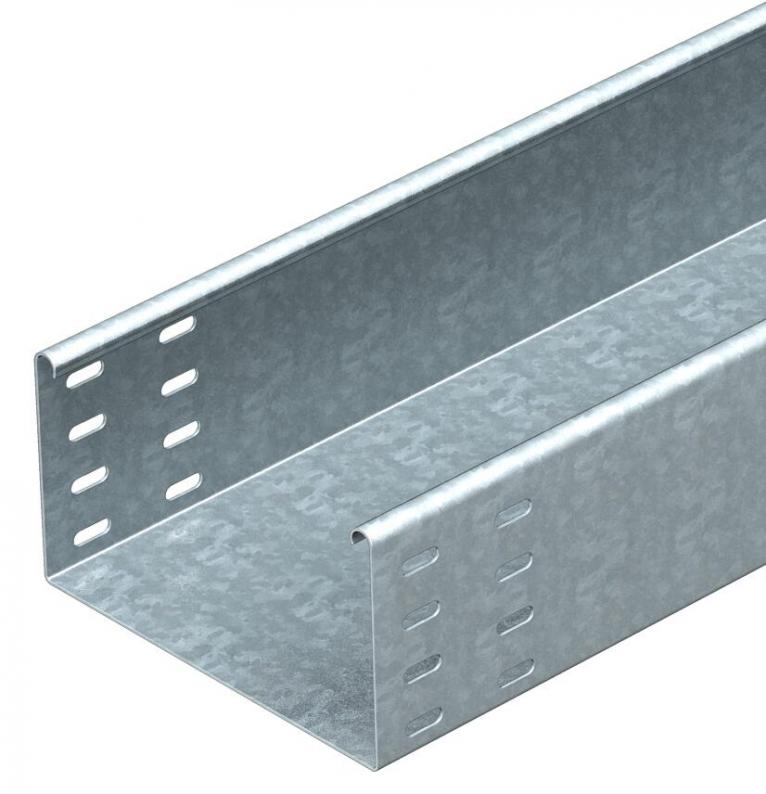

SKSU 110 = kraftigt kabelbakkesystem, uperforeret, med 110 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Kabelbakken er udstyret med samlehuller i begge sider.
Længdebeslag skal bestilles separat i passende antal.
Tekniske data

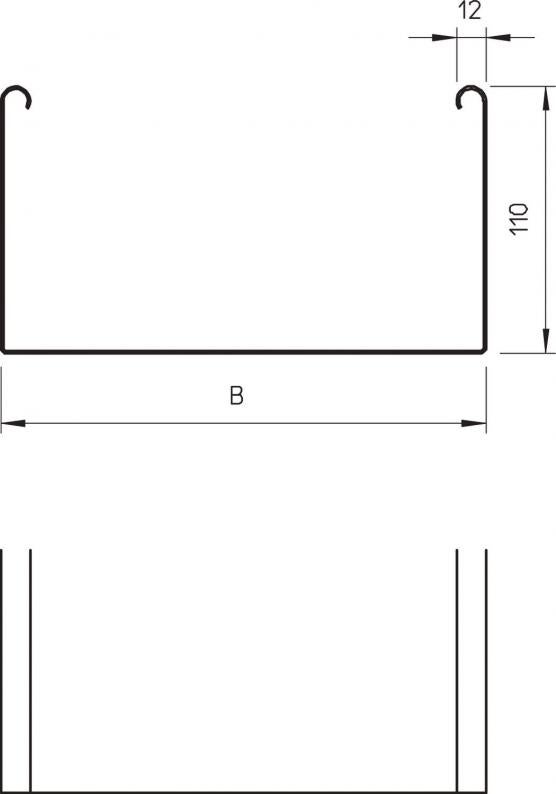

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 110 mm |
| Mål B | 200 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Nej |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 218 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1,5 mm |
| Monteringshul i bunden | Nej |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 21800 mm² |
| Med overdel | Nej |
| Dimension | 110 x 200 |
| ROHS-medholdelig | Ja |
| Dimension | 110x200x3000 |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | SKS-serie |
Belastninger
| Støtteafstand 1,5m | 3 kN/m |
|---|---|
| Støtteafstand 2,0m | 2,4 kN/m |
| Støtteafstand 2,5m | 1,76 kN/m |
| Støtteafstand 3,0m | 1,2 kN/m |
| Støtteafstand 3,5m | 0,84 kN/m |
| Støtteafstand 4,0m | 0,8 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 11,5444 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 11,5444 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Vare-nr. 6067913
Længde- og vinkelforbindelse 110 FTType
RLVL 110 FT
min. salgsenhed: 10 Styk
10Styk
Styk
Downloads
0 valgt
Datablad (1)
Erklæringer (5)
Vejledninger og hjælp (3)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Vare-nr.
SKSU 110 FT
3000
100
Nej
1,5
Varmgalvaniseret
Stål
6064795
SKSU 120 FT
3000
200
Nej
1,5
Varmgalvaniseret
Stål
6064833
SKSU 130 FT
3000
300
Nej
1,5
Varmgalvaniseret
Stål
6064884
SKSU 140 FT
3000
400
Nej
1,5
Varmgalvaniseret
Stål
6064922
SKSU 150 FT
3000
500
Nej
1,5
Varmgalvaniseret
Stål
6064965
