Kabelbakke til stor spændvidde WKSG 110 FS
Type WKSG 130 FS
Vare-nr. 6098115
EAN 4012196351497
Vare-nr. / Type
Længde
Bredde
Pladetykkelse
min. salgsenhed: 6 m
6m
m
Beskrivelse

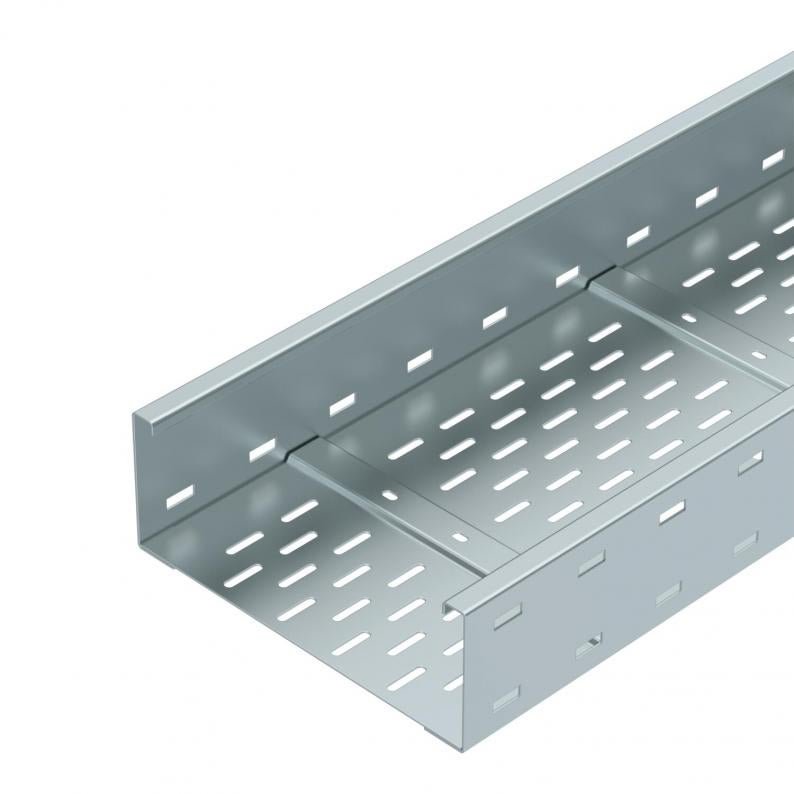

Kabelbakkesystem med stor spændvidde, perforeret, med sidehøjde 110 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Længdebeslag type WRVL 110 skal bestilles separat i passende antal.
Tekniske data

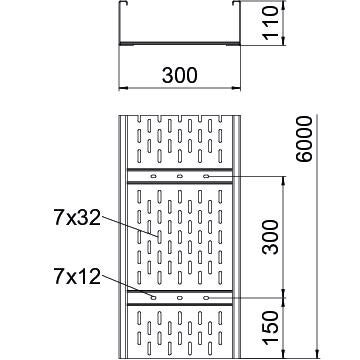

Dimensioner
| Længde | 6000 mm |
|---|---|
| Bredde | 300 mm |
| Højde | 110 mm |
| Mål L | 6000 mm |
| Mål B | 300 mm |
| Mål H | 10 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Ja |
| Effektivt tværsnit | 305 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 2 mm |
| Monteringshul i bunden | Ja |
| Effektivt tværsnit | 30500 mm² |
| Dimension | 300 x 110 |
| ROHS-medholdelig | Ja |
| Dimension | 110x300x6000 |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Magnetisk skærmdæmpning med dæksel | 50 dB |
| Magnetisk skærmdæmpning uden dæksel | 20 dB |
| Nyttelængde | 6000 mm |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | WKSG-serie |
Belastninger
| Støtteafstand 3,0m | 2,5 kN/m |
|---|---|
| Støtteafstand 3,5m | 2,01 kN/m |
| Støtteafstand 4,0m | 1,6 kN/m |
| Støtteafstand 4,5m | 1,32 kN/m |
| Støtteafstand 5,0m | 1,1 kN/m |
| Støtteafstand 6,0m | 0,75 kN/m |
| Støtteafstand 7,0m | 0,45 kN/m |
| Støtteafstand 8,0m | 0,2 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 19,4635 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 19,4635 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (4)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (2)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Vare-nr.
WKSG 120 FS
6000
200
Nej
2
6098111
WKSG 130 FS
6000
300
Nej
2
6098115
WKSG 140 FS
6000
400
Nej
2
6098119
WKSG 150 FS
6000
500
Nej
2
6098123
WKSG 160 FS
6000
600
Nej
2
6098127
Bredde
WKSG 120 FS
Vare-nr.
6098111
Længde
6000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
WKSG 130 FS
Vare-nr.
6098115
Længde
6000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
WKSG 140 FS
Vare-nr.
6098119
Længde
6000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
WKSG 150 FS
Vare-nr.
6098123
Længde
6000
Bredde
500
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
WKSG 160 FS
Vare-nr.
6098127
Længde
6000
Bredde
600
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
