Kabelbakke til stor spændvidde WKSG 110 FT
Type WKSG 120 FT
Vare-nr. 6098141
EAN 4012196351732
Vare-nr. / Type
Længde
Bredde
Pladetykkelse
min. salgsenhed: 6 m
6m
m
Beskrivelse

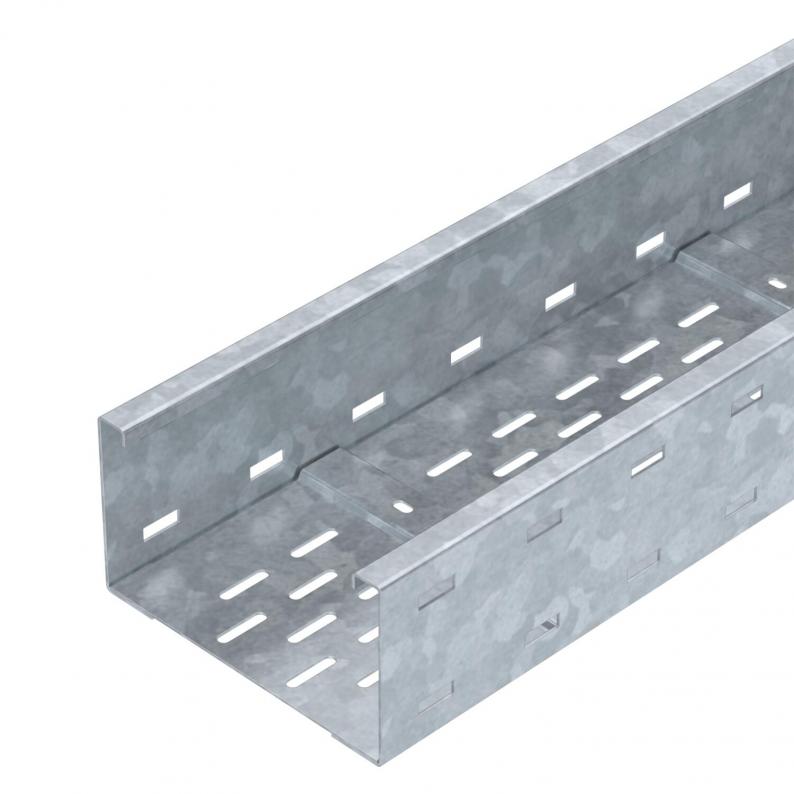

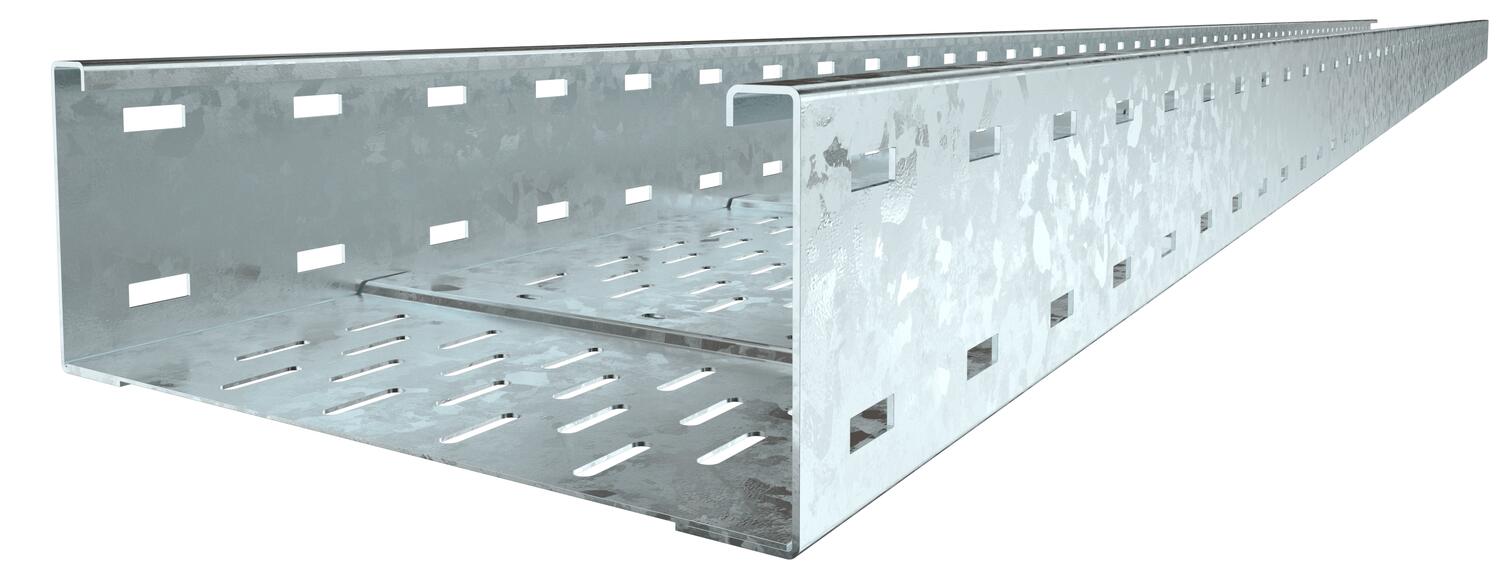

Kabelbakkesystem med stor spændvidde, perforeret, med sidehøjde 110 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Længdebeslag type WRVL 110 skal bestilles separat i passende antal.
Tekniske data
Dimensioner
| Længde | 6000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 110 mm |
| Mål L | 6000 mm |
| Mål B | 200 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Ja |
| Effektivt tværsnit | 202 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 2 mm |
| Monteringshul i bunden | Ja |
| Effektivt tværsnit | 20200 mm² |
| Dimension | 110 x 200 |
| ROHS-medholdelig | Ja |
| Dimension | 110x200x6000 |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Magnetisk skærmdæmpning med dæksel | 50 dB |
| Magnetisk skærmdæmpning uden dæksel | 20 dB |
| Nyttelængde | 6000 mm |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | WKSG-serie |
Belastninger
| Støtteafstand 3,0m | 2,5 kN/m |
|---|---|
| Støtteafstand 3,5m | 2,01 kN/m |
| Støtteafstand 4,0m | 1,6 kN/m |
| Støtteafstand 4,5m | 1,32 kN/m |
| Støtteafstand 5,0m | 1,1 kN/m |
| Støtteafstand 6,0m | 0,75 kN/m |
| Støtteafstand 7,0m | 0,45 kN/m |
| Støtteafstand 8,0m | 0,2 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 15,9014 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 15,9014 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (4)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (2)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Vare-nr.
WKSG 120 FT
6000
200
Nej
2
6098141
WKSG 130 FT
6000
300
Nej
2
6098145
WKSG 140 FT
6000
400
Nej
2
6098149
WKSG 150 FT
6000
500
Nej
2
6098153
WKSG 160 FT
6000
600
Nej
2
6098157
Bredde
WKSG 120 FT
Vare-nr.
6098141
Længde
6000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
WKSG 130 FT
Vare-nr.
6098145
Længde
6000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
WKSG 140 FT
Vare-nr.
6098149
Længde
6000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
WKSG 150 FT
Vare-nr.
6098153
Længde
6000
Bredde
500
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
WKSG 160 FT
Vare-nr.
6098157
Længde
6000
Bredde
600
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
