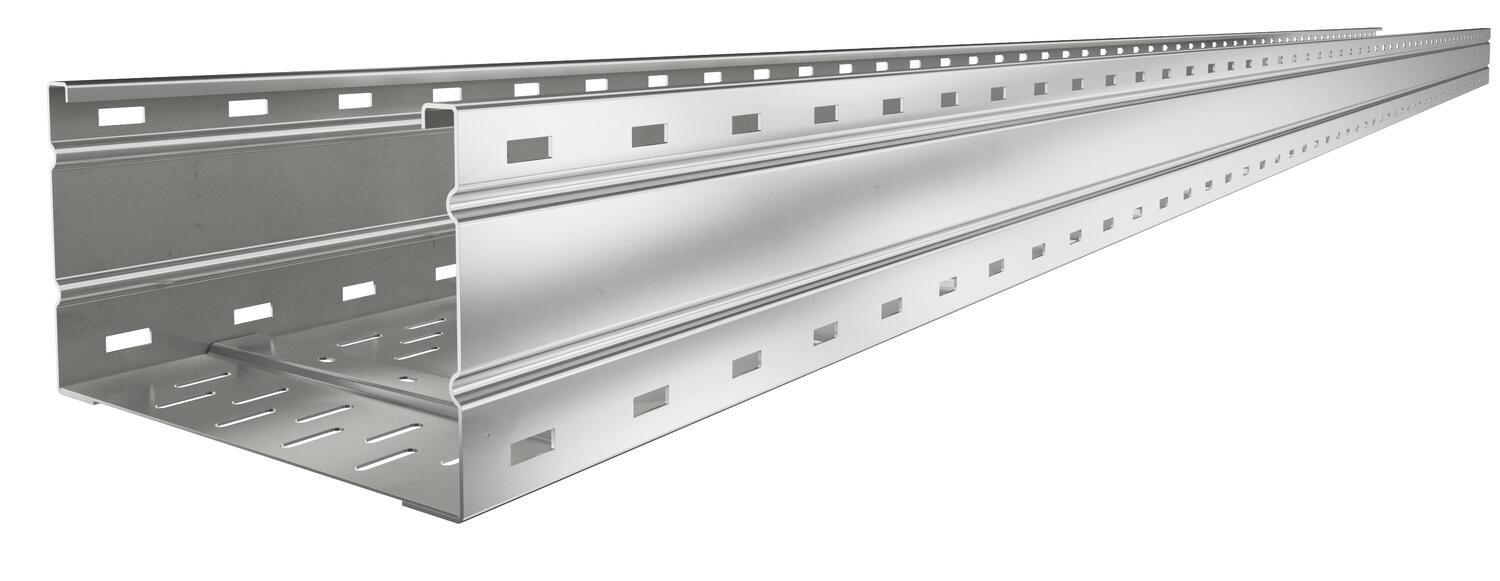

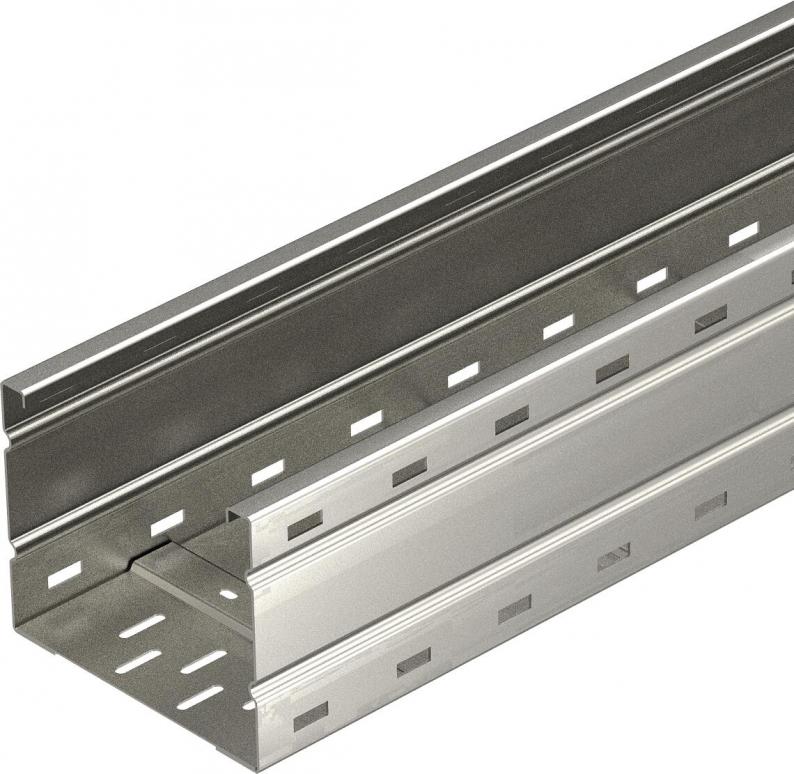

Kabelbakke til stor spændvidde WKSG 160 A2
Type WKSG 162 A2
Vare-nr. 6098571
EAN 4012195683582
Vare-nr. / Type
Længde
Bredde
Pladetykkelse
min. salgsenhed: 6 m
6m
m
Beskrivelse
Kabelbakkesystem med stor spændvidde, perforeret, med sidehøjde 160 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Længdeforbindelse type WRVL 160 skal bestilles separat i passende antal.
Tekniske data
Dimensioner
| Længde | 6000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 160 mm |
| Mål L | 6000 mm |
| Mål B | 200 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Ja |
| Effektivt tværsnit | 302 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 2 mm |
| Monteringshul i bunden | Ja |
| Effektivt tværsnit | 30200 mm² |
| Dimension | 160 X 200 |
| ROHS-medholdelig | Ja |
| Dimension | 160x200x6000 |
| Overflade | blank, efterbehandlet |
| Materiale | Rustfrit stål 1.4301 |
| Farve | specialstål |
| Magnetisk skærmdæmpning med dæksel | 50 dB |
| Magnetisk skærmdæmpning uden dæksel | 20 dB |
| Nyttelængde | 6000 mm |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | WKSG-serie |
Belastninger
| Støtteafstand 3,0m | 2,9 kN/m |
|---|---|
| Støtteafstand 3,5m | 2,59 kN/m |
| Støtteafstand 4,0m | 2,3 kN/m |
| Støtteafstand 4,5m | 2,04 kN/m |
| Støtteafstand 5,0m | 1,8 kN/m |
| Støtteafstand 6,0m | 1,4 kN/m |
| Støtteafstand 7,0m | 1 kN/m |
| Støtteafstand 8,0m | 0,7 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 43,3156 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 43,3156 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (1)
Erklæringer (5)
Vejledninger og hjælp (1)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Vare-nr.
WKSG 162 A2
6000
200
Nej
2
6098571
WKSG 163 A2
6000
300
Nej
2
6098573
WKSG 164 A2
6000
400
Nej
2
6098575
WKSG 165 A2
6000
500
Nej
2
6098577
WKSG 166 A2
6000
600
Nej
2
6098579
