Kabelbakke til stor spændvidde WKSG 160 FS
Type WKSG 162 FS
Vare-nr. 6098501
EAN 4012196334810
Vare-nr. / Type
Længde
Bredde
Pladetykkelse
min. salgsenhed: 6 m
6m
m
Beskrivelse

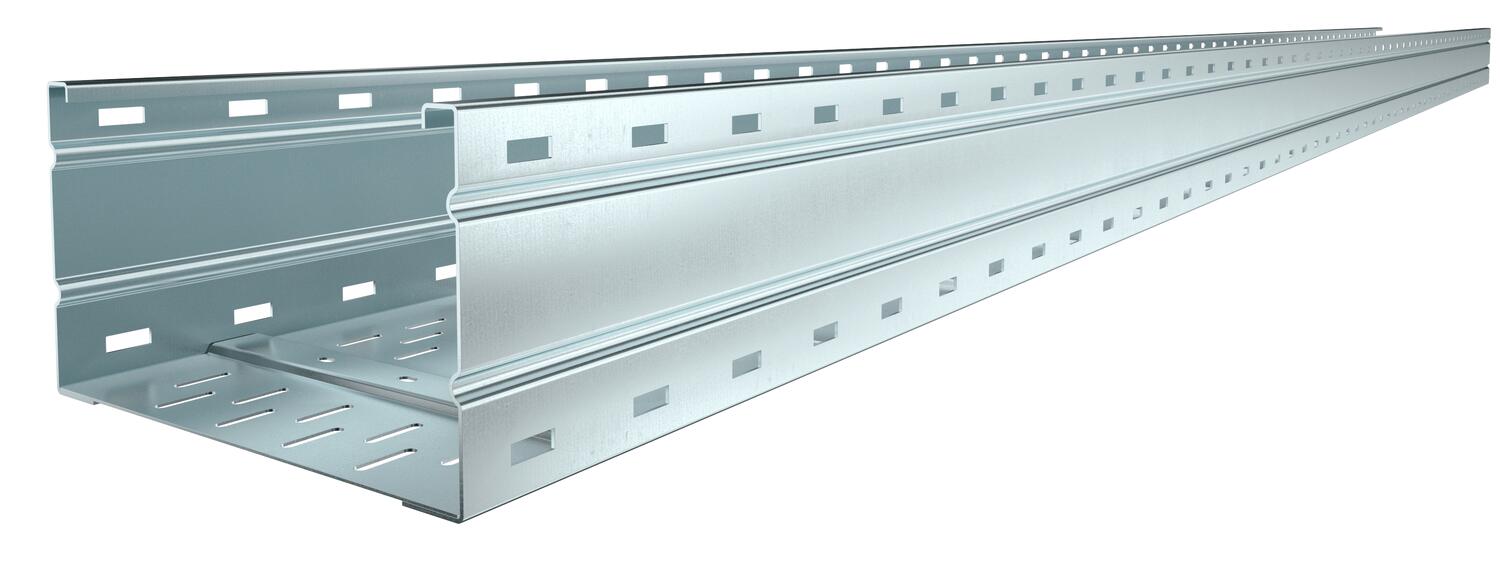

Kabelbakkesystem med stor spændvidde, perforeret, med sidehøjde 160 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Længdebeslag type WRV 160 skal bestilles separat i passende antal.
Tekniske data
Dimensioner
| Længde | 6000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 160 mm |
| Mål L | 6000 mm |
| Mål B | 200 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Ja |
| Effektivt tværsnit | 302 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 2 mm |
| Monteringshul i bunden | Ja |
| Effektivt tværsnit | 30200 mm² |
| Dimension | 160 x 200 |
| ROHS-medholdelig | Ja |
| Dimension | 160x200x6000 |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Magnetisk skærmdæmpning med dæksel | 50 dB |
| Magnetisk skærmdæmpning uden dæksel | 20 dB |
| Nyttelængde | 6000 mm |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | WKSG-serie |
Belastninger
| Støtteafstand 3,0m | 2,9 kN/m |
|---|---|
| Støtteafstand 3,5m | 2,59 kN/m |
| Støtteafstand 4,0m | 2,3 kN/m |
| Støtteafstand 4,5m | 2,04 kN/m |
| Støtteafstand 5,0m | 1,8 kN/m |
| Støtteafstand 6,0m | 1,4 kN/m |
| Støtteafstand 7,0m | 1 kN/m |
| Støtteafstand 8,0m | 0,7 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 20,3878 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 20,3878 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (1)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Vare-nr.
WKSG 162 FS
6000
200
Nej
2
6098501
WKSG 163 FS
6000
300
Nej
2
6098505
WKSG 164 FS
6000
400
Nej
2
6098509
WKSG 165 FS
6000
500
Nej
2
6098513
WKSG 166 FS
6000
600
Nej
2
6098517
Bredde
WKSG 162 FS
Vare-nr.
6098501
Længde
6000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
WKSG 163 FS
Vare-nr.
6098505
Længde
6000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
WKSG 164 FS
Vare-nr.
6098509
Længde
6000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
WKSG 165 FS
Vare-nr.
6098513
Længde
6000
Bredde
500
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
WKSG 166 FS
Vare-nr.
6098517
Længde
6000
Bredde
600
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
