Kabelbakke til stor spændvidde WKSG 160 FT
Type WKSG 162 FT
Vare-nr. 6098550
EAN 4012196810734
Vare-nr. / Type
Længde
Bredde
Pladetykkelse
min. salgsenhed: 6 m
6m
m
Beskrivelse
Kabelbakkesystem med stor spændvidde, perforeret, med sidehøjde 160 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Længdebeslag type WRV 160 skal bestilles separat i passende antal.
Tekniske data
Dimensioner
| Længde | 6000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 160 mm |
| Mål L | 6000 mm |
| Mål B | 200 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Ja |
| Effektivt tværsnit | 302 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 2 mm |
| Monteringshul i bunden | Ja |
| Effektivt tværsnit | 30200 mm² |
| Dimension | 200x6000 |
| ROHS-medholdelig | Ja |
| Dimension | 160x200x6000 |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Magnetisk skærmdæmpning med dæksel | 50 dB |
| Magnetisk skærmdæmpning uden dæksel | 20 dB |
| Nyttelængde | 6000 mm |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | WKSG-serie |
Belastninger
| Støtteafstand 3,0m | 2,9 kN/m |
|---|---|
| Støtteafstand 3,5m | 2,59 kN/m |
| Støtteafstand 4,0m | 2,3 kN/m |
| Støtteafstand 4,5m | 2,04 kN/m |
| Støtteafstand 5,0m | 1,8 kN/m |
| Støtteafstand 6,0m | 1,4 kN/m |
| Støtteafstand 7,0m | 1 kN/m |
| Støtteafstand 8,0m | 0,7 kN/m |

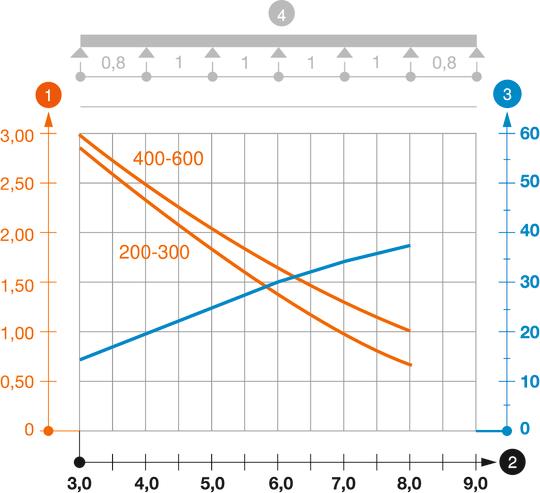

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 19,278 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 19,278 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (1)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Vare-nr.
WKSG 162 FT
6000
200
Nej
2
6098550
WKSG 163 FT
6000
300
Nej
2
6098554
WKSG 164 FT
6000
400
Nej
2
6098558
WKSG 165 FT
6000
500
Nej
2
6098562
WKSG 166 FT
6000
600
Nej
2
6098566
Bredde
WKSG 162 FT
Vare-nr.
6098550
Længde
6000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
WKSG 163 FT
Vare-nr.
6098554
Længde
6000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
WKSG 164 FT
Vare-nr.
6098558
Længde
6000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
WKSG 165 FT
Vare-nr.
6098562
Længde
6000
Bredde
500
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
WKSG 166 FT
Vare-nr.
6098566
Længde
6000
Bredde
600
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
2
